在跨轴线动力传输场景中,这类铰接式传动连接结构是解决两轴存在角位移偏差时扭矩传递的核心部件,常见于需要变角度传递动力的设备布局中,比如车辆底盘的传动路径、工业输送线的转角动力接驳、小型农机的动力输出端,都能见到这类结构的应用。不同于刚性联轴器要求两轴严格对中的安装限制,这类结构允许连接的两轴在一定角度范围内动态偏转,即便设备运行过程中因机架振动、负载形变导致两轴相对角度发生变化,也能持续稳定传递扭矩,不会出现卡滞或传动中断的问题。
从结构设计逻辑来看,该结构采用十字交叉轴作为铰接核心,两个叉形接头分别与待连接的轴端固定,十字轴的四个轴颈分别嵌入两个叉头的安装孔内,每个铰接点都预留了合理的转动间隙,同时配合轴端的限位结构防止十字轴脱出。设计过程中需要重点校核十字轴轴颈的剪切强度与叉头根部的弯曲强度,因为动力传递时,扭矩会通过叉头作用在十字轴的轴颈上,角位移越大,轴颈处的接触应力集中越明显,所以在建模阶段需要对轴颈根部做合理的圆角过渡,避免应力集中导致的部件断裂。

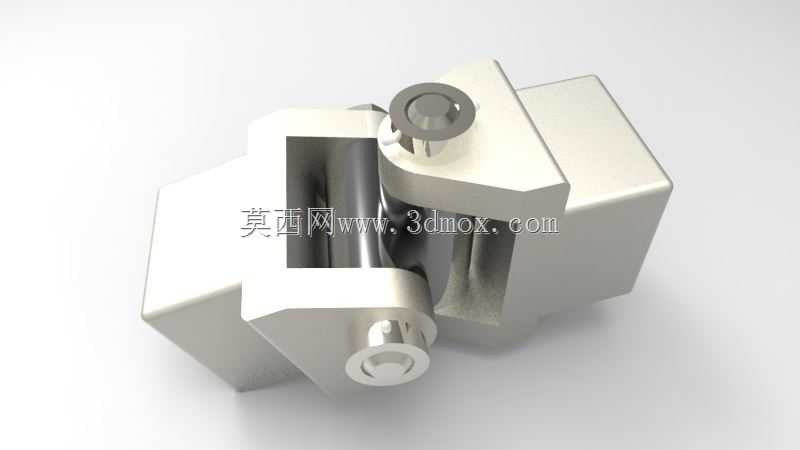

安装边界方面,这类结构的两个连接端通常采用方轴插接或者法兰对接的形式,图中展示的结构两端为方块式安装基体,可直接插入配套的轴套后通过顶丝固定,也可在方块端面加工螺纹孔与外部法兰连接。整体外形没有多余的外凸结构,十字轴的铰接中心位于两个叉头的对称中心线上,安装时需要保证两个叉头的开档尺寸与十字轴的轴长匹配,轴颈与叉头孔的配合间隙控制在0.02-0.05mm之间,间隙过大会导致传动时产生冲击噪音,间隙过小则会在轴偏转时出现卡滞。
实际使用中,这类结构的单节最大允许工作偏角通常在15°-25°之间,如果需要更大的传动偏角,可采用双节串联的布置形式,通过中间轴连接两个万向节,还能实现等速传动的效果,避免单节万向节传动时输出轴转速周期性波动的问题。建模时需要特别注意铰接副的运动自由度约束,十字轴相对于两个叉头分别只有一个绕轴颈轴线的转动自由度,装配完成后整体可实现两个正交方向的角度摆动,模拟运动时要验证在最大偏角状态下,叉头与十字轴之间不会发生运动干涉,同时要保证轴端的限位结构在全摆动角度范围内都能可靠限位,不会出现松脱。
针对不同的负载场景,该结构的尺寸可以做系列化调整,小尺寸的结构可用于小型自动化设备的轻载动力传输,大尺寸的重型结构则可用于工程机械、商用车的底盘传动系统,不同负载等级下,十字轴的轴颈直径、叉头的厚度都会对应调整,同时铰接点可根据需求加装润滑注油孔,方便定期加注润滑脂降低铰接面的磨损,延长部件的使用寿命。在三维建模过程中,需要重点保证十字轴四个轴颈的位置度公差,四个轴线必须严格交于一点且两两垂直,否则装配后会出现转动卡滞、传动阻力大的问题,叉头的两个安装孔也需要保证同轴度,避免装配后十字轴出现偏载。
