移动式手动液压起重吊机三维设计

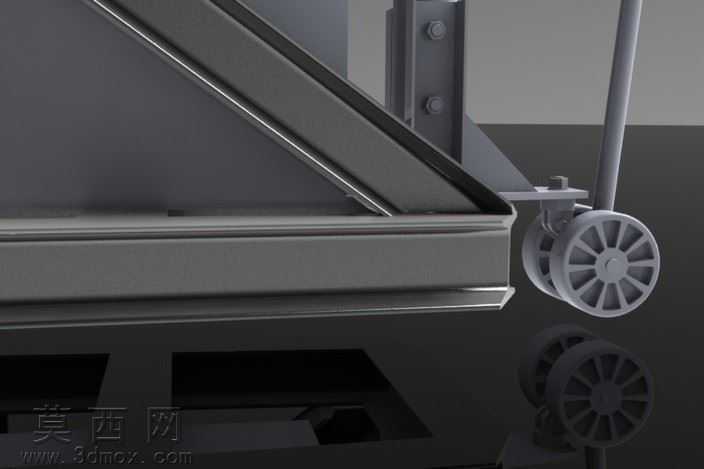

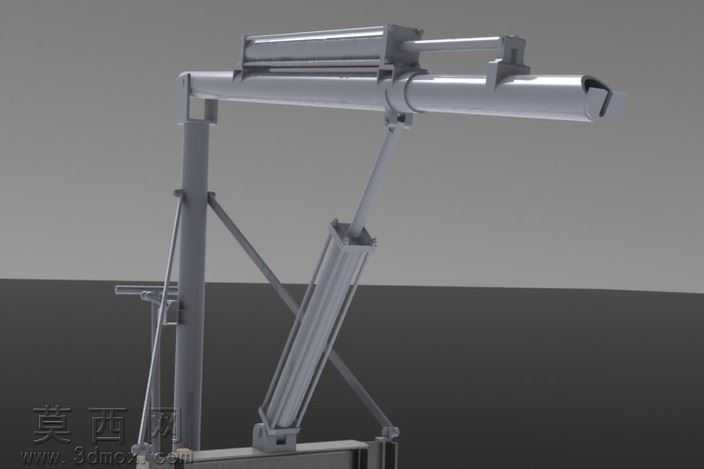

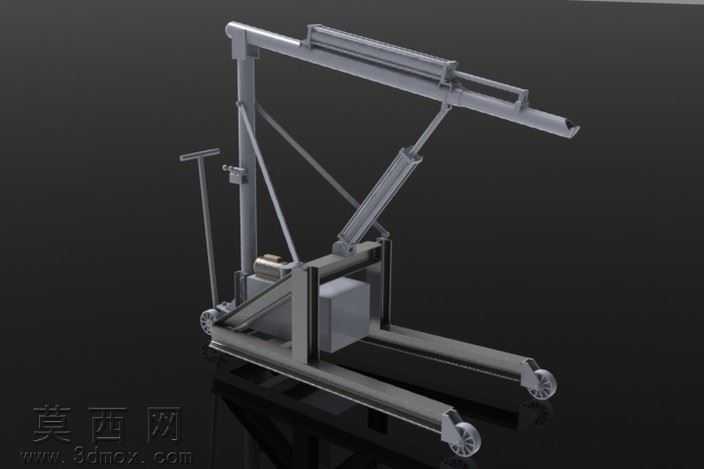

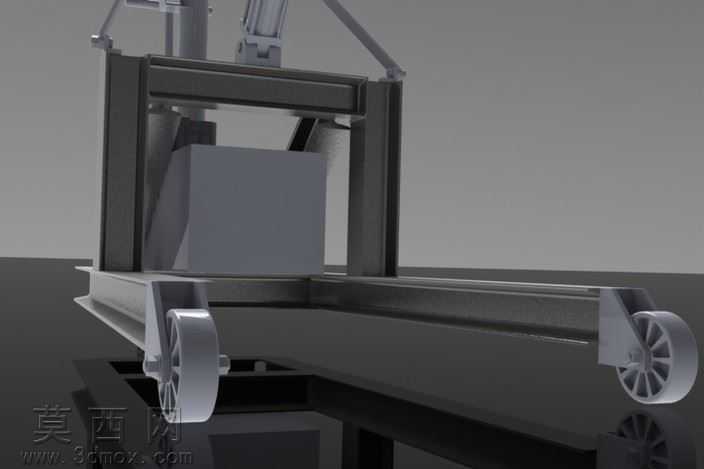

本作品为移动式手动液压起重吊机的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部件进行1:1比例的参数化构建，完整还原了手动液压吊机的真实结构与功能特性。建模阶段首先搭建整体框架，从底部的行走轮组、承载底架开始，依次构建垂直支撑立柱、可伸缩折叠的吊臂结构、手动液压驱动单元、操作推杆以及斜向加强支撑构件，每一个部件的尺寸都经过合理推演，确保各部件装配关系准确，不存在干涉错位问题。在结构设计上，底部采用双平行延伸底架搭配万向脚轮的布局，既保证了设备放置与作业时的稳定性，也让设备可以灵活移动，适配车间内不同位置的小件吊装转运需求；吊臂采用铰接式结构搭配液压油缸作为动力执行件，通过手动操作液压泵即可驱动吊臂完成俯仰抬升动作，实现重物的起吊与高度调节，斜向布置的加强拉杆连接立柱与吊臂根部，有效分散起吊时的结构应力，提升整体承重能力；手动操作推杆设置在机身侧方，搭配液压系统的泄压控制阀，可方便操作人员完成设备移动、起吊、重物下放的全流程操作。材质与渲染环节，针对不同部件的实际材质属性进行区分设置：主体金属结构件采用哑光冷轧钢材质，还原工业设备金属表面的细微磨砂质感与金属反光特性；液压油缸的活塞杆部分采用抛光金属材质，呈现光亮的镀铬金属效果；行走脚轮采用硬质橡胶搭配金属轮毂的材质组合，还原橡胶的哑光质感与轮毂的金属细节；液压油箱、操作手柄等部件分别对应设置工程塑料、防滑橡胶等材质，让整体模型的视觉表现更贴近真实设备。渲染阶段采用影棚级布光方案，通过主光源、辅助补光与轮廓光的搭配，清晰呈现设备的结构层次与材质差异，暗部保留足够细节避免死黑，金属表面的反光自然柔和，既突出了机械结构的硬朗质感，也完整展示了各部件的装配关系与形态特征。设计过程中充分考虑了手动液压吊机的实际使用场景，整体结构紧凑，无需外接动力源即可完成小吨位重物的吊装转运，适合车间、仓库等场景的零散重物搬运、设备零部件吊装作业，模型完整保留了所有结构细节，可用于机械结构教学、吊装设备方案展示、相关产品优化设计参考等用途，各部件均为可编辑的参数化模型，可根据实际需求调整尺寸参数、修改结构细节，具备较高的复用价值。
