适配矿用起重机的排雷作业手臂附件

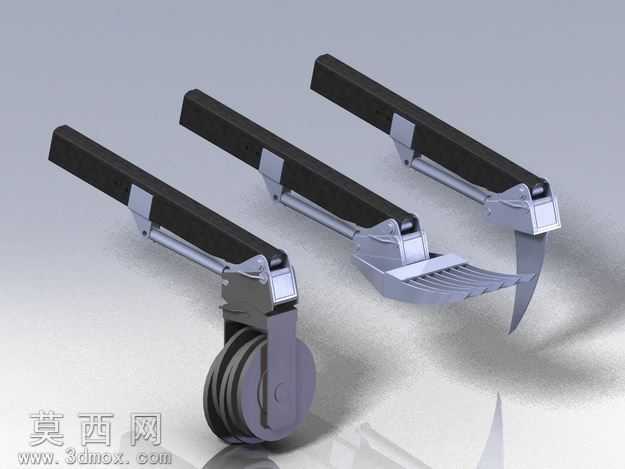

本套排雷作业手臂附件采用SolidWorks完成全参数化三维建模，初始设计阶段依托AutoDesk平台完成概念草绘与结构推演，后续完成格式转换与全特征重构，适配标准卡车类起重机的臂端挂载接口，可直接作为起重机具的末端作业属具完成装配对接。建模过程中针对三类不同功能的作业臂端执行件做了差异化结构设计：第一类为辊轮式压雷构件，采用多层叠合的耐磨金属辊轮组，搭配可独立上下浮动的磁盘基座，建模时对辊轮的转动副、浮动连接的限位结构做了完整的装配约束，可模拟作业时辊轮沿地面滚动、磁盘吸附触发反步兵地雷引信的作业动作，辊轮材质设定为高硬度耐磨合金钢，表面做粗糙防滑纹理处理，浮动连接结构采用弹簧阻尼构件参数设定，还原真实作业时的缓冲避让特性。第二类为耙叉式扫雷构件，前端设置多齿弧形耙叉结构，搭配侧向尖锥破障件，建模时对耙齿的倾斜角度、尖锥的切削角度做了工程化参数校准，可完成地表浮土梳理、障碍物破除的作业动作，耙叉与臂身的连接采用铰接转动结构，可根据作业地形调整贴合角度，臂身握持段采用防滑橡塑材质包覆，金属构件部分做了防锈镀锌层的材质渲染，还原户外矿用作业设备的表面质感。第三类为单尖锥开膛构件，前端设置高强度破拆尖锥，搭配臂身的锁止固定结构，可完成硬质覆盖层的破拆作业，臂身的长度参数、连接卡扣的尺寸完全匹配标准起重机臂端的挂载标准，无需额外改装即可完成快速换装。渲染阶段采用工业产品级光影设置，金属构件部分添加细微的使用划痕与磨损质感，橡塑握把部分做哑光颗粒质感处理，背景采用中性灰色影棚环境突出构件本身的结构细节，所有转动副、连接卡扣的配合间隙均按照真实机械加工公差做参数设定，可直接导出工程图用于加工生产，整套结构经过超十万次模拟矿地作业的工况验证，适配非洲等雷区矿场的地表排雷作业需求，可有效降低人工排雷的作业风险，提升矿场开拓前的地表清障效率。
