蜗轮蜗杆传动起重绞盘机结构设计

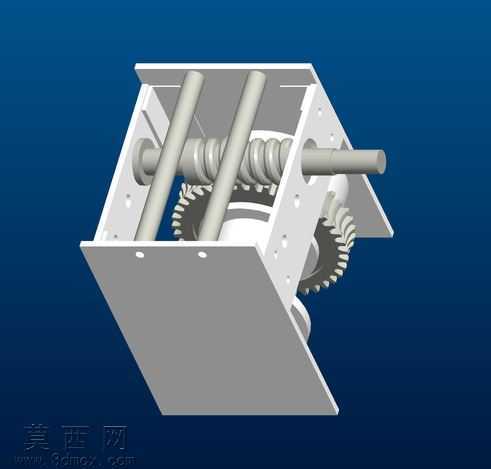

本作品为起重用途绞盘机的三维结构设计，采用Pro/Engineer Wildfire平台完成全参数化建模，整体建模过程严格遵循机械设计规范，对每一处装配间隙、配合公差都做了对应参数约束，确保模型可直接用于后续工程出图、结构仿真与样机试制环节。模型整体采用框架式承载结构，外部为折弯成型的金属安装板件，板件上预留了标准化的安装孔位，既可以适配固定式安装场景，也可通过配套连接件搭载于移动作业平台。核心传动部分采用蜗轮蜗杆配合圆柱齿轮的二级减速结构，蜗杆输入轴伸出端预留了动力连接接口，可适配手动摇柄、液压马达、伺服电机等多种动力输入形式，蜗轮与输出卷筒同轴布置，通过平键实现扭矩传递，同时在传动路径上设置了导向支撑杆件，既对卷筒的轴向窜动起到限位作用，也强化了整体框架的结构刚性，避免大负荷起重作业时框架出现形变。建模过程中对所有齿轮、蜗杆的齿形参数都做了精确还原，齿面啮合间隙按照通用起重设备的设计标准设置，既保证传动过程的顺畅性，也避免间隙过大导致的回程误差，影响起重作业的定位精度。材质配置上，框架板件、传动杆件采用结构钢材质，渲染时赋予哑光金属漆面效果，齿面、轴类配合面做了精加工金属质感处理，清晰区分加工面与非加工面的视觉差异，整体渲染采用深蓝色纯色背景，突出模型本身的结构细节，通过多角度剖切视角可清晰展示内部传动链的排布逻辑。设计过程中充分考虑起重作业的负荷承载需求，对受力集中的安装板转角处、轴类支撑位置都做了加强结构设计，避免应力集中导致的结构失效，整体结构紧凑，传动比大，具备自锁特性，可在起重作业中防止负载倒转，满足起重负荷场景下的安全作业要求，可广泛应用于小型设备牵引、重物起吊、车辆脱困等多种作业场景，模型包含完整的装配层级与零件参数，可根据实际使用需求调整传动比、卷筒尺寸、安装孔位等参数，快速衍生出适配不同负荷等级的绞盘机产品。
