英式三方脚电源插头内部装配结构设计

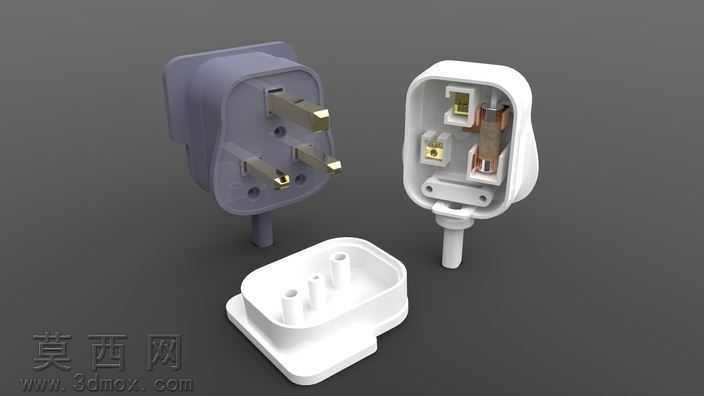

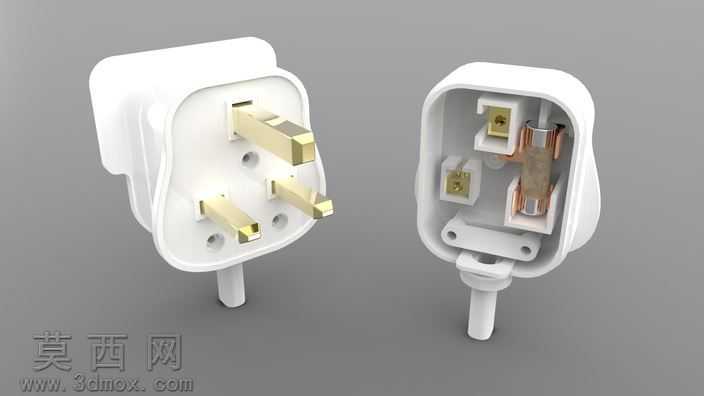

本作品为英式三方脚电源插头的完整装配结构三维设计，采用ZW3D软件完成全参数化建模，完整还原了插头从外部壳体到内部导电组件的全部结构细节。建模过程中首先依据英式插头BS1363标准尺寸规范，绘制上下两半式绝缘外壳的基础轮廓，通过拉伸、倒圆角、抽壳等基础特征完成外壳主体造型，外壳内部精准设计了用于固定插脚、保险丝、接线端子的限位卡槽与支撑筋位，确保各组件装配后无松动移位，同时在出线位置设计了带锥形夹紧结构的线缆护套位，可实现电源线的抗拉扯固定。内部导电组件部分，分别完成三个铜质插脚的建模，插脚的尺寸、间距、伸出长度完全符合国标与英标安全规范，插脚尾部设计了压接式接线端子结构，可实现导线的可靠压接固定；同时内置了英式插头标配的保险丝组件，建模还原了保险丝的金属端帽、绝缘熔芯以及对应的保险丝夹持弹片结构，确保过流保护功能的结构合理性。装配设计阶段采用自底向上的装配逻辑，依次完成内部插脚组件、保险丝、接线端子与下半外壳的配合约束，再完成上半外壳与下半壳的卡扣、螺丝柱对位设计，完整呈现插头的装配层级与配合关系。渲染阶段为不同部件赋予对应材质：绝缘外壳采用哑光白色与深灰色硬质PVC材质，调整材质粗糙度模拟真实塑料的磨砂质感；铜质插脚与导电弹片赋予黄铜金属材质，添加轻微的表面拉丝纹理与金属反射效果，还原铜件的真实金属质感；保险丝部分为陶瓷熔芯赋予哑光米白色陶瓷材质，端帽赋予镀镍金属材质。整体渲染采用柔和的影棚布光，通过多角度光源突出各部件的结构轮廓与材质差异，清晰展示插头内部的装配逻辑与结构细节，设计过程中充分考虑了实际生产的注塑工艺可行性，外壳壁厚均匀，所有转角处均设置合理的脱模斜度与圆角过渡，避免出现应力集中与注塑缺陷，内部筋位厚度符合塑料件设计规范，不会出现缩水变形问题，可直接用于产品结构验证、开模参考以及装配教学演示使用。
