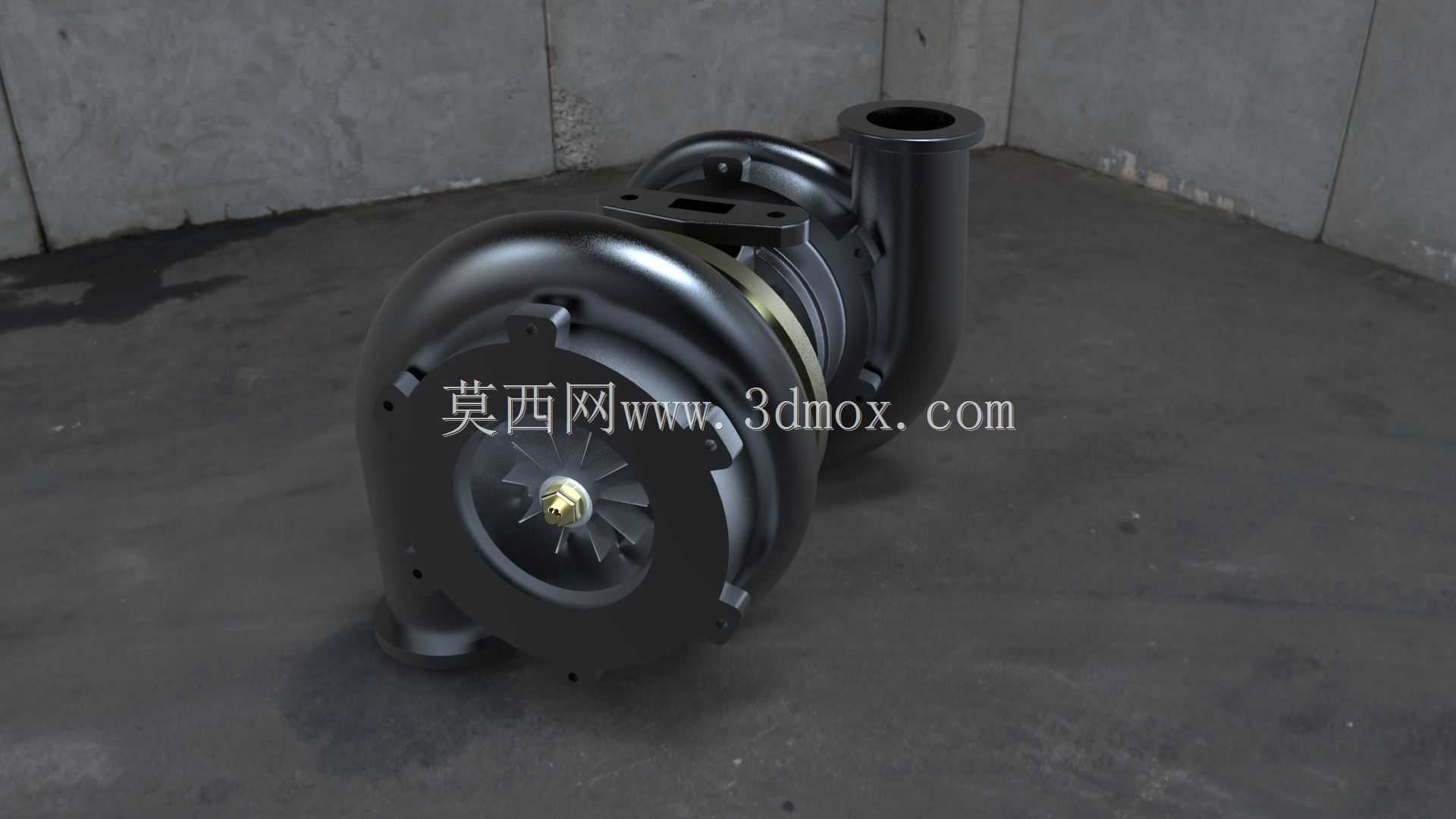

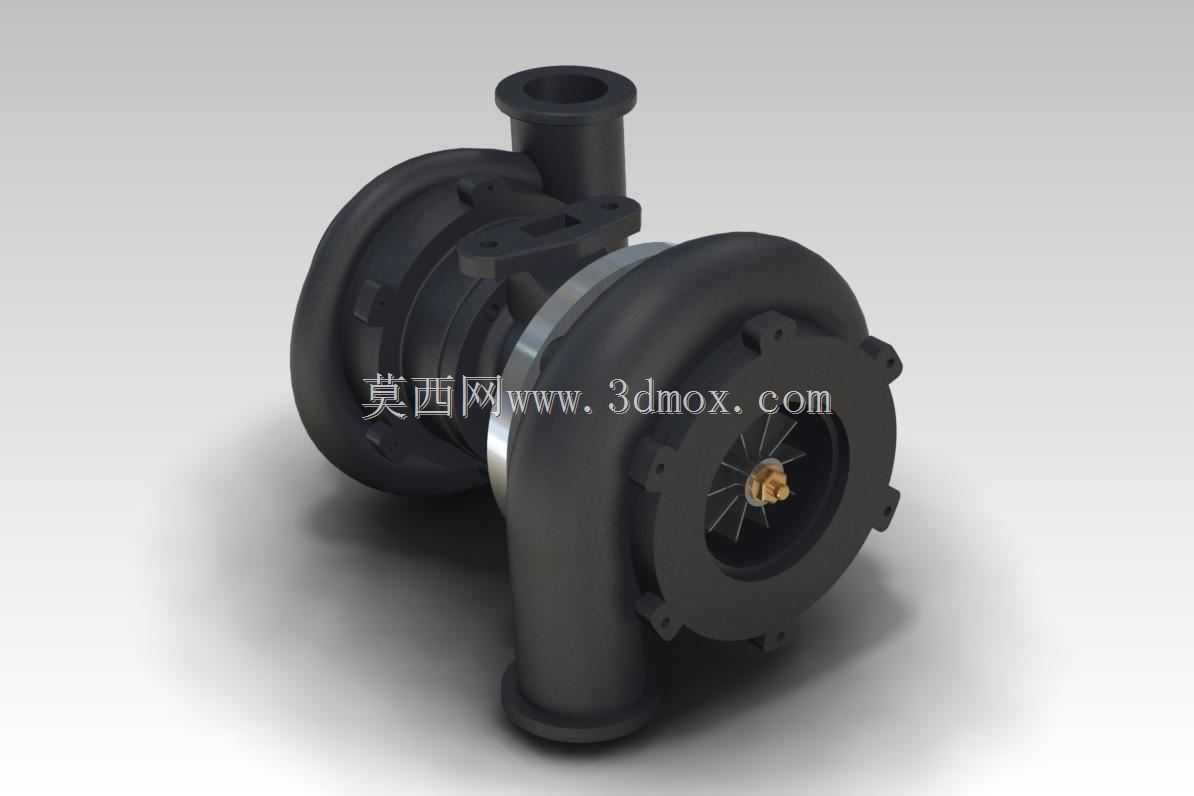

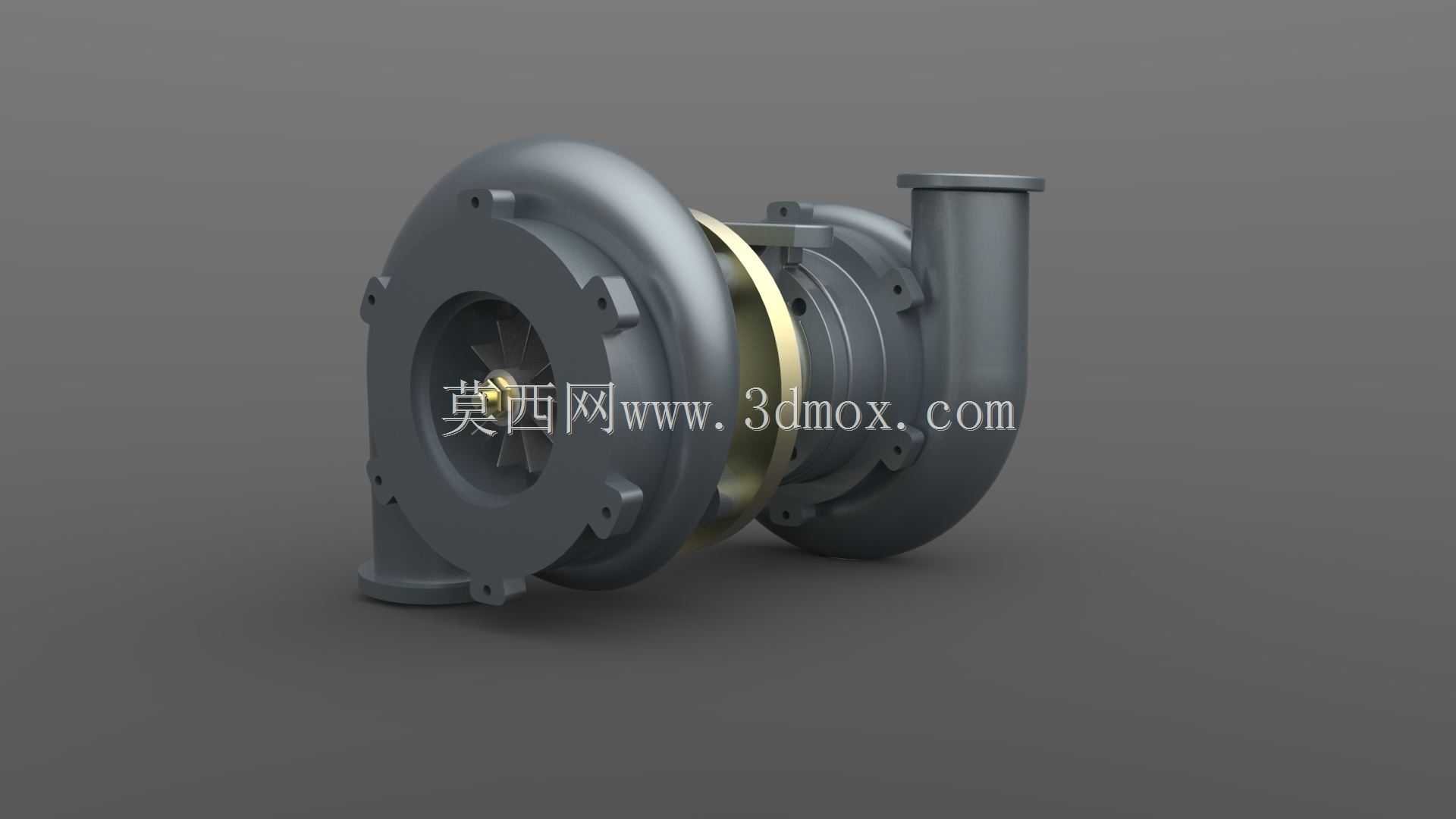

中开式单级离心流体输送泵结构

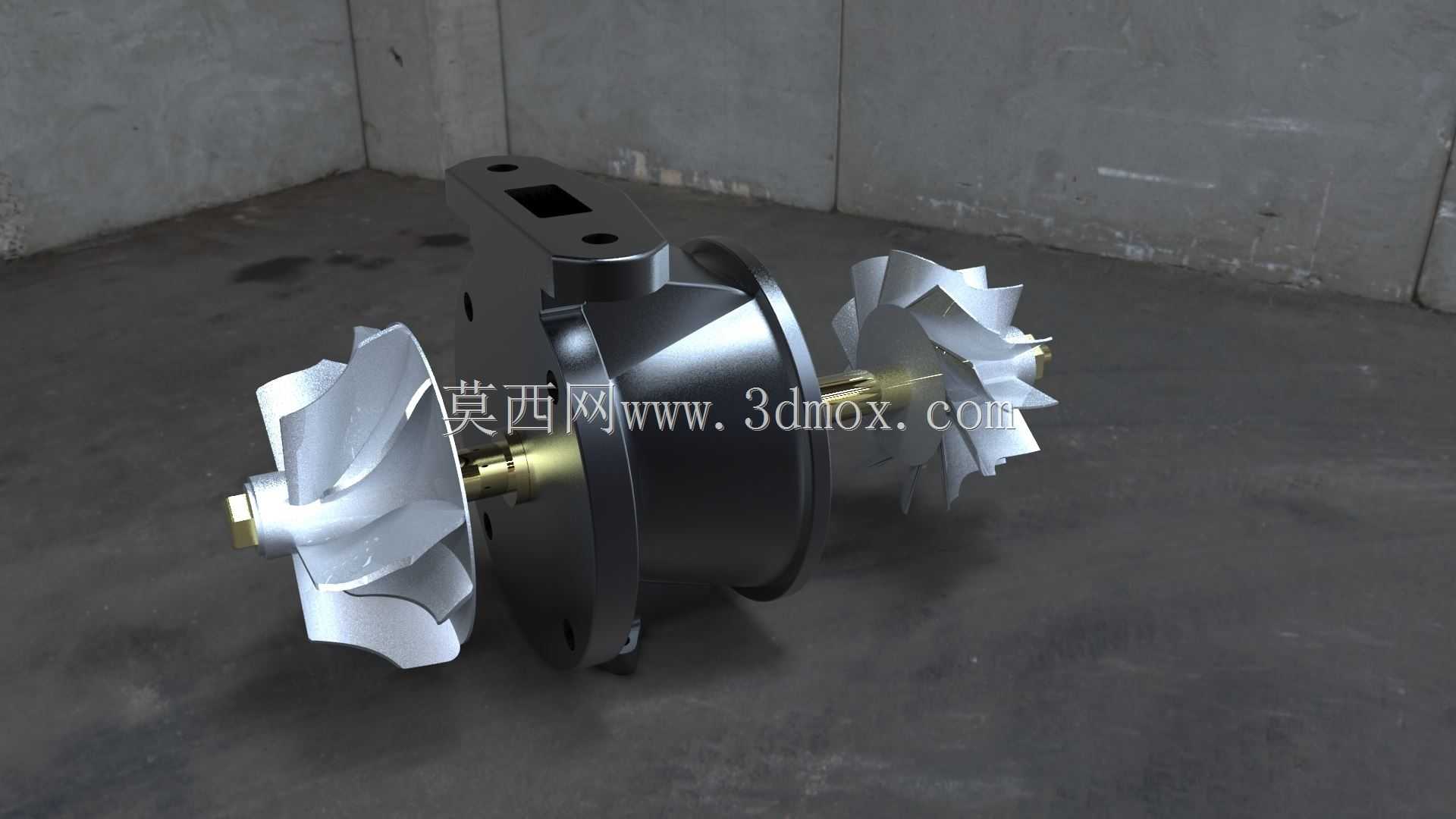

　　这款泵的结构设计围绕中低粘度流体的增压输送需求展开，核心过流部件采用后弯式闭式叶轮结构，叶片型线经过流道仿真优化，能在额定工况下减少流体在叶轮流道内的脱流与涡流损失，相比同参数直叶片叶轮，水力效率可提升8%左右，适配清水、轻度含杂工业循环水、冷却介质等常规流体的输送场景，常见于暖通循环系统、工业生产供水支路、中小型水处理单元的流体增压环节。从安装边界来看，泵体进出口采用径向同轴线布置，进出口法兰的螺栓孔位间距、法兰密封面尺寸匹配常规DN80管径的管路安装标准，现场对接时无需额外加装变径接头即可直接与同规格工艺管路连接；泵脚的安装孔位采用长圆孔设计，允许安装时存在±3mm的位置偏差，降低现场管路对接时的对位难度，

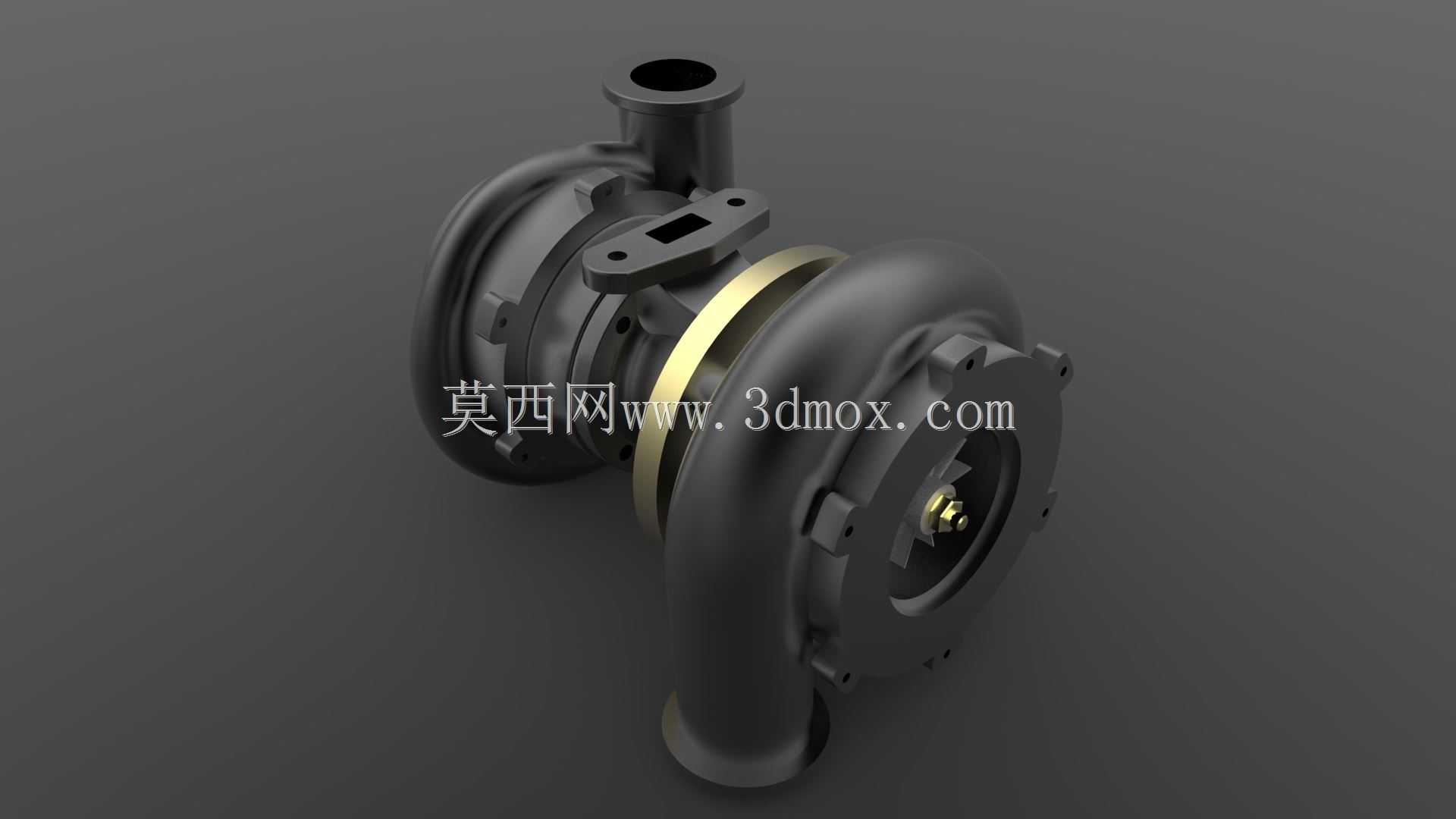

　　同时泵脚与基础接触的平面加工有0.8μm粗糙度的安装基准面，能减少设备运行时的基础振动传递。泵壳采用分段式蜗壳结构，中分面设置在叶轮轴线所在水平面，检修时无需拆卸进出口管路和驱动电机，只需拆开中分面连接螺栓即可吊开上泵壳，直接完成叶轮、密封件的更换与维护，相比端吸式悬臂泵，维护作业的工时可缩短40%以上，适合连续运行、停机维护窗口较短的生产场景。蜗壳的流道截面采用渐变式设计，从隔舌位置开始沿叶轮旋转方向逐步扩大过流面积，能将叶轮甩出的高速流体平稳减速，把流体的动能逐步转化为压力能，减少流道内的水力冲击，降低运行时的流体噪声。叶轮与泵轴的连接采用平键加锁紧螺母的固定方式，叶轮入口端设置有可更换的口环密封结构，

　　口环与泵壳上的密封槽配合间隙控制在0.2-0.3mm之间，既可以减少泵出口高压流体向入口侧的回流损失，也能在口环磨损后单独更换，无需更换整个叶轮或泵壳，降低长期运维的配件成本。泵轴的支撑采用两端角接触球轴承的布置形式，轴承端盖处设置有骨架油封加防尘迷宫的双重密封结构，能阻挡外界粉尘、水汽进入轴承腔，同时防止轴承腔内的润滑脂泄漏，轴承的选型满足额定转速下20000小时的L10寿命要求，适配长期连续运行的工况需求。从结构细节来看，泵体顶部设置有排气螺塞，首次启动前拧开螺塞即可排净泵腔内的空气，避免气缚现象导致泵无法正常吸液；泵体底部设置有泄放螺塞，冬季停机或长期停用时可拧开螺塞排净泵腔内的残留介质，

　　防止低温冻裂泵壳或残留介质沉积结垢堵塞流道。泵的轴封位置预留了填料密封和机械密封两种安装空间，用户可根据输送介质的特性、密封要求灵活选择密封形式：输送普通清水、无腐蚀性介质时可采用成本更低的填料密封，输送有轻微腐蚀性、不允许泄漏的介质时可换装单端面机械密封，无需对泵体结构做额外改造。在实际选型适配时，这款泵的结构参数适配15-30m扬程、50-100m³/h流量的工况区间，进出口的受力限值满足管路安装时的允许载荷要求，泵轴的悬臂长度经过刚度校核，在额定运行工况下轴端的挠度不超过0.05mm，能避免轴封、轴承因轴挠度过大出现的异常磨损。整体结构没有冗余的复杂构件，所有连接螺栓的规格统一为M12和M16两种常用规格，现场检修时无需准备特殊规格的工具，日常维护的便利性较强，适合作为通用流体输送设备在各类工业配套场景中使用。
