TO-5封装适配25mm铜质激光二极管模组

　　在工业激光加工、实验室光学搭建、小型激光打标设备的光路系统里，激光二极管的安装固定与准直输出一直是结构设计里的细节重点，这款适配TO-5封装LD的25mm铜质模组，就是针对9mm规格高功率激光二极管的安装使用需求设计的配套结构件。从实际使用场景来看，这类模组常被集成在小型激光雕刻机的发射端、高校光学实验的光路调整架、工业检测用的激光定位模组里，既要承担激光二极管的散热职能，也要保证透镜调整的精度，避免光路偏移影响最终的输出效果。

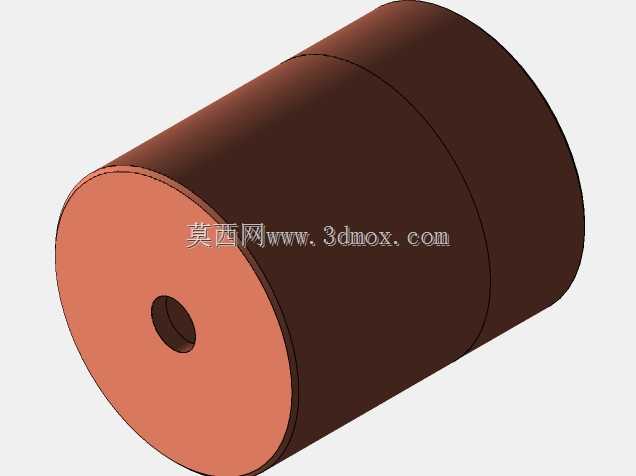

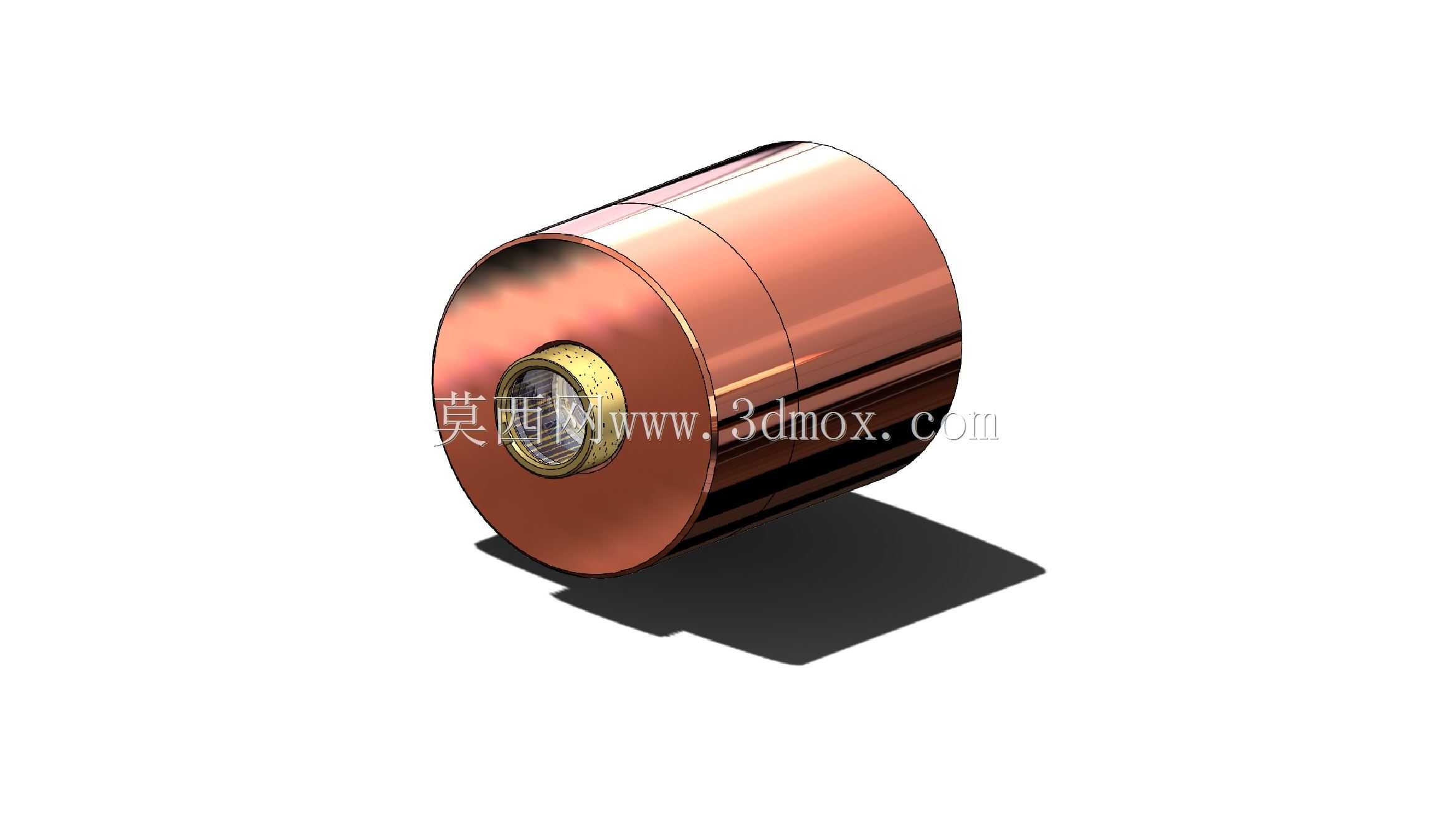

　　整个模组的主体采用紫铜材质加工，这一选材并非随意选择，高功率激光二极管在持续工作时会产生不小的热负荷，紫铜的导热系数远高于常规铝合金材质，能够更快将管芯产生的热量传导到外围安装结构上，避免管芯温度过高导致的波长漂移、输出功率衰减甚至器件损坏，铜质外壳的圆柱外壁做了精加工处理，表面粗糙度控制在合理范围，既可以保证和配套安装座的配合精度，也能增大接触面积提升热传导效率。模组整体外径控制在25mm，这个尺寸是光学安装件里的常用规格，能够适配市面上多数标准的25mm光学镜架、调整座，不需要额外做转接件就能直接固定在常规光学平台的配套支架上，大幅降低集成时的结构改造成本。

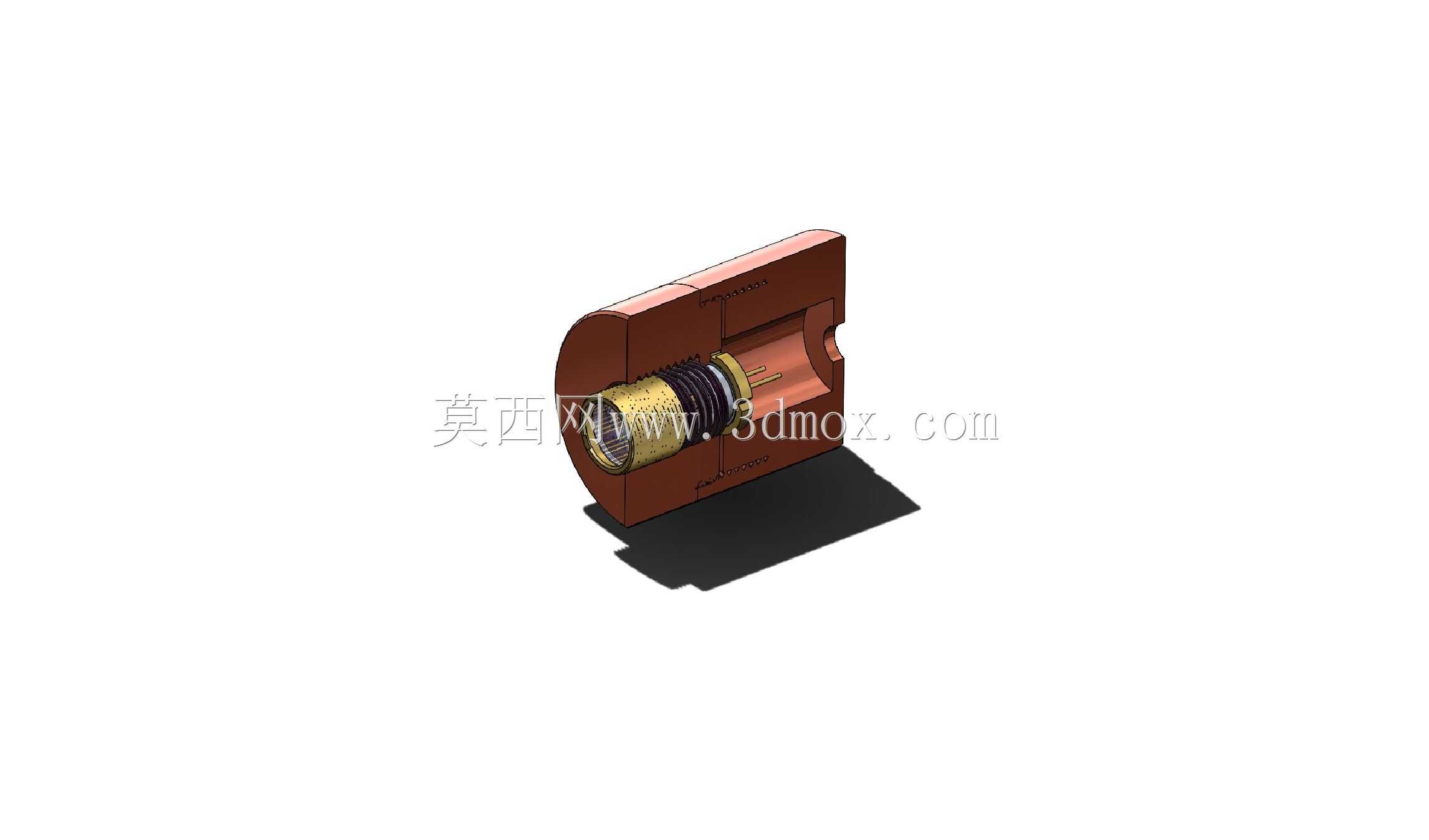

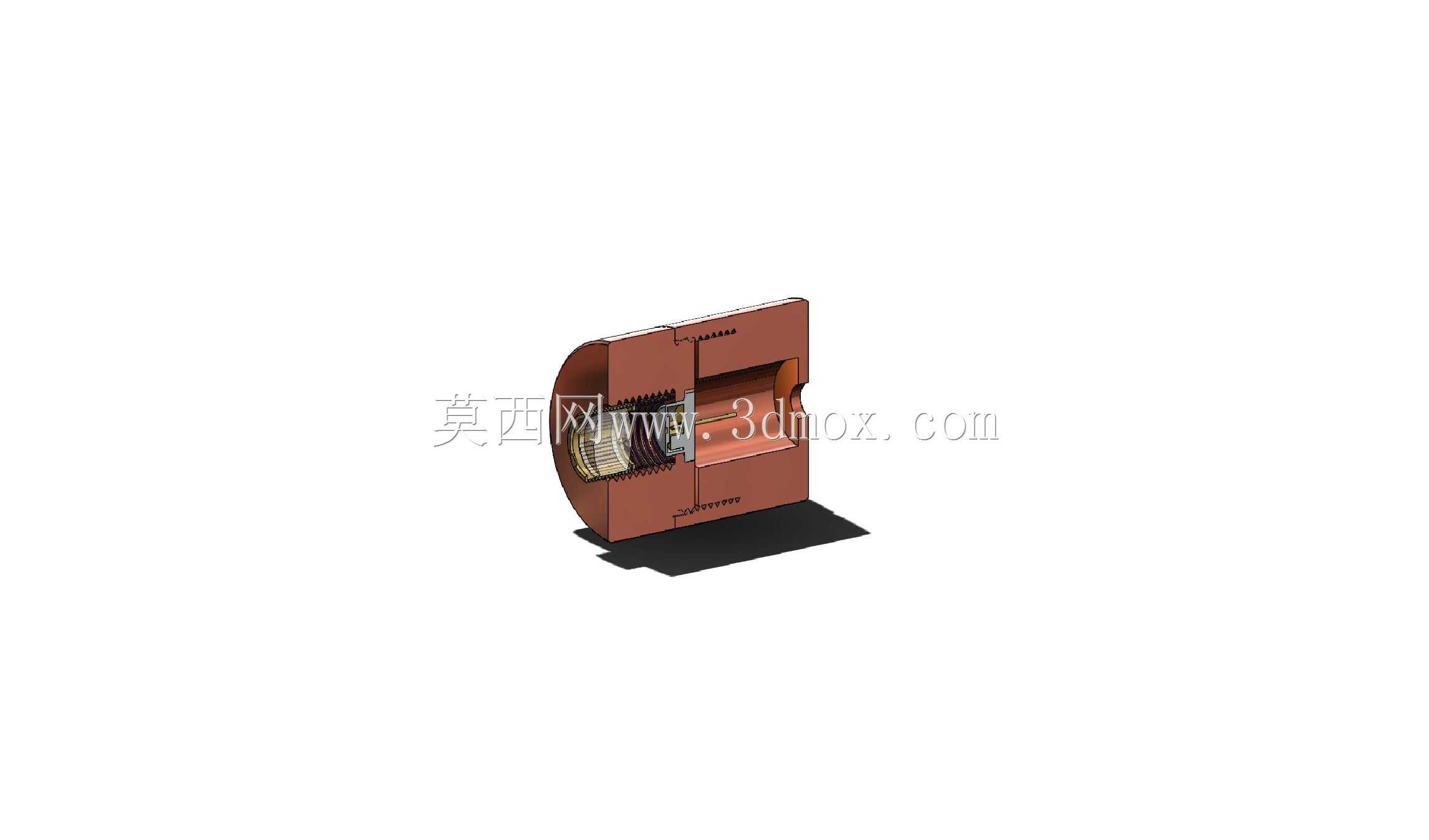

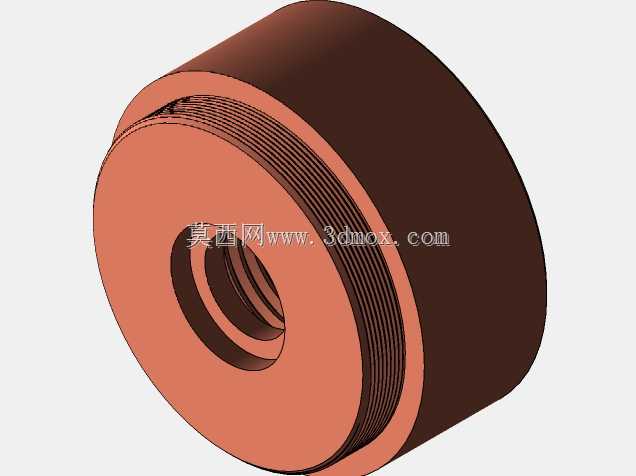

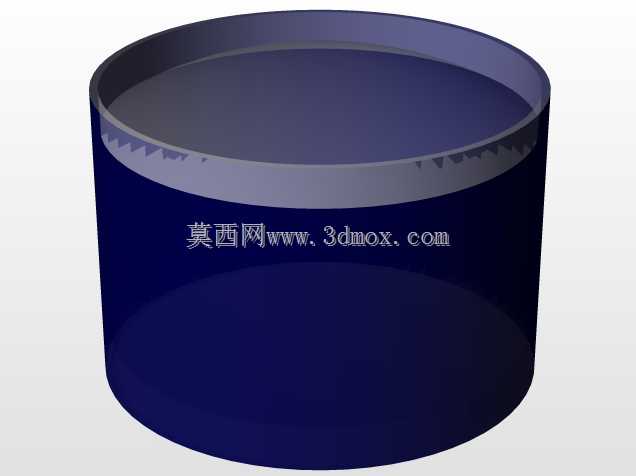

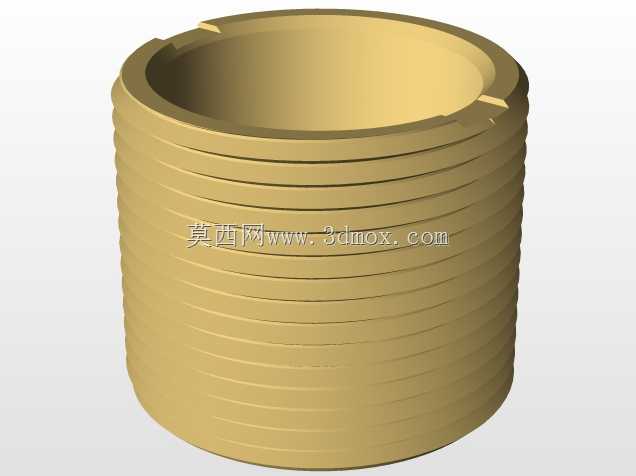

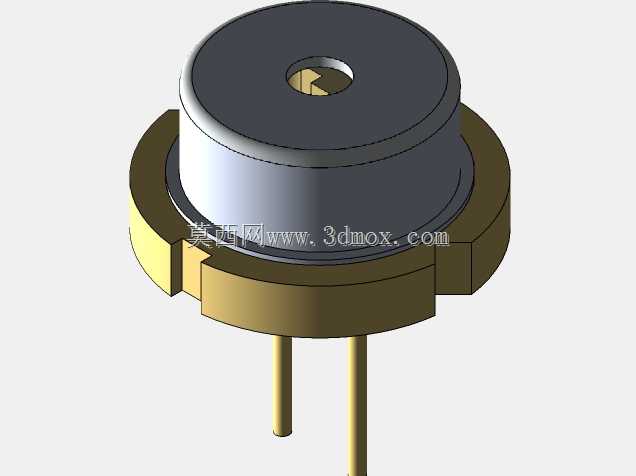

　　结构设计上，模组内部预留了标准TO-5封装激光二极管的安装位，安装位的尺寸公差按照光电器件的安装要求做了严格控制，既可以保证二极管引脚不会被挤压损坏，也能让二极管的金属底座和铜质壳体紧密贴合，减少热阻。前端集成了可调准直透镜的安装结构，透镜座和主体之间采用细牙螺纹配合，转动透镜座就能调整透镜和激光二极管发光面之间的距离，实现出射光束的准直调整，调整到位后可以通过侧面的紧定螺钉锁定位置，避免设备震动导致透镜移位，保证光路的长期稳定性。透镜座前端做了内凹设计，能够在一定程度上保护透镜表面，避免日常安装调整时被工具刮花，也能减少环境中浮尘落在透镜表面影响透光率。

　　从安装边界来看，模组整体为圆柱形态，总长度适配常规TO-5二极管加准直透镜的安装空间，尾部预留了引脚穿出的通孔，通孔位置和TO-5封装的引脚位置对应，方便后续焊接供电线路，不会出现引脚干涉的问题。模组外壁没有多余的凸起结构，除了侧面用于锁定透镜座的小规格紧定螺钉外，整个外圆是完整的圆柱面，在装入配套的安装夹座时，可以绕轴线旋转调整二极管的偏振方向，调整到合适角度后再通过夹座锁紧，适配不同偏振方向要求的光路场景。

　　在实际选型使用时，需要注意这款模组的适配范围是9mm发光面规格的高功率TO-5封装激光二极管，不要用在其他封装规格的器件上，避免出现安装不到位、散热接触不良的问题。铜质主体在加工时做了表面防氧化处理，常规实验室或者工业车间环境下使用不会轻易出现氧化发黑的问题，但如果长期在高湿度、有腐蚀性气体的环境下使用，还是需要额外做表面防护，避免铜材腐蚀影响导热和安装精度。准直透镜的调整行程经过设计校核，能够覆盖常规9mm激光二极管的焦距调整范围，不需要额外增加垫片就能实现平行光输出，调整时注意不要过度旋转透镜座，避免螺纹脱开导致透镜掉落损坏。

　　这类铜质激光模组的结构设计核心，其实是在有限的尺寸空间里平衡散热性能、光学调整精度和安装便利性，25mm的外径尺寸既不会因为体积过大占用过多光路空间，也能保证足够的热容量，在短时间高功率输出时能够缓冲温度上升的速度，配合外围的散热结构就能满足长时间连续工作的需求。和市面上常见的铝合金材质模组相比，铜质版本的散热表现更适合功率稍高的激光二极管使用，尤其是在连续出光的工作场景下，温度控制的优势会更加明显，能够有效延长激光二极管的使用寿命，减少后期器件更换的维护成本。
