拓扑优化轻量化多工位连接支架结构

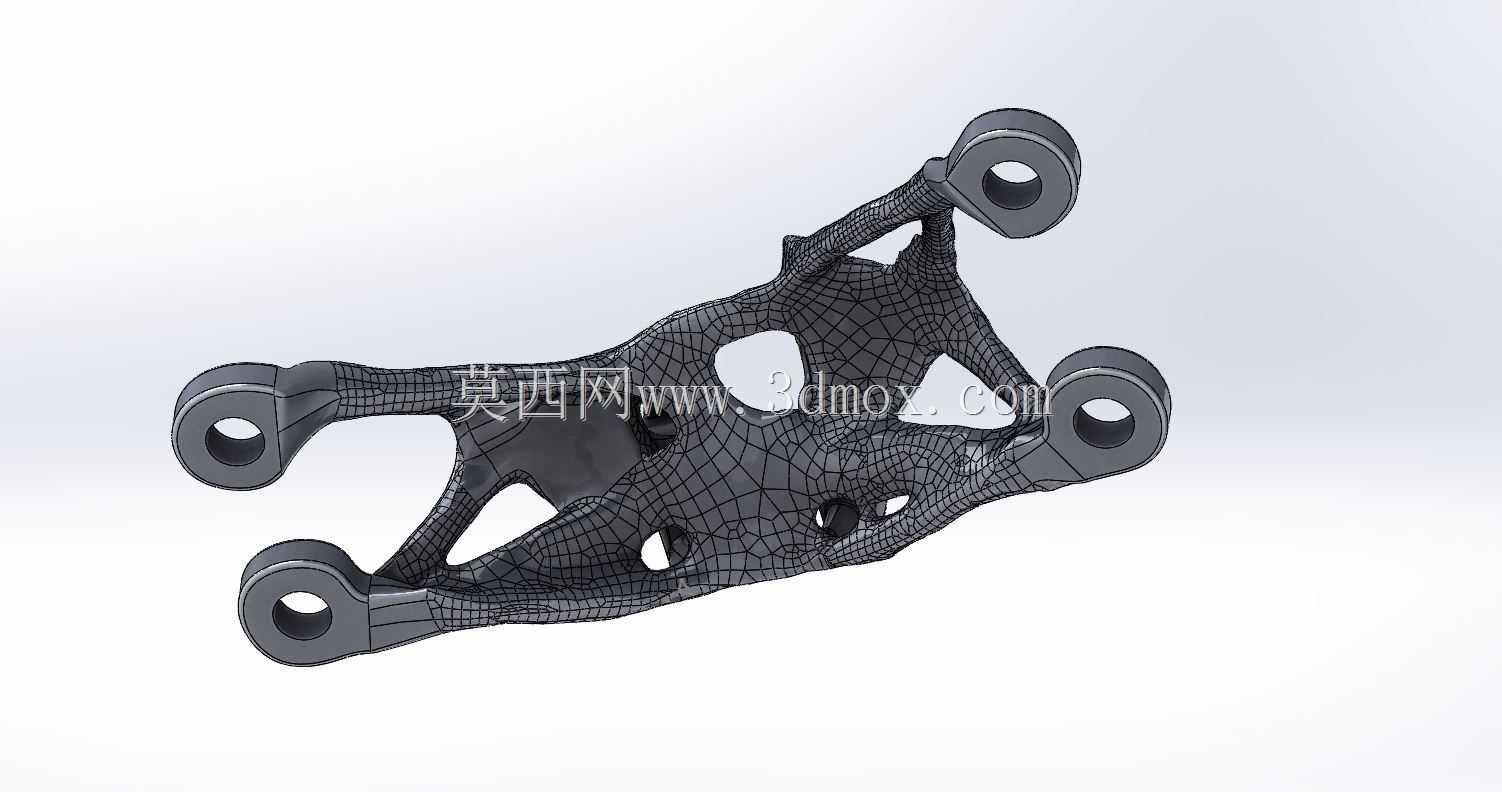

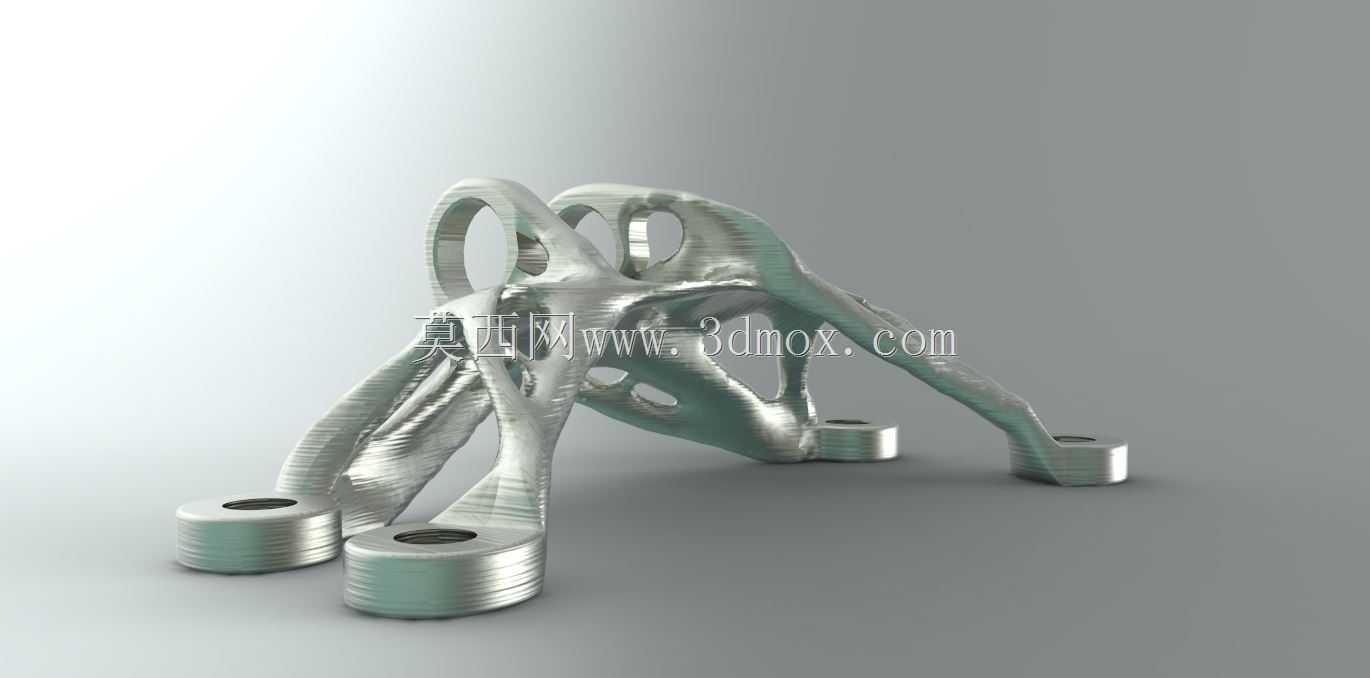

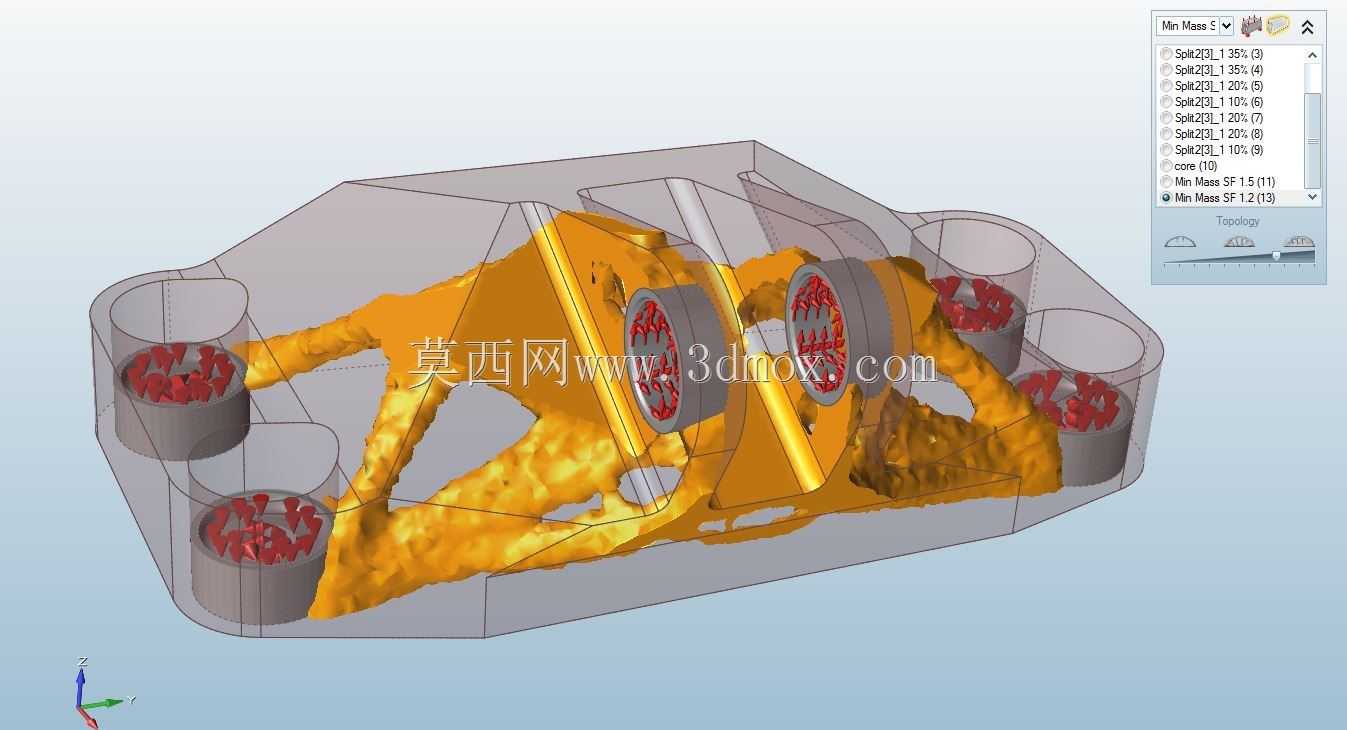

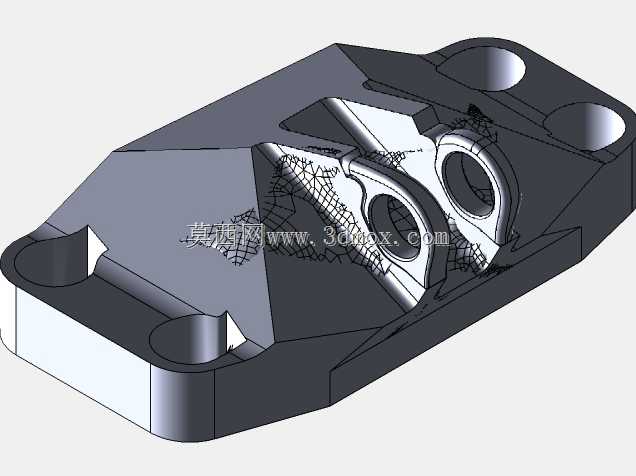

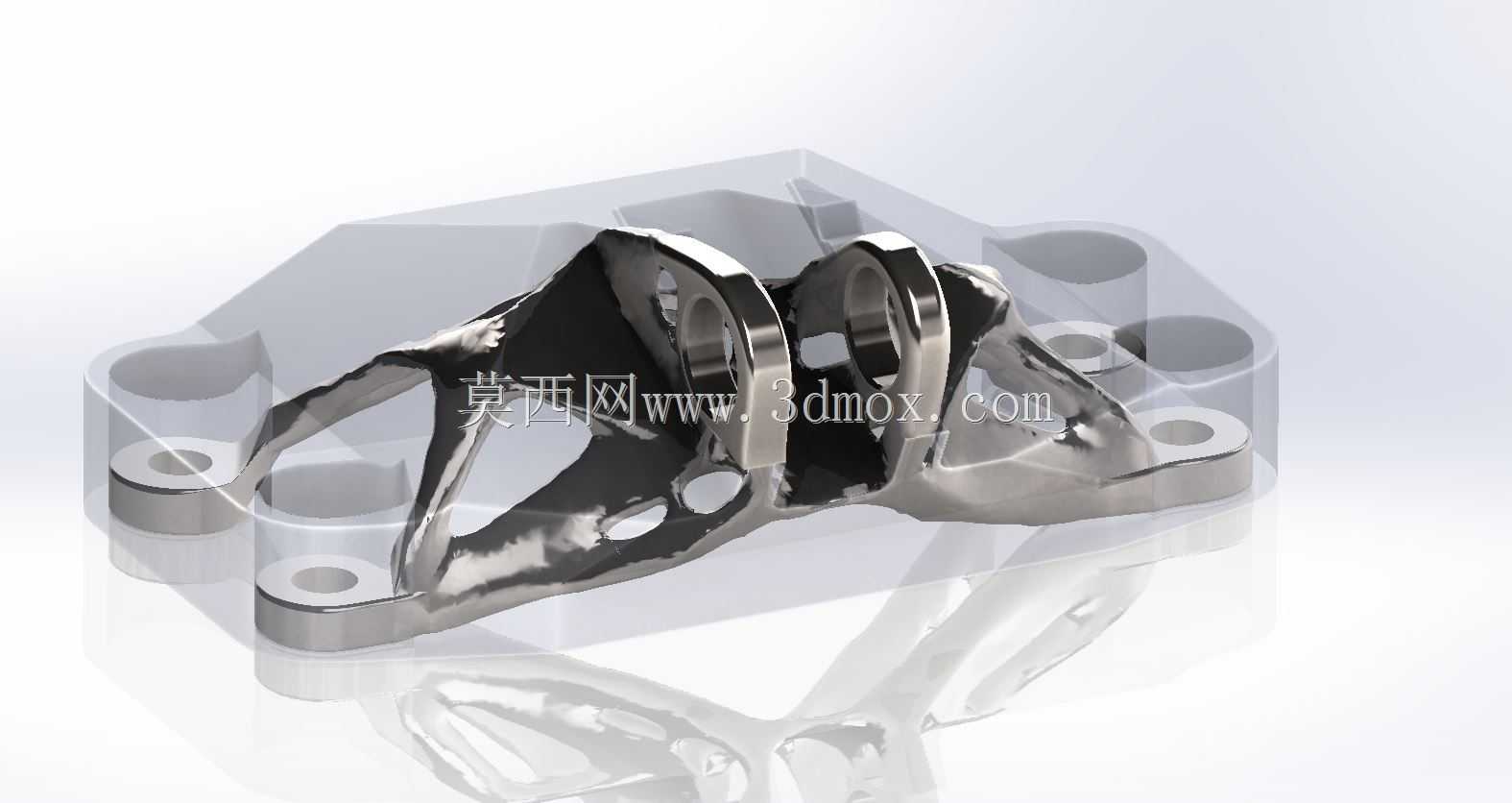

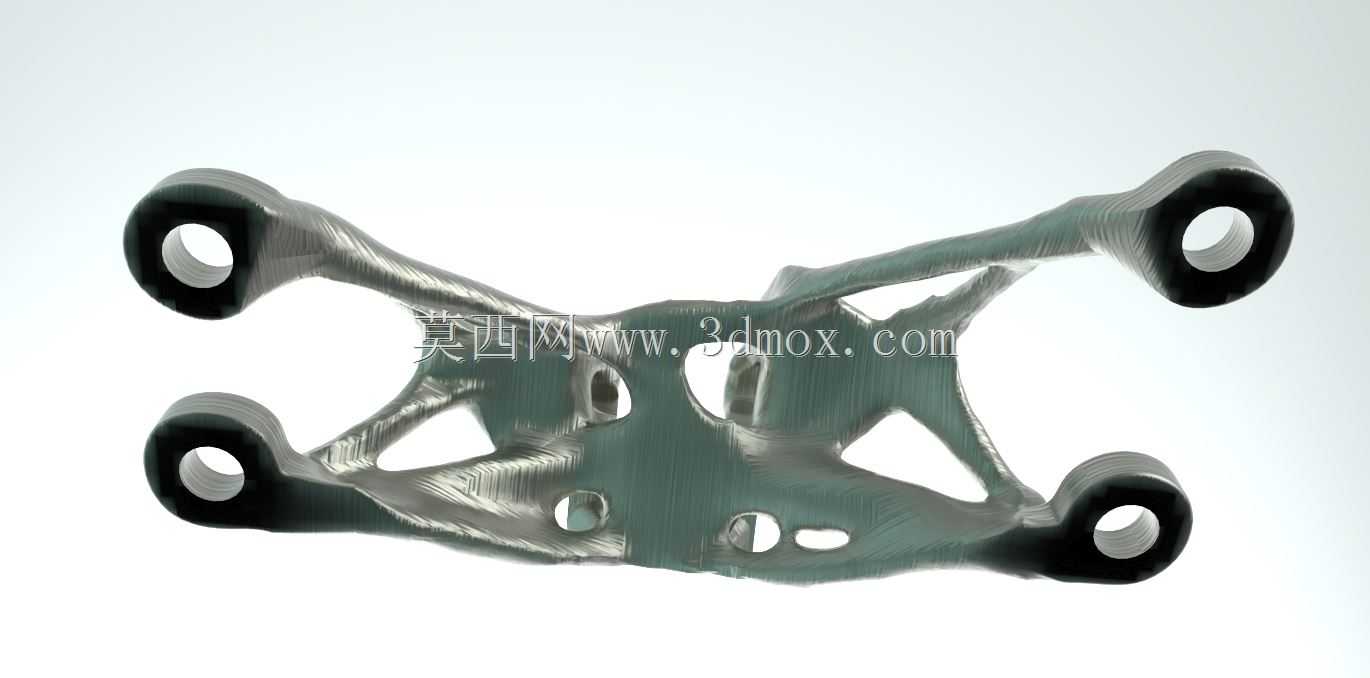

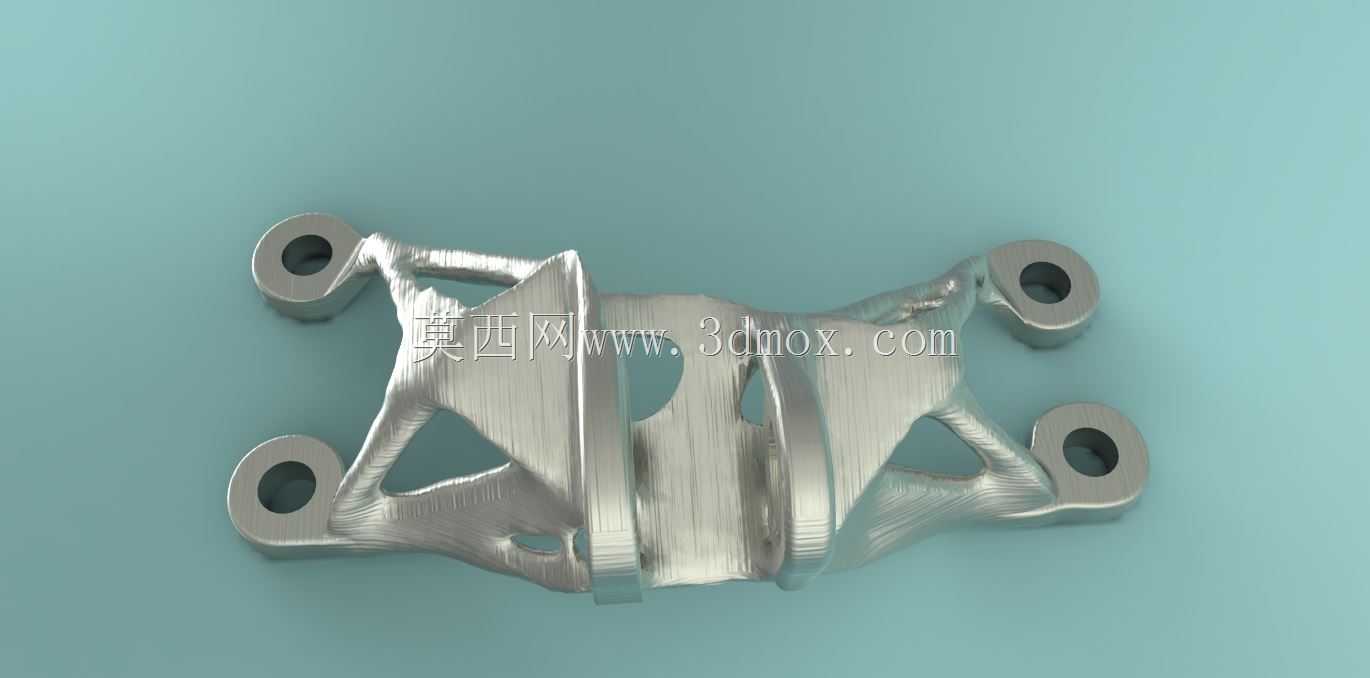

这类经拓扑优化生成的多安装点连接支架，最早在航空航天机载设备的安装场景中落地，现在逐步延伸到工业机器人末端执行器固定、新能源车载电控组件安装、高端检测设备的运动部件支撑等对重量敏感的工况中，核心作用是在给定的安装边界内，替代传统铣削或铸造成型的等截面支架，在满足承载要求的前提下最大限度削减结构冗余质量，降低运动部件的惯量，或是减少机载、车载场景下的无效载荷。从实际使用场景来看，这类支架的四个带通孔的圆柱安装座，分别对应四个固定点位，其中三个点位分布在结构前侧呈三角排布，单个点位延伸至结构后侧，适配的是被连接件存在非共面安装点、载荷传递路径分散的固定需求，常见于需要将传感器、小型执行元件或者管路阀组固定在设备曲面或者非规则安装面上的场景，避免传统直臂支架在偏载下产生的应力集中问题。设计过程中首先锁定的是安装边界约束：四个安装孔的中心距完全匹配被连接件的安装点位，每个安装座的圆柱高度预留了标准平垫与锁紧螺母的安装空间，孔内径适配常用的内六角圆柱头螺栓规格，安装座端面做了平面度要求，保证锁紧时接触面受力均匀，不会因为贴合面倾斜产生附加弯矩。初始设计域是完全包裹四个安装点的实体块，给定的载荷工况覆盖了实际使用中可能出现的垂向冲击、横向剪切以及斜向偏载，设置1.2倍的应力安全系数作为约束条件，以结构整体柔度最小、质量最低作为优化目标，通过变密度法迭代计算后，剔除所有应力水平低于阈值的材料区域，最终得到类似生物骨骼承载路径的仿生构型，主传力路径上的材料沿着四个安装点之间的应力流线分布，在路径交汇的区域自然形成镂空孔洞，既削减了不必要的质量，也避免了实体结构在交变载荷下容易出现的材料内应力残留问题。从结构特性来看，最终成型的支架质量较同尺寸实体铣削支架减少近九成，所有传力筋条的截面尺寸都随所在位置的应力水平自适应变化，高应力区域的筋条厚度更大、过渡圆角更平缓，低应力区域的筋条做了收窄处理，表面保留的类似增材制造的层纹结构，也说明这类构型更适合采用金属3D打印工艺直接成型，不需要后续大量的机加工工序，仅需要对安装孔和安装端面做精整处理即可投入使用。实际选型使用时需要注意，这类拓扑优化支架的承载方向具有明确的指向性，安装时需要保证主传力筋条的走向与主要载荷方向一致，不能随意调换安装点位的受力方向，否则会在筋条的镂空区域产生超出设计阈值的弯曲应力；另外由于结构表面存在大量不规则曲面，做表面防腐处理时需要注意镂空区域的涂层覆盖完整性，避免在潮湿或者腐蚀工况下出现局部锈蚀影响结构强度。相比传统的经验式支架设计，这类拓扑优化生成的结构不需要设计人员反复调整筋板位置和厚度，只需要明确安装边界、载荷条件和安全系数要求，就能通过算法生成材料利用率最高的构型，尤其适合小批量、定制化的设备安装场景，不需要开模，生产周期更短，重量优势也能帮助运动类设备提升响应速度、降低驱动功率损耗，在高端装备的轻量化升级场景中有着很高的应用价值。
