立式常压工业搅拌反应罐体三维设计

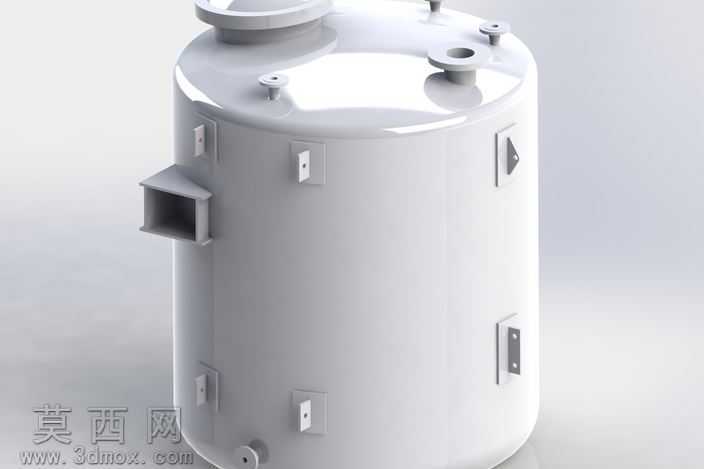

本作品为立式常压工业搅拌反应罐体的三维建模设计成果，建模阶段依托主流三维工程软件完成全参数化特征构建，首先以回转体特征为基础完成罐体主体圆柱壳与上下封头的基础造型，严格遵循化工容器设计规范设定筒体壁厚、封头曲率参数，保证整体结构的力学合理性。建模过程中对罐体表面的各类外接接口做了精细化还原：顶部区域依次排布了主投料口、辅助加料口、仪表安装接口、人孔结构，每个接口的法兰盘、螺栓孔位、密封面结构都按照标准管件尺寸做了特征阵列与细节刻画，避免简化失真；罐体侧壁设置了多组不同规格的侧装接口，分别对应出料、测温、测压、视镜安装的功能需求，接口处的补强板、连接支座都做了独立特征建模，还原真实设备的焊接补强结构；罐体下部设置了底轴承安装位与出料底口，侧壁的支座结构按照耳式支座标准做了支撑板、螺栓孔、加强筋的完整建模，还原设备安装固定的结构细节。材质与渲染阶段，为罐体主体赋予哑光白色工业搪瓷材质，调整材质的粗糙度、反射率参数模拟真实化工反应釜的搪瓷表面质感，接口法兰、支座部件赋予哑光碳钢材质，通过材质区分清晰呈现设备不同部件的材质差异；渲染时采用柔和的工业产品布光方案，主光源从侧上方投射突出罐体的曲面轮廓，辅助光源补光弱化暗部阴影，清晰展现罐体表面的接口布局与结构细节，避免过强反光遮挡结构特征。设计思路上以工业通用反应釜的实际使用需求为核心，整体结构采用立式圆筒形布局，兼顾内部搅拌空间利用率与外部安装维护的便利性，顶部接口的排布遵循操作流程逻辑，将常用投料口设置在靠近操作侧的位置，仪表接口集中排布便于线路布设，侧壁接口的高度设置符合工艺管线的布设要求，耳式支座的位置经过重心校核保证设备安装后的稳定性，整体模型无破面、无特征缺失，所有可活动部件预留了装配约束基准，可直接用于装配校验、工艺模拟、工程图导出等后续工作，完整还原了工业搅拌反应釜的真实结构特征。
