中职教学用列管式化学反应器结构模型

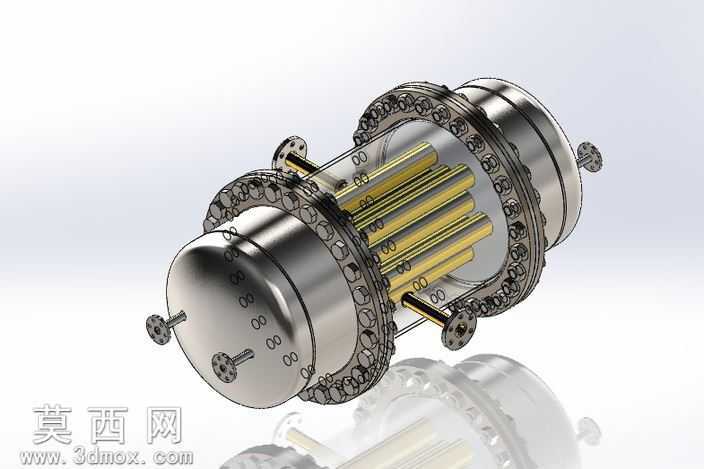

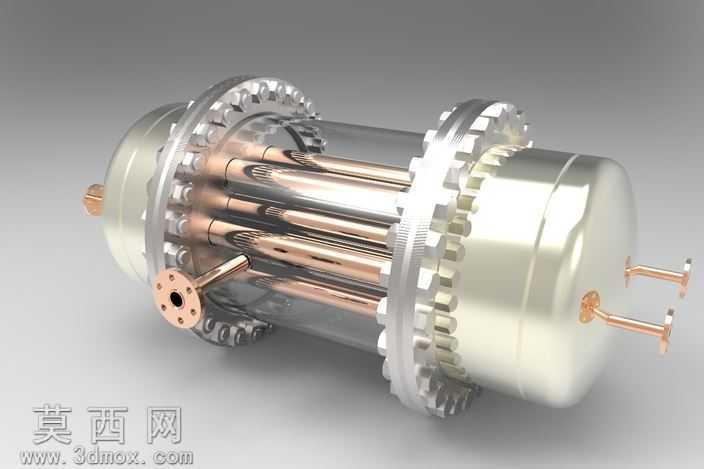

本作品为面向中职化工装备类教学场景设计的列管式化学反应器三维模型，建模阶段采用SolidWorks完成全参数化零件构建，首先按照列管反应器的经典结构拆分零部件：两端带法兰的椭圆形封头、周向均布螺栓孔的筒体法兰、穿装于管板之间的多组平行换热反应管、筒体侧壁伸出的介质进出接管、法兰端面的密封定位结构，所有零件均按照中职教学演示的比例进行尺寸设定，未采用工业级的超大尺寸参数，适配课堂展示的视觉需求。建模过程中对法兰连接的细节做了重点还原，每一组螺栓孔的位置、接管端部的法兰凸缘、封头表面的刻度标识都通过草图拉伸、圆周阵列完成参数化驱动，管束部分采用线性阵列配合同轴心配合完成装配，既保证了管束排列的规整性，也还原了列管反应器内部物料流通的核心结构特征。渲染阶段采用金属材质赋予筒体与封头，通过调整金属粗糙度参数还原不锈钢压力容器的哑光金属质感，管束部分采用亮面黄铜材质区分内部构件，和外部银色筒体形成清晰的视觉层次，方便学习者快速区分反应器的壳体与内部反应元件；场景中添加了柔和的环境光与底部反射效果，让模型的结构轮廓更清晰，半剖视角的展示方式可以同时呈现反应器外部连接结构与内部管束排布，无需拆分装配体即可看清内部构造。设计思路上紧扣中职教学的需求，没有过度追求工业级的复杂管线、仪表附件，而是保留列管式化学反应器最核心的结构要素：法兰密封连接结构、列管管束排布、封头与筒体的装配关系、介质进出接口位置，让初学者能够快速识别反应器的核心组成部分，理解列管反应器同时具备反应与换热功能的结构原理，配套的PDF图纸对应模型的装配结构与关键尺寸，可作为中职化工装备课程的随堂演示教具，帮助学生建立压力容器类反应设备的三维结构认知，降低从二维图纸到三维实物的理解门槛。
