带搅拌结构外盘管高压工业反应釜

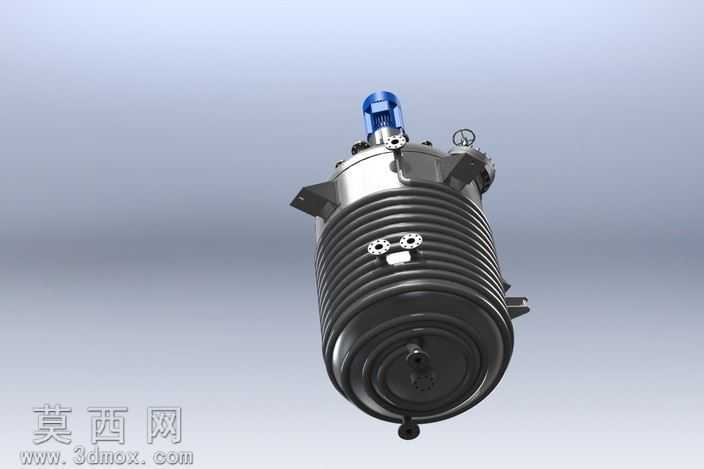

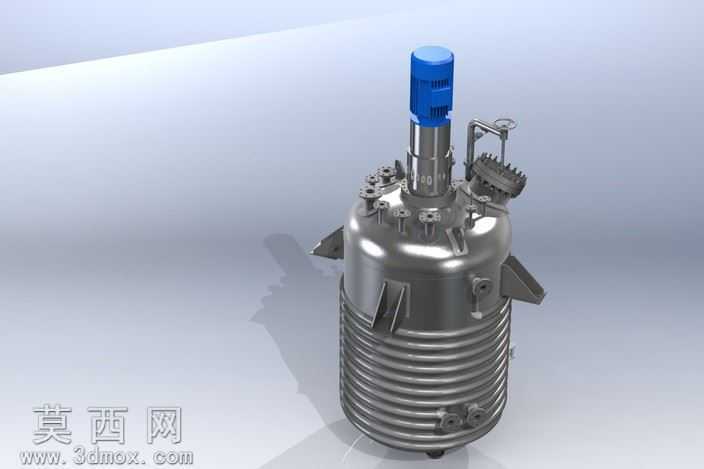

本作品为高压工况使用的工业反应釜三维建模成果，建模过程围绕反应釜的核心功能结构展开，首先完成立式承压罐体的主体构建，依据高压容器的设计逻辑，罐体采用上下椭圆封头搭配圆柱形筒身的结构，筒身外侧排布螺旋状外半管盘管，用于通入换热介质实现反应过程的温度调控，盘管与筒身的贴合弧度、排布间距均参照工业反应釜的常规设计参数设置，保证结构的合理性。罐体顶部设置驱动搅拌结构，顶部居中位置安装立式搅拌驱动装置，包含驱动电机、联轴器与伸入罐体内部的搅拌轴结构，轴体与罐体的密封部位采用高压工况适配的密封结构建模，避免高压工况下的介质泄漏。顶部封头区域还分布有多个工艺接管口，包含进料口、测温测压接口、人孔结构、安全阀接口以及辅助加料口，各接口的法兰连接结构均做了细节还原，法兰盘的螺栓孔、密封面结构都按照标准管件参数建模，还原真实的连接装配逻辑。罐体侧面设置有耳式支座结构，用于反应釜的安装固定，支座的筋板、支撑面结构都做了细化处理，底部封头位置设置出料接口，匹配反应完成后的物料排出需求。罐体顶部还设置有手动操作的阀门结构与视镜结构，用于反应过程中的工况观察与手动操作调节。材质渲染方面，罐体主体采用镜面不锈钢材质，还原化工压力容器常用的304/316不锈钢金属质感，表面设置轻微的环境反射效果，体现金属材质的光洁特性；顶部驱动电机采用蓝色工业漆材质，搭配金属银灰色的电机轴与连接结构，区分不同部件的材质差异；外盘管与罐体主体保持一致的不锈钢材质，通过光影效果体现盘管的螺旋凹凸结构；法兰、螺栓等标准件采用碳钢镀锌的金属质感，与罐体主体材质形成细微区分。渲染阶段采用柔和的工业产品展示布光，主光源从侧上方照射，突出罐体的曲面结构与盘管的螺旋纹理，辅助光源补全暗部细节，避免结构阴影过深遮挡细节，地面设置柔和的阴影接收面，增强模型的立体感与真实感。建模过程中优先还原高压反应釜的核心功能结构，对于内部的搅拌桨细节因模型定位为外观轮廓展示做了简化处理，重点突出外部可见的装配结构、接口布局与支撑结构，整体模型比例协调，各部件的位置关系符合工业反应釜的实际布局逻辑，可用于化工设备的展示、教学演示或者方案布局参考使用。
