8类卡车前后悬架集成转向架结构设计

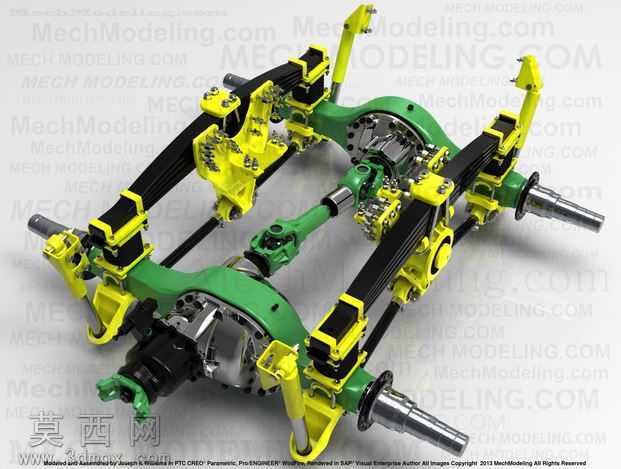

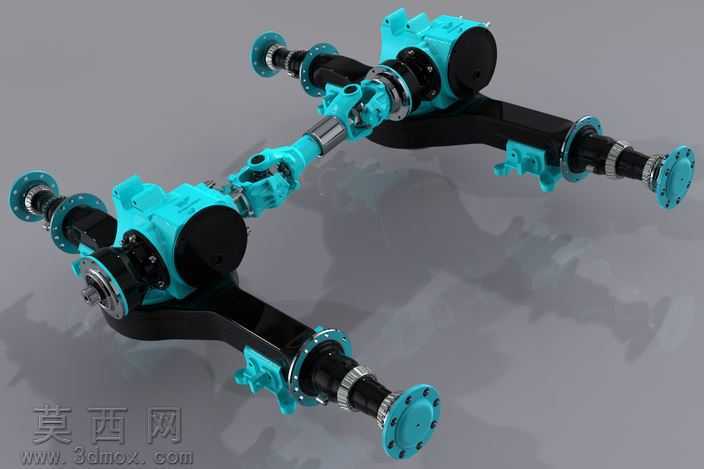

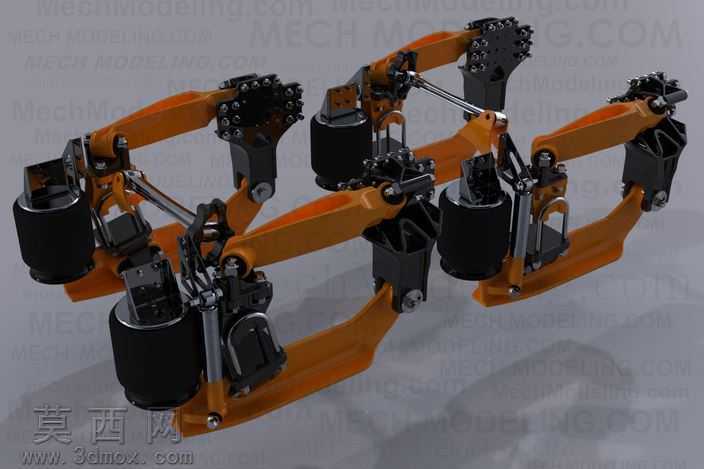

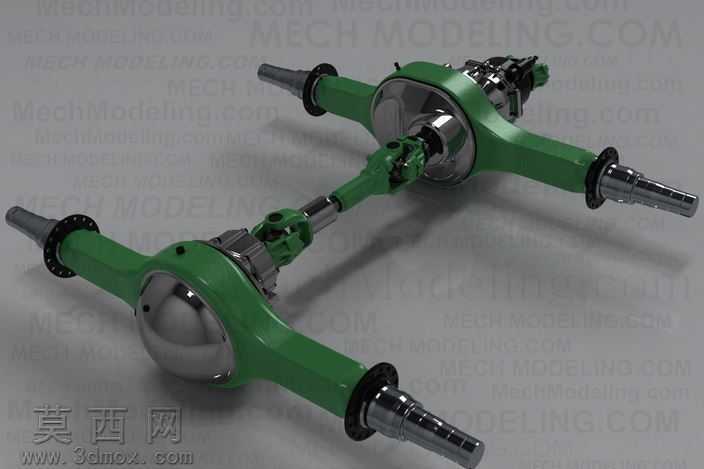

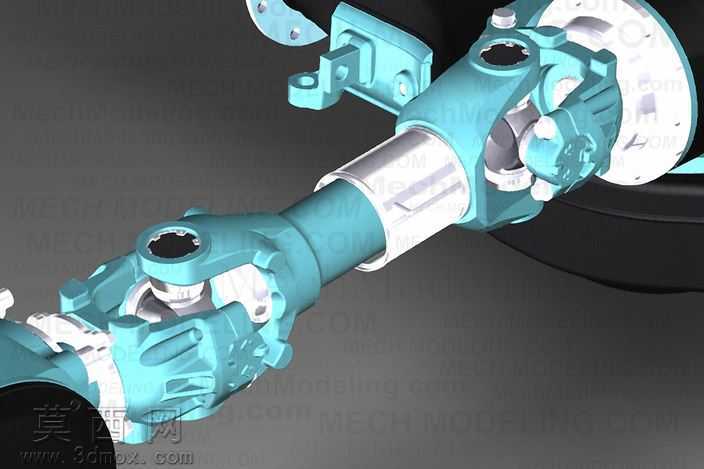

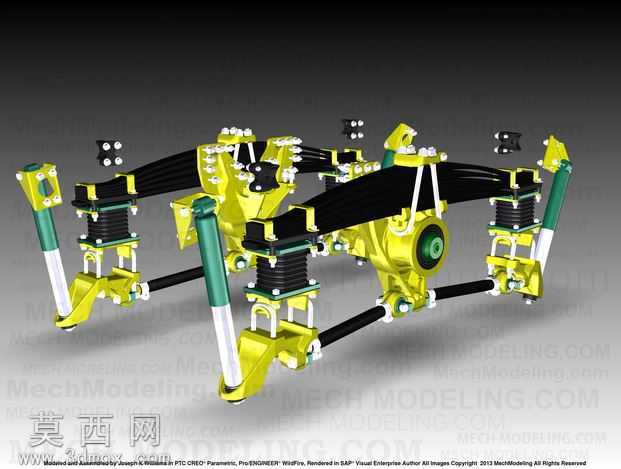

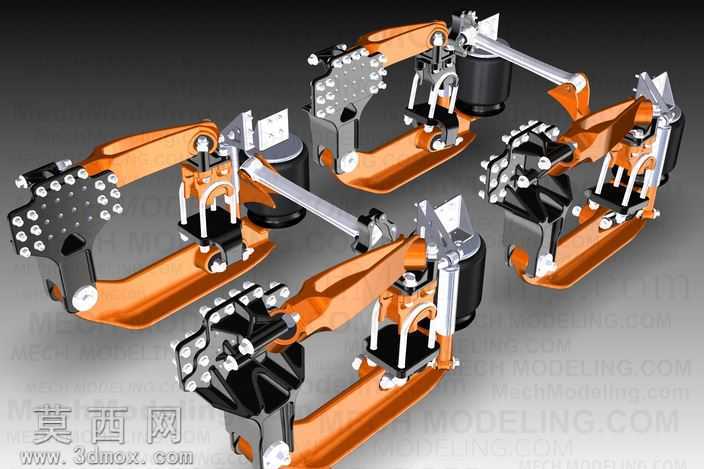

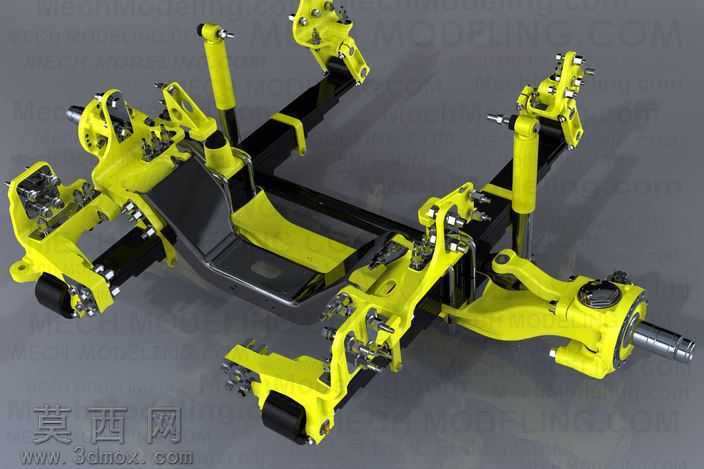

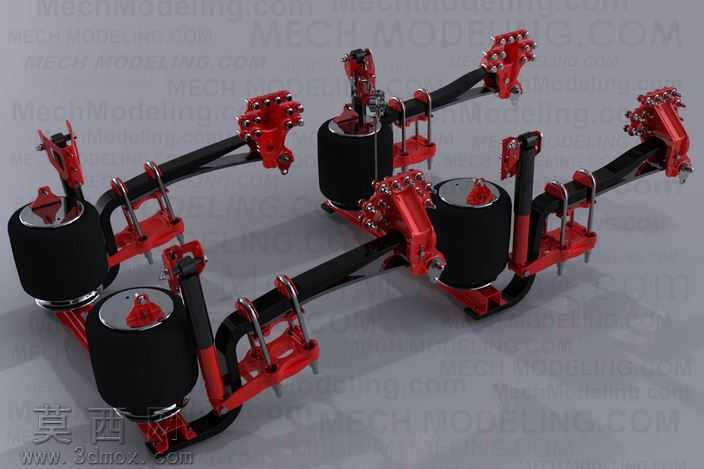

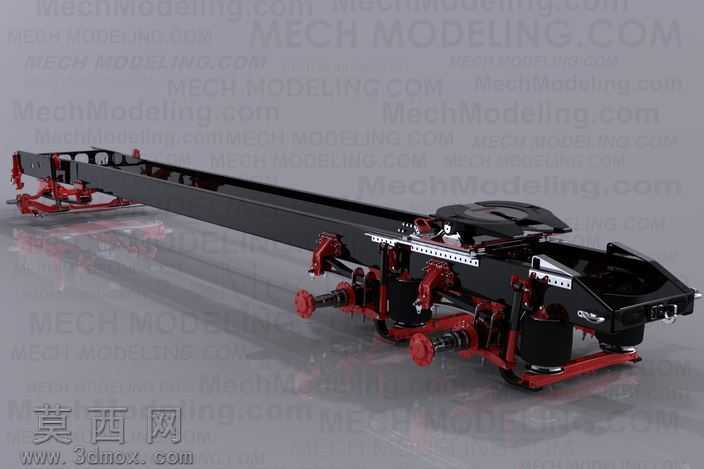

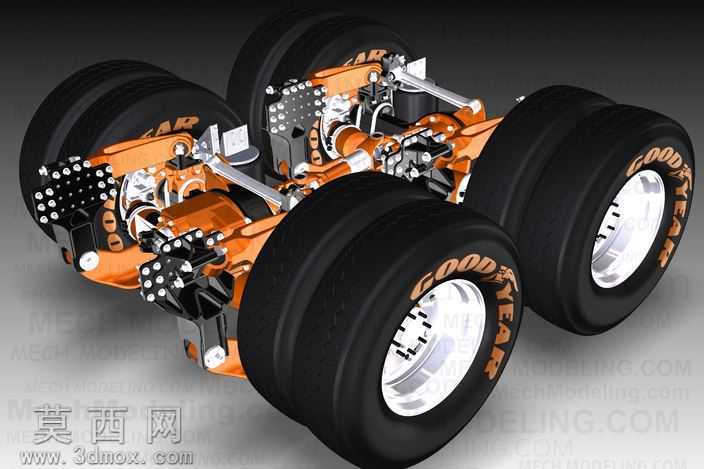

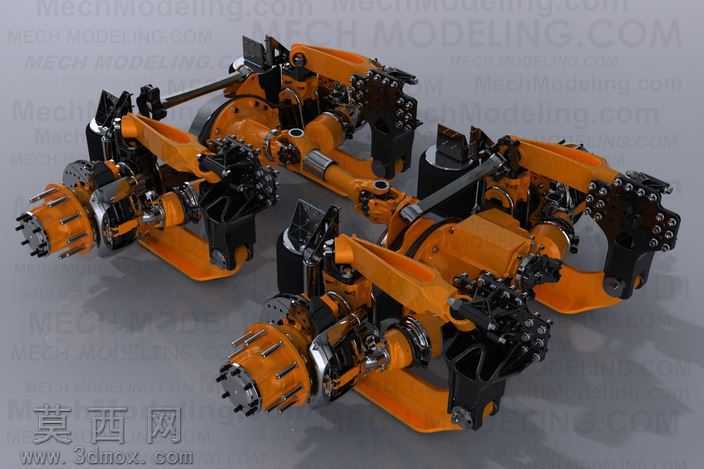

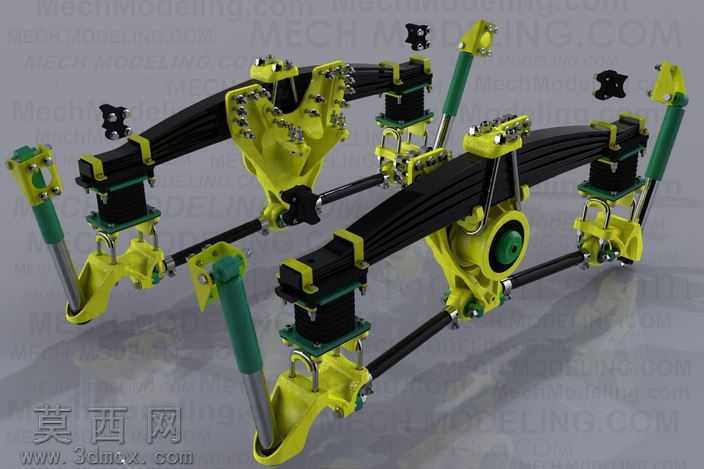

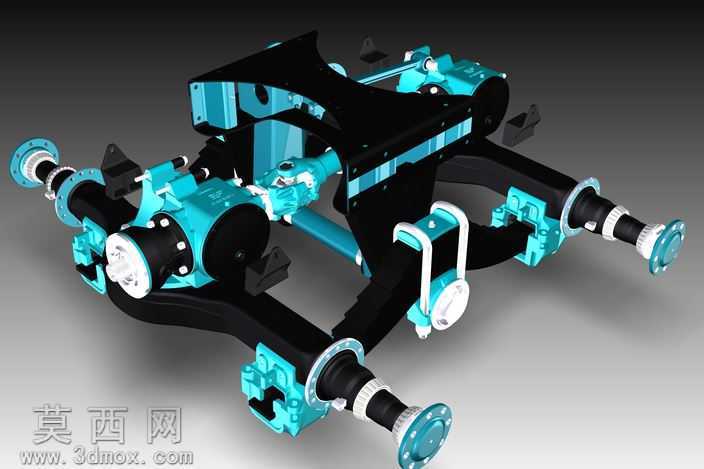

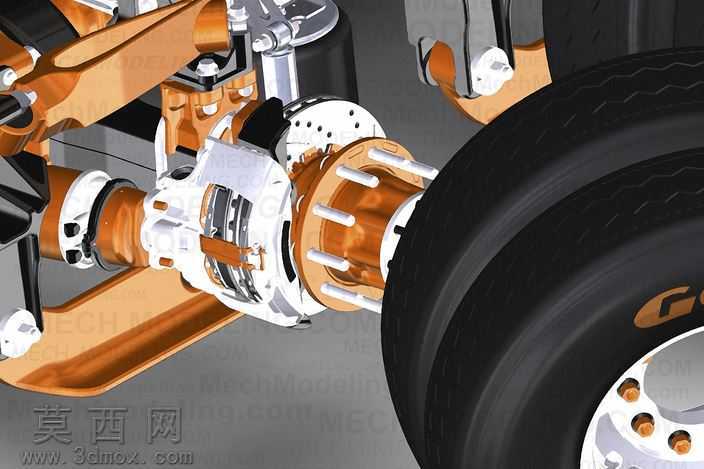

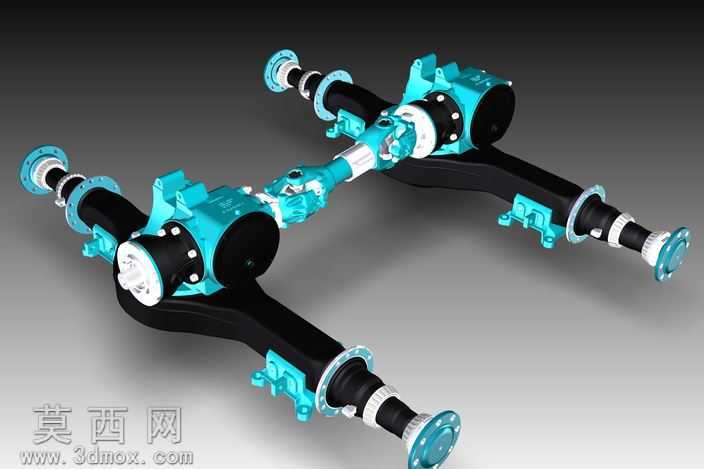

本作品为8类卡车前后悬架集成转向架的完整三维结构设计，建模过程严格遵循重型商用车底盘的实际工程参数，在三维建模软件中完成全零件的参数化搭建，确保各部件的装配公差符合商用车底盘的设计规范。建模阶段首先完成核心驱动桥壳体的实体构建，依据重型卡车的承载需求设计桥壳的壁厚与加强筋布局，还原桥壳内部差速器安装位、半轴连接结构的细节特征，保证桥壳与传动部件的装配间隙符合工程要求。随后完成悬架系统各部件的建模，其中钢板弹簧组件采用分段式实体建模还原叠片结构的真实形态，对弹簧吊耳、U型固定螺栓、减震器安装支架等附属部件逐一进行特征构建，确保每一处连接结构的尺寸匹配对应安装位，避免出现装配干涉问题。转向架部分的建模重点还原转向节、主销、转向拉杆的联动结构，对轮毂安装轴头、制动部件安装法兰的细节进行精细化处理，保证转向结构的运动轨迹符合阿克曼转向几何要求。材质与渲染阶段，针对不同部件的实际材质属性赋予对应材质参数：桥壳主体采用铸钢材质，调整金属粗糙度与漫反射参数还原铸钢件的哑光金属质感；悬架结构件中的钢板弹簧、连接螺栓采用高强度合金钢材质，添加轻微的金属反光效果体现机加工表面特征；减震器部件采用橡胶与金属组合材质，分别调整橡胶部分的哑光质感与金属套筒的反光属性；部分防护与限位部件采用工程塑料材质，设置合适的漫反射与粗糙度参数区分于金属部件。渲染阶段采用三点布光方案，主光从斜上方投射突出结构的整体轮廓，辅光补全暗部细节避免结构阴影过深丢失细节，添加环境光遮蔽效果强化各部件装配缝隙的层次感，最终渲染图清晰展现整套悬架转向架的装配关系与结构细节。设计思路上，整套模型采用前后悬架集成化布局，将前桥转向结构、后桥驱动结构与悬架系统进行整合设计，既保证重型卡车行驶过程中的承载能力，也兼顾转向操作的灵活性与行驶减震性能，各部件的连接位置均预留了对应的安装孔位与紧固结构，完全还原实车底盘的装配逻辑，可用于商用车底盘结构教学、悬架系统运动仿真分析、改装方案验证等场景，模型的各零件均为可编辑参数化特征，支持根据不同吨位的卡车设计需求调整对应部件的尺寸参数。
