通讯设备壁挂式承重支撑托架结构

　　这套支撑件主要面向室内外通讯终端、小型集线箱体、墙面挂载设备的安装场景，在弱电井、楼道设备间、厂区通讯柜旁、户外壁挂箱点位都能见到同类结构。它的核心作用不是单纯承托重量，而是把设备本体与墙面安装基面之间建立可靠的刚性连接，同时让设备背面留出走线、散热和维护操作的空间。

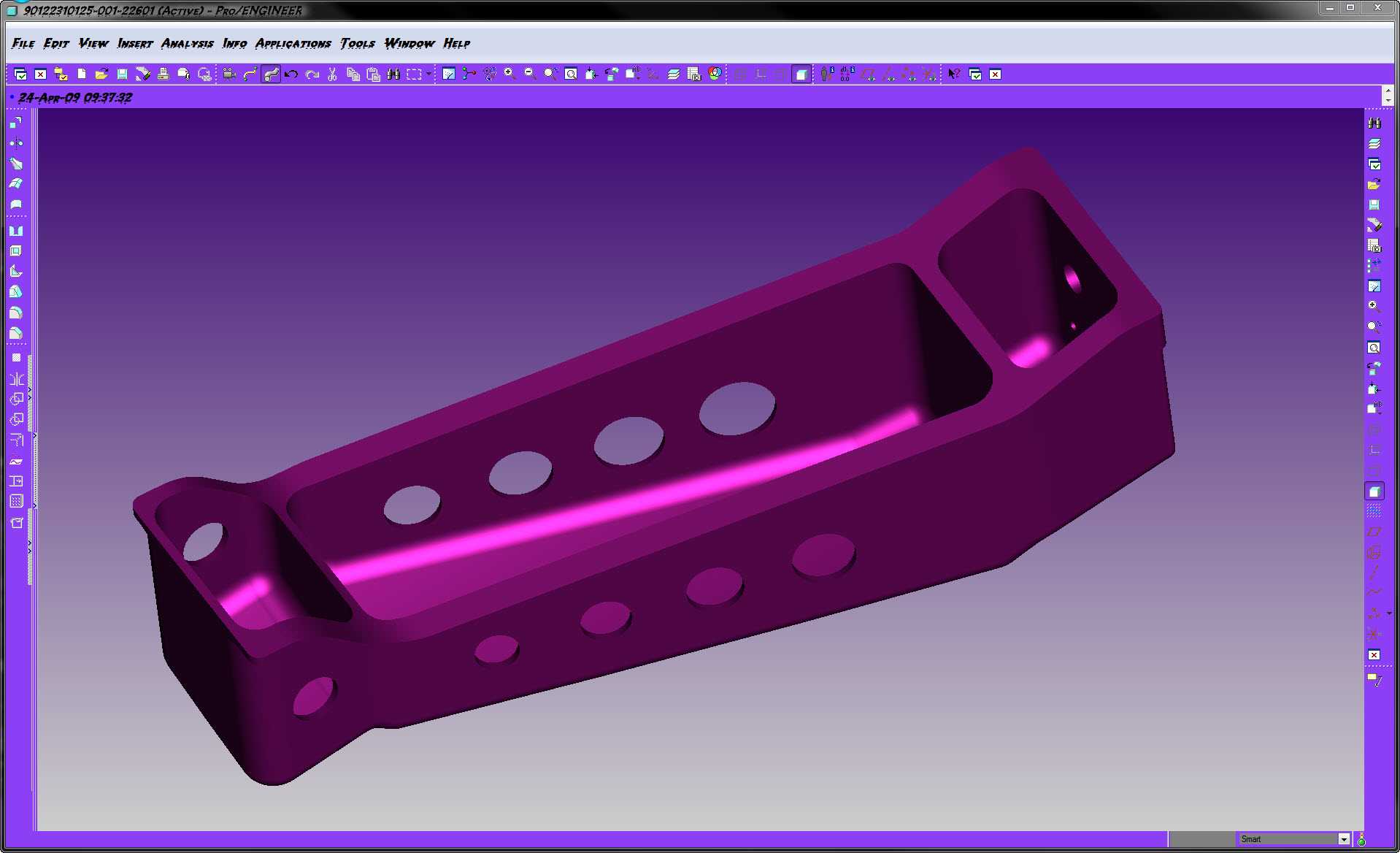

　　从现场安装逻辑看，托架采用贴墙法兰边与外伸承载臂组合的形式。贴墙一侧预留多个安装孔，孔位分布兼顾砖墙膨胀螺栓、机柜立柱方螺母以及轻钢龙骨墙面自攻钉的固定需求，孔边做了局部沉台，螺栓头锁紧后不会突出干涉设备背面。承载臂向外弯折形成L形受力路径，竖向臂承担设备自重带来的弯矩，水平翻边托住设备底部或侧部安装位，整个力流从设备接触面传到折弯立壁，再分散到墙面固定点，避免单点受力造成墙面压溃或支架变形。

　　结构细节上，折弯圆角经过连续过渡处理，没有尖锐应力集中棱线。臂体内部沿长度方向设置加强凹槽，既提升薄板状态下的截面抗弯模量，又不会过多增加整体重量。托架末端做了收边和翻边，一方面遮盖板材切割毛边，防止安装维护时划伤线缆和操作人员，另一方面翻边形成局部刚性肋，在设备挂载后抵抗端部扭转。部分接触面预留了防滑垫安装位，实际装配时可垫入橡胶垫，补偿墙面不平整带来的间隙，同时减少设备运行振动向墙体传递。

　　尺寸边界方面，贴墙法兰宽度覆盖常见墙面固定点位间距，外伸长度根据设备背面离墙距离设定，保证设备接线端子、电源适配器和散热格栅不被墙面压住。托架整体高度适配小型通讯箱体的侧边安装孔距，两端固定孔之间留出足够调节余量，现场遇到孔位偏差时可通过腰型孔微调，不需要重新在墙面打孔。承载臂的厚度按挂载设备重量选取，折弯后截面高度控制在不挤占设备背部走线空间的范围内，线缆可沿臂体侧面自然弯曲下行，不会出现急折压扁的情况。

　　设计过程中先从安装点位倒推结构：墙面可用固定面积决定法兰边尺寸，设备背部需要预留的散热和走线距离决定外伸长度，设备总重量与振动工况决定板厚和加强筋形式。建模时把折弯件、安装孔、沉台、翻边和局部加强特征逐一还原，能够直接用于核对装配干涉，也能在出工程图时展开得到钣金下料轮廓。表面处理按使用环境区分，室内场景可采用喷塑覆盖，户外潮湿场景则在折弯棱边和孔位边缘增加涂层厚度控制要求，防止长期使用后锈蚀。

　　实际选型时，结构工程师需要重点核对三个边界：一是设备安装孔是否与托架翻边孔位对应，二是设备满载后重心是否落在承载臂支撑范围内，三是墙面固定点能否承受拔出力和剪切力。这套托架模型把上述安装关系完整表达出来，可用于通讯壁挂设备的结构校核、安装方案演示以及钣金件深化设计，帮助设计者在投产前发现折弯干涉、孔位错位和走线空间不足等问题。
