机架式设备安装机箱外壳结构设计

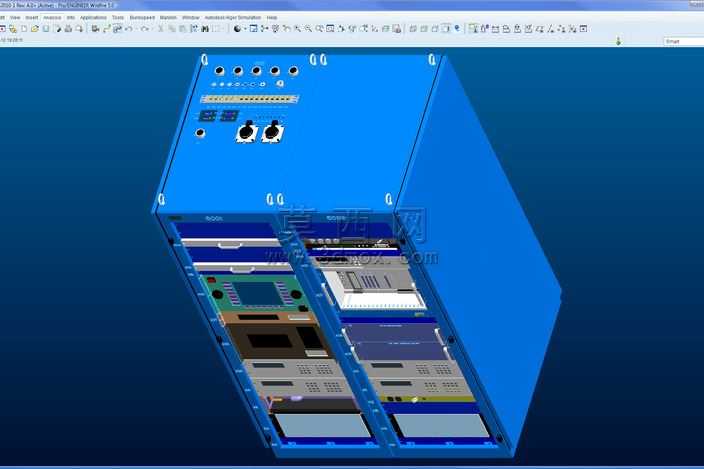

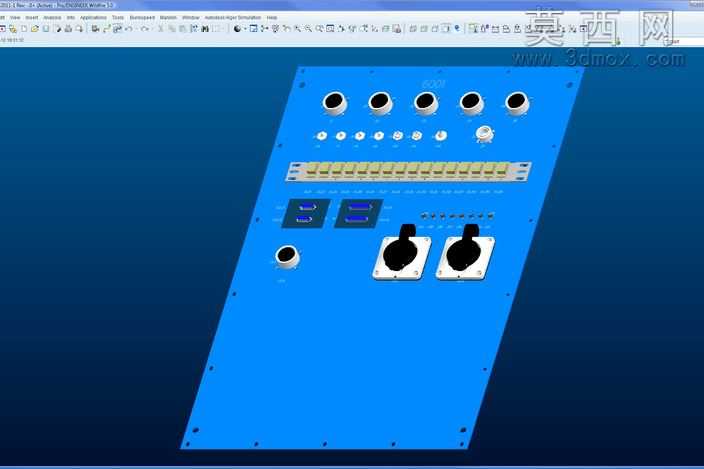

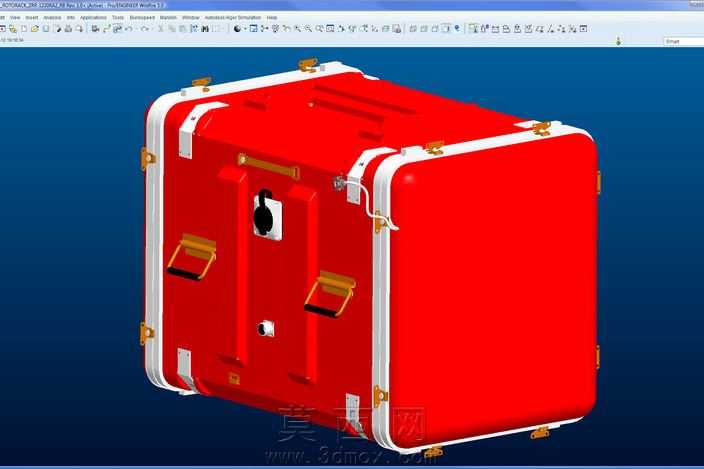

本作品为机架安装式设备机箱外壳的三维设计方案，整体采用模块化建模思路完成全参数化构建，在三维建模阶段优先对机箱的主体框架进行基准定位，以标准机架安装尺寸为核心约束，依次搭建外框钣金、内部安装导轨、设备容纳仓、前面板操控区、侧部维护门等核心结构，所有钣金件的折弯系数、拼接公差均按照实际钣金加工工艺标准设置，确保模型可直接对接生产加工流程。渲染阶段针对不同部件赋予对应材质，主体柜体采用哑光蓝色工业喷塑材质，还原真实工业机箱的表面质感，金属连接件、导轨部分赋予拉丝不锈钢材质，操控面板的按钮、显示屏区域分别赋予工程塑料、玻璃材质，运输箱部分采用红色硬质工程塑料搭配金属包边材质，通过环境光遮蔽、全局光照调整，让不同材质的反光、粗糙度表现贴合实物特性，整体渲染效果清晰展现机箱的结构层次与外观细节。结构设计上兼顾设备安装、日常维护、运输防护多场景需求，立式机架机箱采用前后双开门设计，内部设置多层可调节安装托架，可适配不同尺寸的电子设备、工控模块安装，前面板预留操控按钮、显示屏、接口的安装位，无需二次开孔即可完成功能组件装配；配套的抽屉式机箱采用抽拉结构，可直接嵌入机架柜体使用，也可单独作为便携设备箱使用；运输防护箱内部设置缓冲隔层，可容纳抽屉式机箱及配套工具，满足设备转场运输的防护需求。设计过程中充分考虑人机交互与装配合理性，柜门开合角度、抽拉结构的阻尼、操控区域的高度均按照人体工程学标准优化，所有拼接结构均预留装配间隙，避免实际生产中出现装配干涉问题，同时对边角位置做圆角钝化处理，提升使用过程中的安全性，整体模型结构完整，细节丰富，可直接用于工业设备机箱的设计参考、装配演示以及生产加工指导。
