草莓模切用圆盘齿形刀具三维建模作品

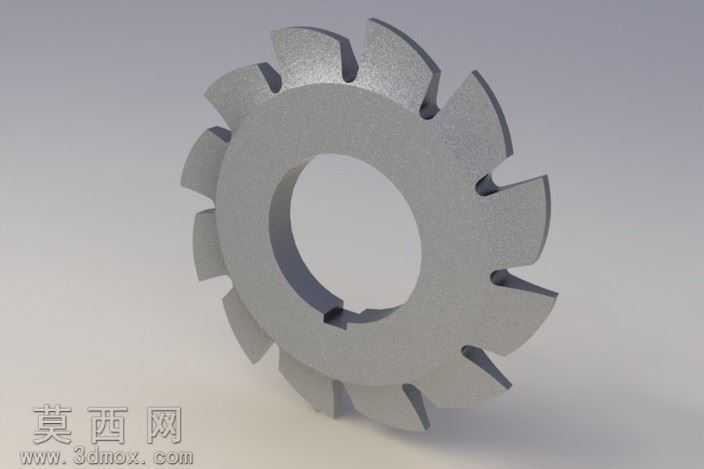

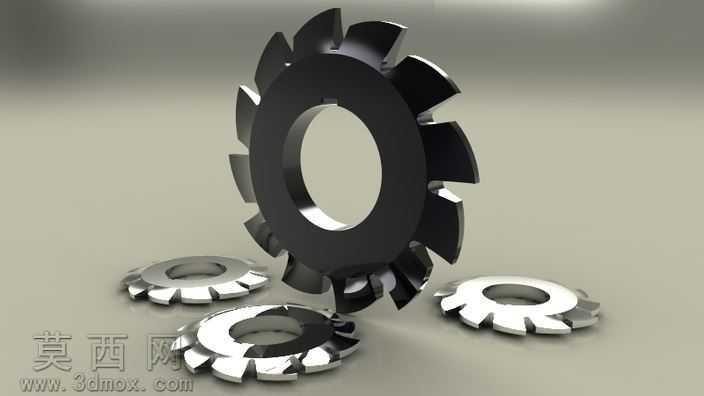

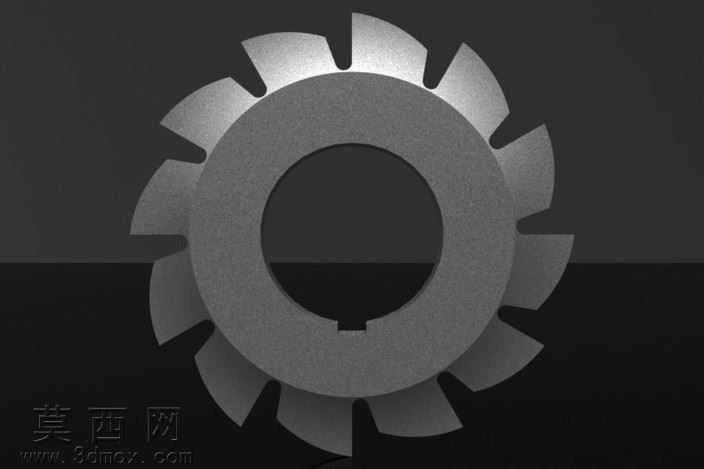

本作品为圆盘式草莓模切齿形刀具的三维建模成果，建模阶段以回转体基础特征为核心搭建逻辑，首先在草图环境中绘制刀具的内外径基准轮廓，精准定位中心安装孔的尺寸与键槽位置，确保后续装配时可与对应刀轴实现稳定的周向固定，避免切削作业中出现打滑偏移问题。齿形部分的建模采用阵列特征完成，先绘制单个刀齿的截面轮廓，通过拉伸切除与倒角处理还原刀齿的切削角度与刃口形态，再以刀具中心轴为阵列基准，均匀排布所有刀齿，保证每个刀齿的切削角度、伸出长度完全一致，避免因齿形误差导致切削受力不均、刃口崩损的问题。材质与渲染环节，针对高速钢刀具的金属特性调整材质参数，还原金属切削刀具特有的哑光银灰色金属质感，表面添加细微的磨砂纹理与均匀的金属反光效果，模拟实际刀具经过磨削加工后的表面状态，同时通过光影调整突出刀齿刃口的锋利轮廓与刀盘的厚度层次，让模型呈现出极强的工业真实感。结构设计上充分考量模切作业的实际需求，刀盘整体采用等厚度圆盘结构，中心安装孔的键槽位置做了圆角过渡处理，降低应力集中风险，刀齿与刀盘主体的衔接位置做了圆弧过渡，避免长期切削受力后出现齿根断裂的问题，每个刀齿的切削刃都设计了合理的后角，既保证刃口足够锋利，又能提升刃口的结构强度，延长刀具的使用寿命。建模过程中对所有尺寸参数做了关联约束，后续若需调整刀具外径、齿数量、安装孔尺寸等参数，仅需修改对应草图数值即可完成整体模型的更新，可适配不同规格的草莓模切加工需求，模型的所有特征都保留了完整的建模历史，方便后续根据实际加工场景做二次优化调整，也可直接导入工程图模块生成对应的加工图纸，用于指导实际的刀具生产制造。
