压缩天然气汽车动力核心组件三维设计

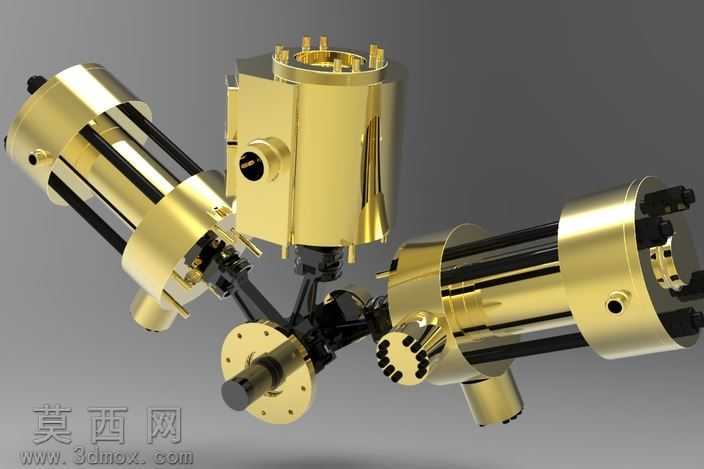

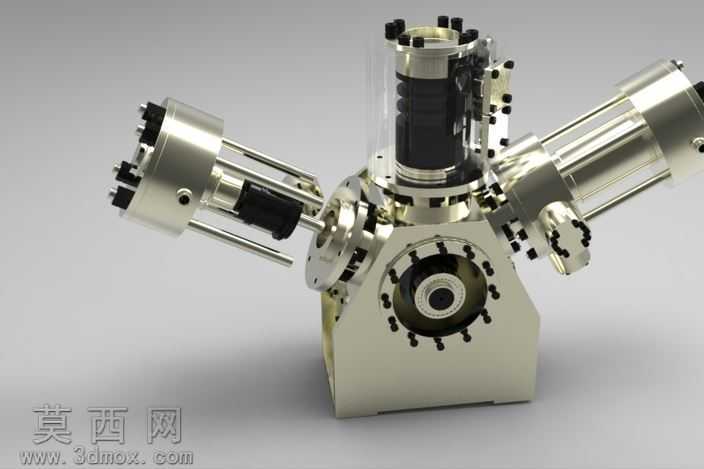

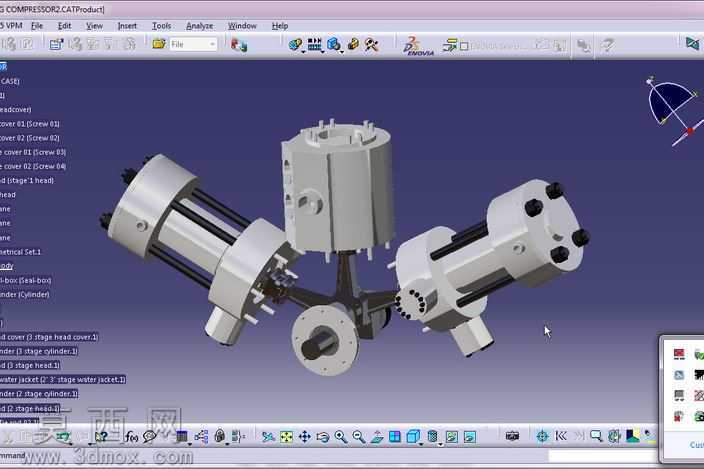

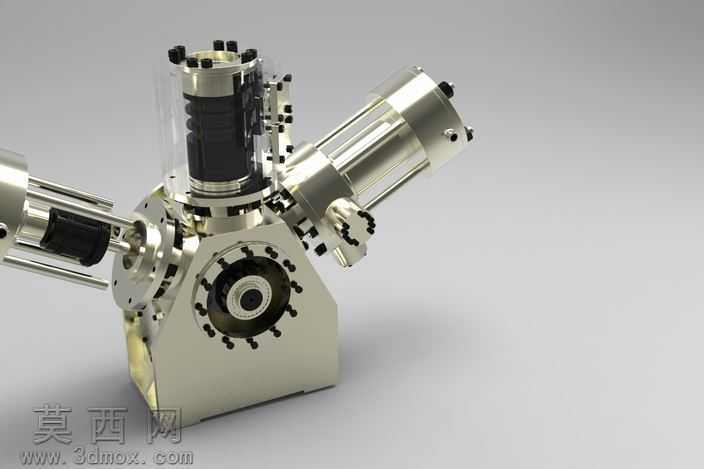

本作品为压缩天然气汽车动力系统核心组件的三维设计成果，建模阶段采用参数化建模逻辑搭建整体结构，先对动力组件的三个核心缸体单元进行基准定位，以中心连接支架为装配基准，逐一完成缸体外壳、内部传动杆件、端部连接法兰、输出轴段的特征构建，每一处安装孔位、连接凸台、密封槽结构都严格参照车用天然气动力装置的实际装配尺寸进行绘制，确保各部件之间的装配公差符合机械设计规范，不存在干涉错位问题。材质与渲染环节，针对金属部件采用抛光黄铜材质进行表现，调整材质的金属度、反射粗糙度参数，还原金属构件精加工后的亮面金属质感，对内部的传动连杆、连接销轴等受力部件采用哑光黑色金属材质，通过材质差异清晰区分不同功能的构件，渲染时采用侧上方柔光打光方案，搭配中性灰色渐变背景，突出组件的结构层次与金属光泽，同时在部件表面添加细微的加工纹理细节，避免材质表现过于塑料化，提升整体渲染的真实感。结构设计上，三个缸体单元呈三角分布布局，通过中心的铰接支架实现动力的汇流输出，每个缸体端部都设计有快装连接结构与密封配合面，既保证动力传输的稳定性，也兼顾后续拆装维护的便利性，输出轴端采用法兰盘连接结构，可适配不同车型的动力传输接口，缸体侧面预留的传感器安装位、管路接口位都做了沉台设计，保证外接部件安装后不会突出缸体轮廓，避免与周边车体部件产生干涉。设计思路围绕车用CNG动力装置的紧凑化需求展开，在保证结构强度与动力传输效率的前提下，尽可能缩小组件的整体体积，优化各部件的重量分布，降低动力组件工作时的振动幅度，所有连接部位都做了圆角过渡处理，既消除应力集中隐患，也让整体外观更具工业设计美感，建模过程中对每一个零件都做了独立的特征分组，方便后续对单个部件进行参数调整与结构优化，也可直接导出用于工程图纸绘制、3D打印验证或者装配模拟演示。
