蓝色螺钉式PCB接线端子连接器三维建模

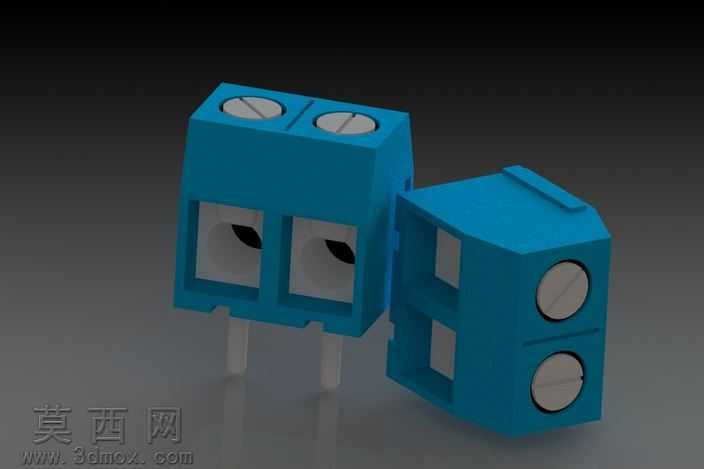

本模型为螺钉式PCB接线端子连接器，采用SolidWorks完成全参数化三维建模，建模过程严格遵循电子接插件的通用尺寸规范，完整还原了产品的全部结构细节。模型主体分为绝缘基座与锁紧螺钉两大核心部分，绝缘基座采用对称式双位接线结构设计，建模时先绘制基座的截面轮廓草图，通过拉伸凸台命令生成基座主体，再对进线孔、引脚安装位、螺钉沉孔等结构进行切除拉伸操作，精准还原了基座的镂空进线通道、直插式PCB焊接引脚的定位结构，以及基座侧壁的拼接卡扣结构，可实现多组端子的并排拼接扩展。锁紧螺钉部分采用标准一字槽盘头螺钉建模，通过螺旋线扫描生成螺纹特征，与基座上的螺纹安装位形成精准的装配配合关系，还原了螺钉旋紧时压紧导线的运动行程空间。材质与渲染阶段，为绝缘基座赋予哑光蓝色工程塑料材质，调整材质的粗糙度、漫反射参数还原PA66塑料的哑光质感，为锁紧螺钉赋予镀锌金属材质，添加轻微的金属反光与表面磨砂纹理，模拟真实五金螺钉的表面处理效果；直插引脚部分赋予镀锡铜材质，还原金属引脚的亮面金属质感。场景搭建采用深灰色渐变背景，添加三点式布光，主光从侧上方打亮模型主体，辅光补全暗部细节，轮廓光勾勒模型边缘结构，最终渲染出的效果图清晰展现了端子的外观形态、结构细节与材质特征。设计过程中充分考虑了该类连接器的实际使用场景，建模时预留了导线插入的空间余量、螺钉锁紧的行程空间，引脚间距符合PCB安装的通用标准，模型各部件间无干涉问题，既可以用于电子电路设计的PCB布局装配参考，也可用于产品展示、教学演示等场景，完整还原了这类常用电子接插件的结构特点与外观特征。
