室内升降式吊顶安装支撑结构设计

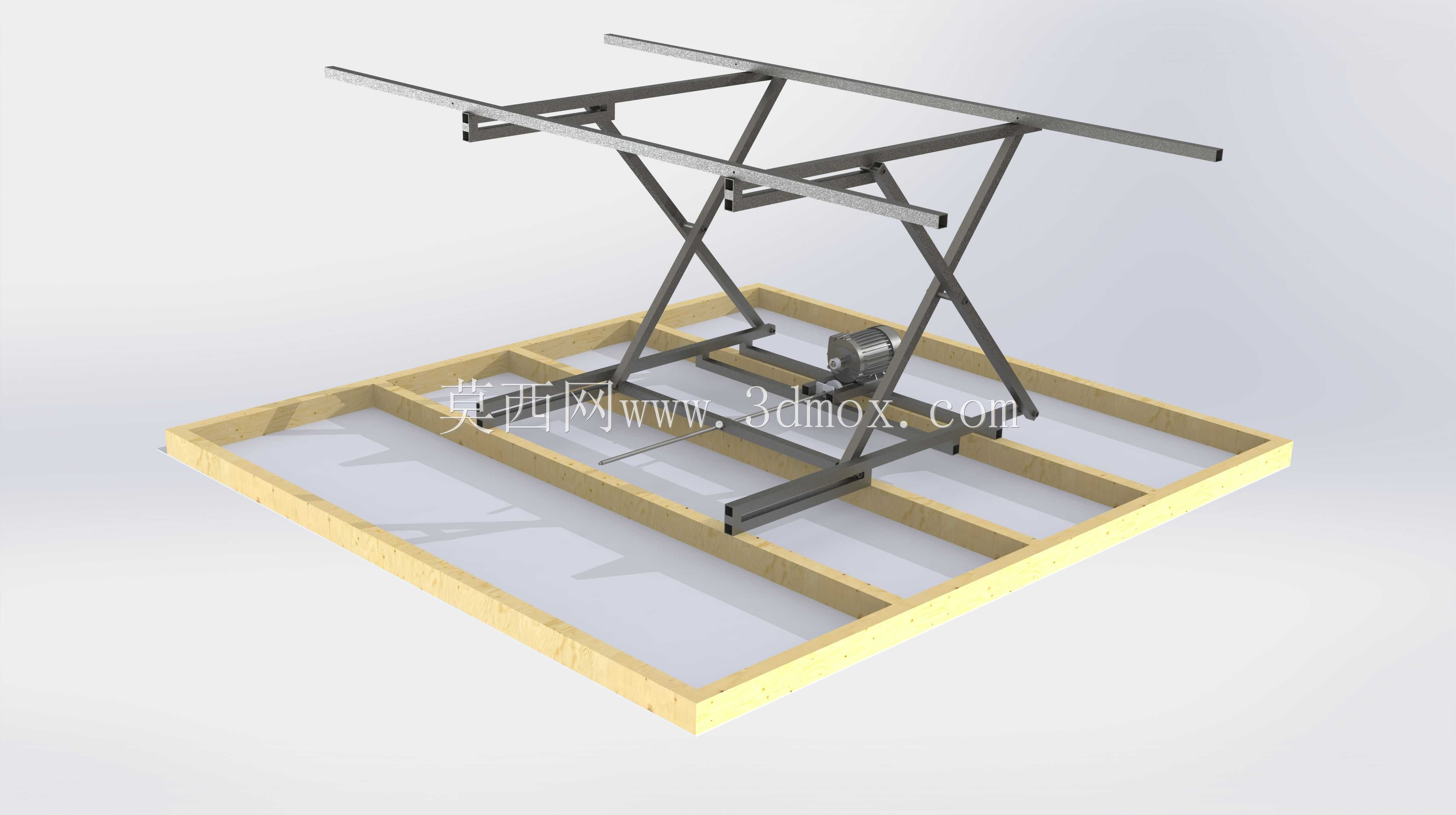

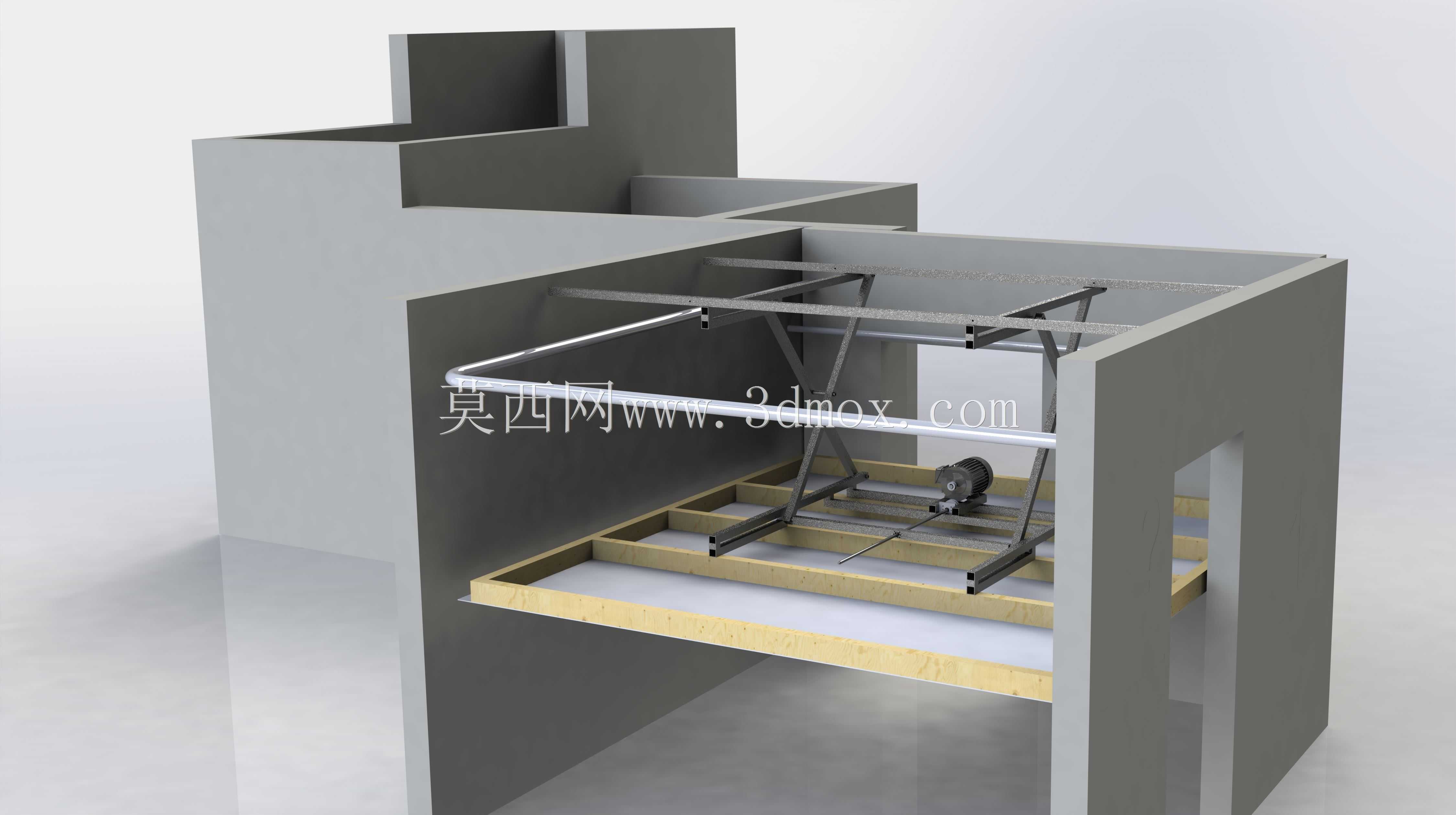

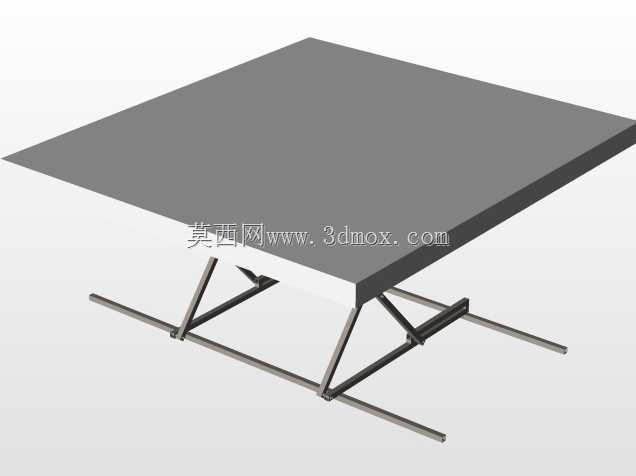

这套吊顶结构的三维建模，核心围绕室内装修场景下的可升降吊顶安装需求展开，区别于传统固定式吊顶，其设计初衷是解决高层空间吊顶检修、管线维护时的操作难题，常见于挑高公寓、复式住宅、小型商业场馆的顶部装修作业场景。从结构组成来看，整套机构包含外围建筑边界模拟、顶部固定导轨组、剪叉式升降支撑臂、底部吊顶承载平台、驱动单元几个核心部分，建模时完全还原了实际安装的空间边界关系，外围的灰色墙体结构模拟了室内顶部的梁体与侧墙安装基准，确保后续结构设计不会和现有建筑结构产生干涉。剪叉臂的铰接点位置经过反复校核，每处铰接轴的配合间隙都按照实际五金件的装配公差预留，避免升降过程中出现卡滞，臂体采用的是矩形空心型钢截面，在保证整体支撑强度的前提下尽可能降低自重，减少顶部固定端的载荷负担。顶部的导轨采用平行双轨布置，和建筑顶部的预埋膨胀螺栓安装点位完全对应，导轨上的滑块和剪叉臂的上端铰接座直接连接，升降过程中滑块可沿导轨小幅滑移，抵消剪叉臂展开时的水平方向位移量，避免对顶部固定点产生额外的水平剪切力。底部的承载平台采用多层复合结构，最下层是装饰面基层，中间是隔音保温填充层的安装位，上层是和剪叉臂连接的承重框架，框架上预留了灯具、风口、检修口的安装开孔位，不需要后期装修时二次切割破坏结构强度。驱动单元布置在剪叉机构的中部位置，采用螺旋推杆驱动形式，相比液压驱动不会出现漏油污染吊顶装饰面的问题，相比链条驱动运行噪音更低，完全适配室内使用的静音要求，推杆的行程经过精确计算，完全伸展时吊顶底部距离地面的高度符合常规室内净高要求，完全收回时吊顶和顶部结构层之间预留出足够的管线检修空间，方便人员伸手操作顶部的阀门、线路接头。建模过程中对所有运动部件做了干涉检查，模拟了升降全行程内的部件位置关系，确认剪叉臂在任意高度位置都不会和侧墙、顶部梁体、底部平台边框发生碰撞，同时也校核了完全伸展状态下的结构挠度，确保平台中部不会出现明显下弯，保证吊顶装饰面的平整度。安装边界方面，整套结构的顶部固定点位全部对齐建筑结构梁的位置，不需要在空心楼板上打膨胀螺栓，避免破坏楼板结构，侧方和墙体之间预留了装饰收边条的安装间隙，收边条采用可伸缩卡扣结构，适配升降过程中吊顶和墙体之间的微小位移，不会出现收边条开裂、脱落的问题。这套结构的设计没有采用复杂的非标定制件，大部分型材、铰接轴、驱动推杆都可以直接采购标准件，仅连接座部分需要简单的机加工，大幅降低了生产和安装成本，同时后期维护时只需要定期给铰接点加注润滑脂，检查推杆的运行状态即可，维护难度远低于传统的复杂升降吊顶结构。在实际应用中，这类升降吊顶可以很好地适配需要定期检修顶部管线、更换灯具的场景，不需要搭建脚手架或者使用登高梯，只需要操控驱动单元将吊顶降下到合适高度即可完成操作，作业完成后再升回原位，全程单人即可操作，大幅提升了后期运维的效率和安全性。建模时也充分考虑了不同装修风格的适配性，底部承载平台的边框采用通用尺寸设计，可以适配石膏板、矿棉板、集成吊顶板等多种装饰面层的安装，不需要改动主体支撑结构就可以匹配不同的室内装修设计需求。
