龙门式数控CNC1050铣床结构设计

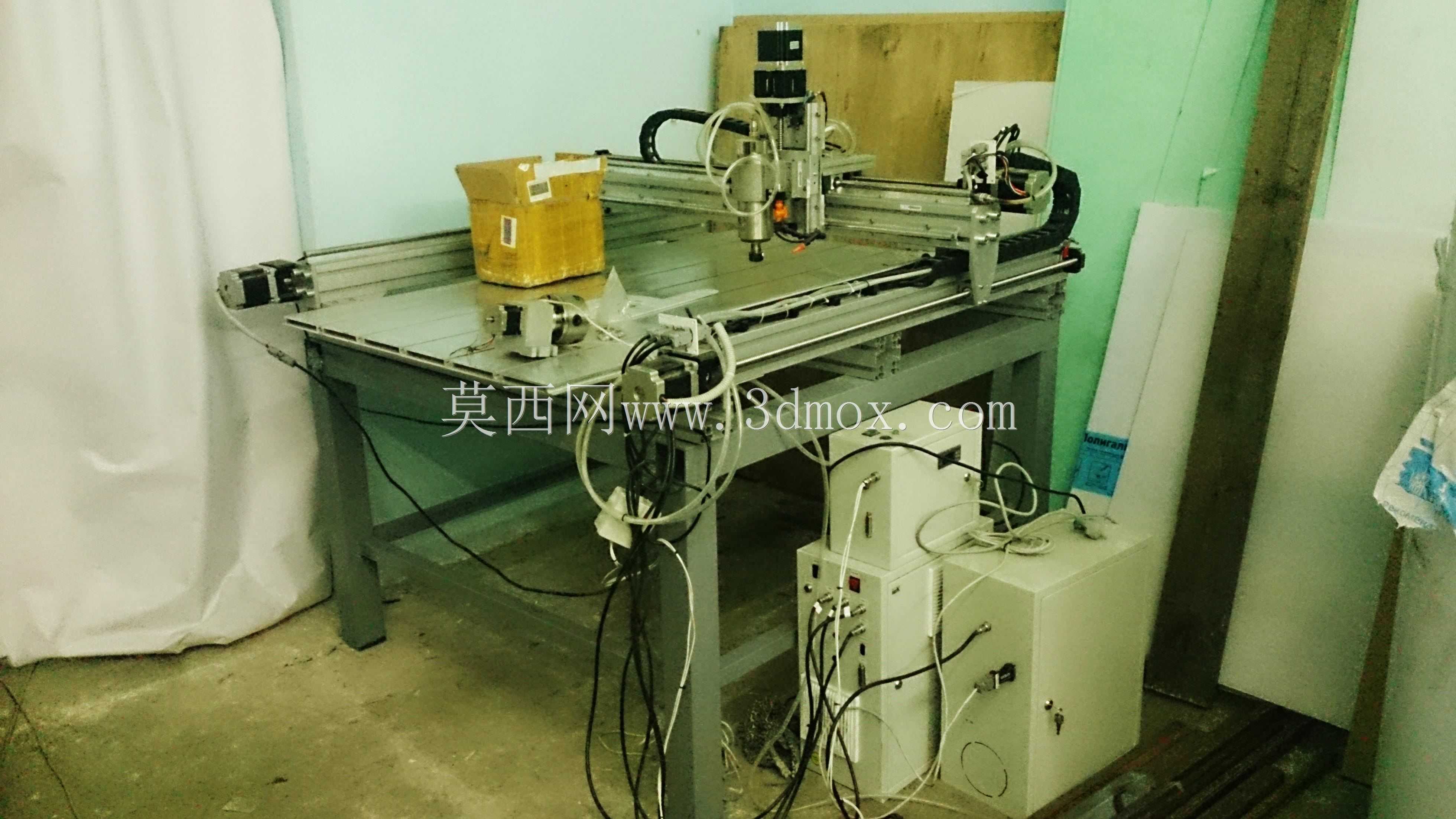

这款龙门架构的数控铣削设备，核心加工幅面覆盖1050×1100mm区间，机架主体采用工业铝型材拼接搭建，在保证整体结构刚性的同时，大幅降低了机架整体重量，也方便后期的结构调整与部件拓展。从实际加工场景来看，这类设备常被用于小型加工门店、创客工坊、职业院校实训车间，可完成亚克力、密度板、软金属、工程塑料等多种材质的平面铣削、轮廓切割、浮雕加工、钻孔攻丝等工序，适配广告标识制作、工艺礼品加工、小型五金零件批量打样、教学实训演示等多种作业需求。

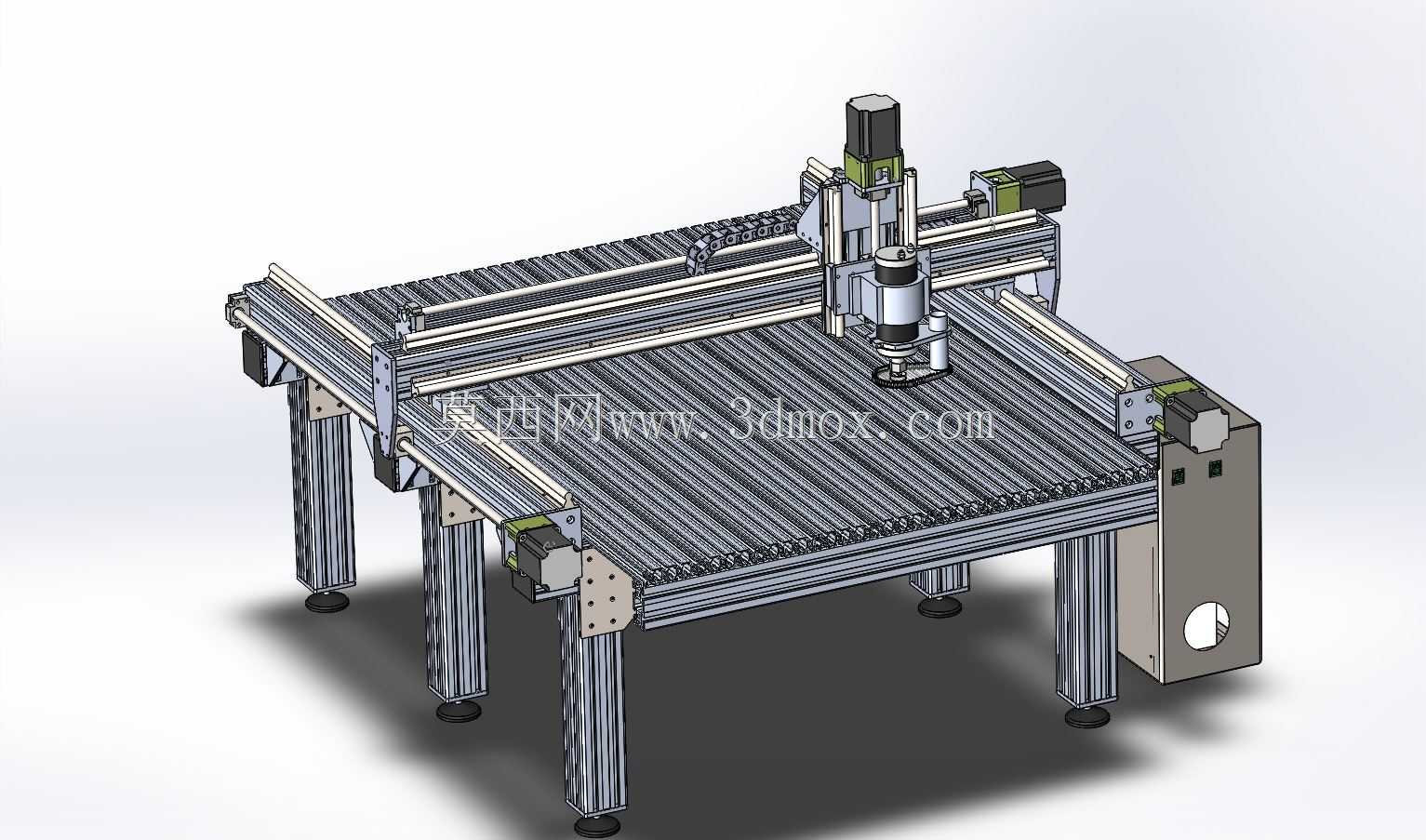

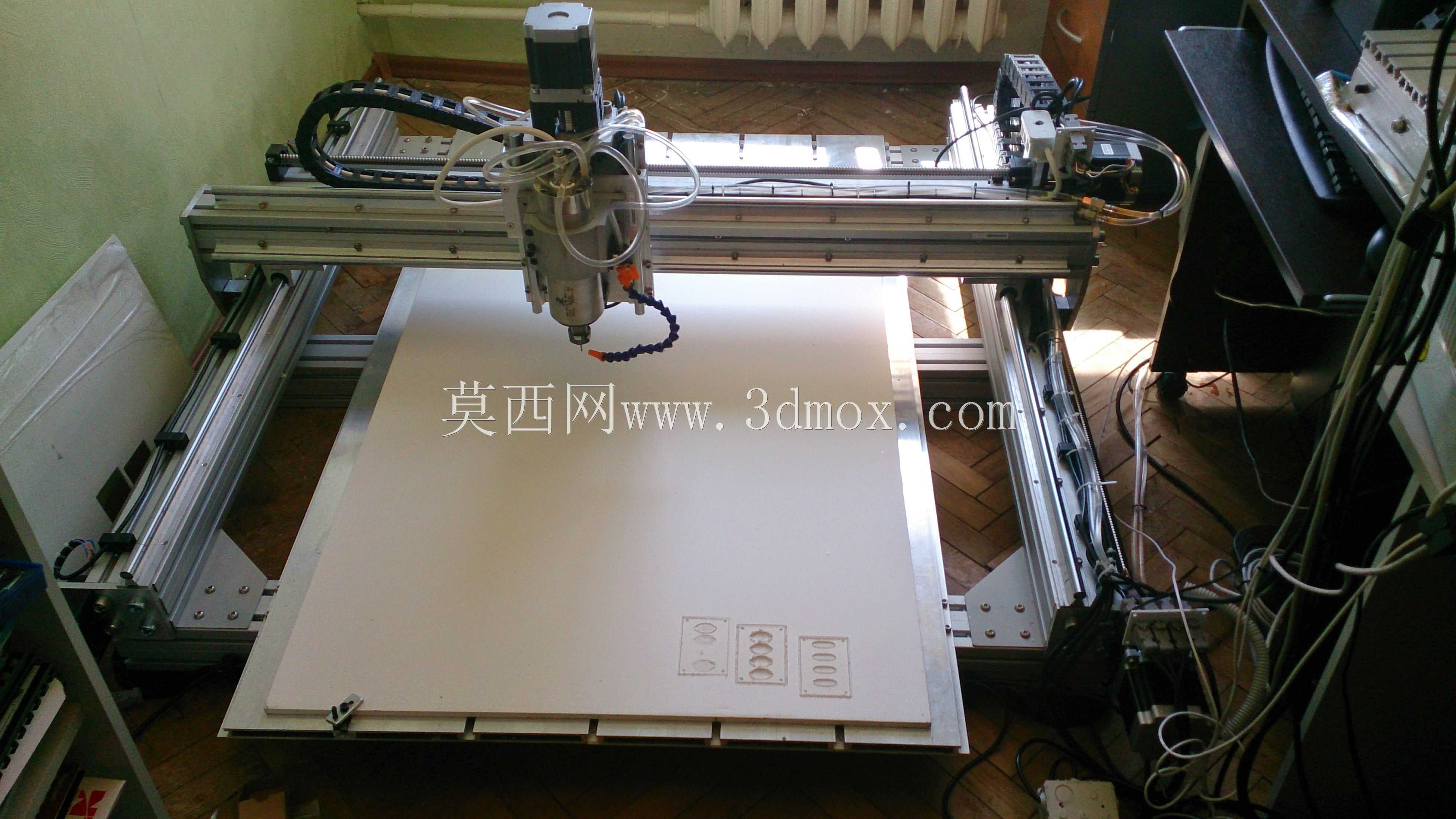

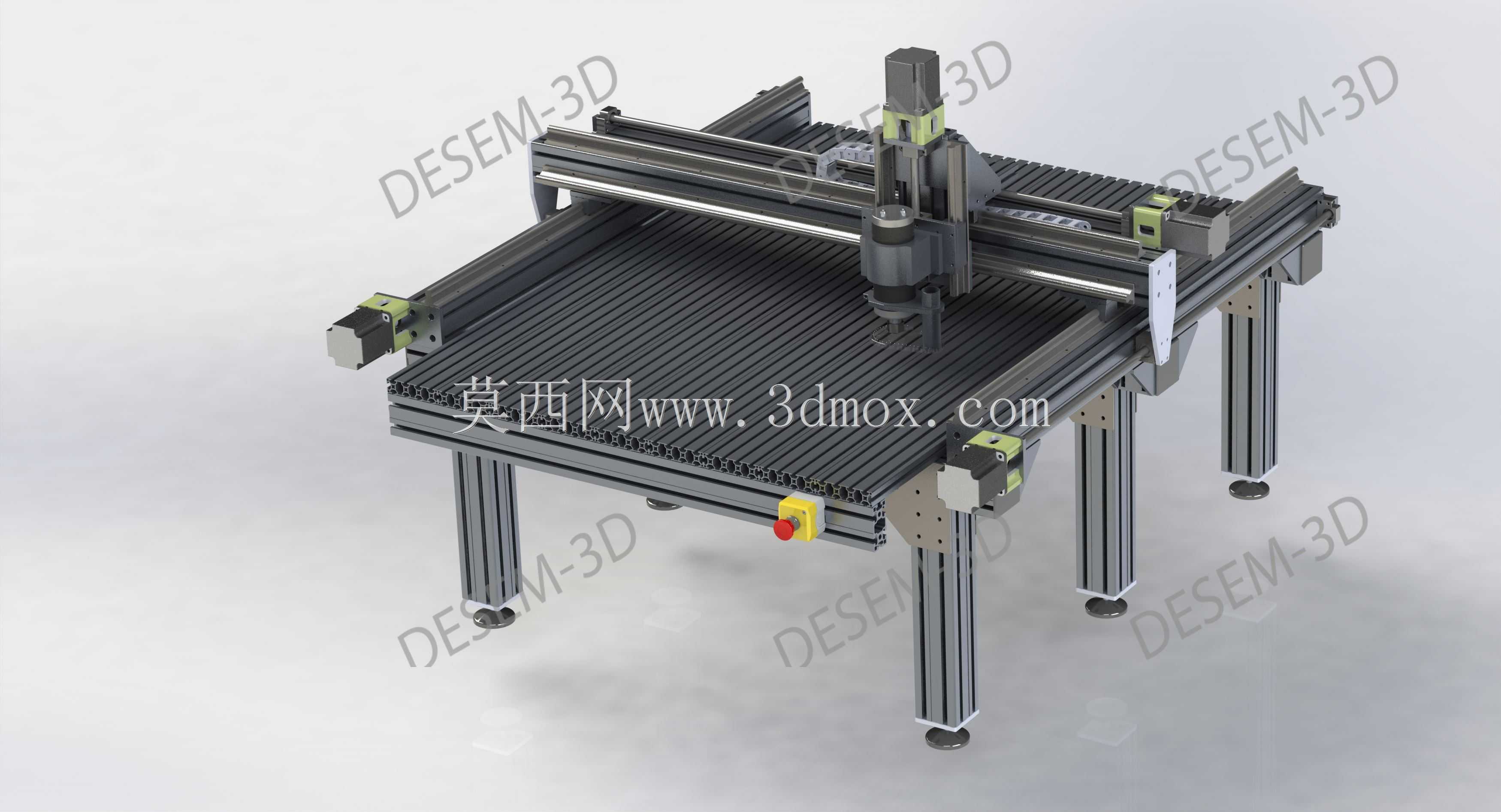

设备采用龙门移动的传动布局，加工台面固定不动，X轴双驱同步传动带动龙门梁沿台面长度方向移动，Y轴传动组件搭载在龙门梁上带动主轴滑座横向移动，Z轴滑枕搭载主轴组件完成垂直方向的进给动作，这种布局的优势在于运动部件重量恒定，传动负载波动小，长时间运行的进给精度保持性更好，同时固定台面的承载能力更强，可装夹重量更大的待加工工件，不会因为工件重量变化影响传动系统的运行稳定性。

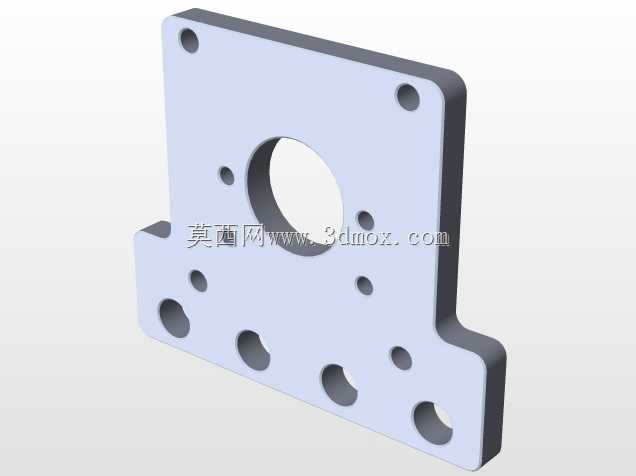

设计过程中，机架的铝型材选型经过了刚性校核，支撑腿采用大截面铝型材搭配可调脚杯，可根据安装地面的平整度调整设备水平，抵消地面不平带来的机架形变，保证台面平面度满足加工精度要求。三轴传动均采用直线导轨搭配滚珠丝杠的传动组合，导轨安装面在型材拼接时做了同轴度找正，保证运动过程中无卡滞、爬行问题，各轴的驱动电机安装座采用一体化加工件，保证电机轴与丝杠的同轴度，减少传动过程中的振动与噪音。主轴组件采用高速风冷电主轴，可根据加工材质的不同调整转速，适配不同刀具的切削参数要求，主轴侧边预留了冷却管路、吸尘管路的安装位，可根据加工场景选配水雾冷却或者吸尘装置，减少加工过程中的切屑飞溅与粉尘扩散。

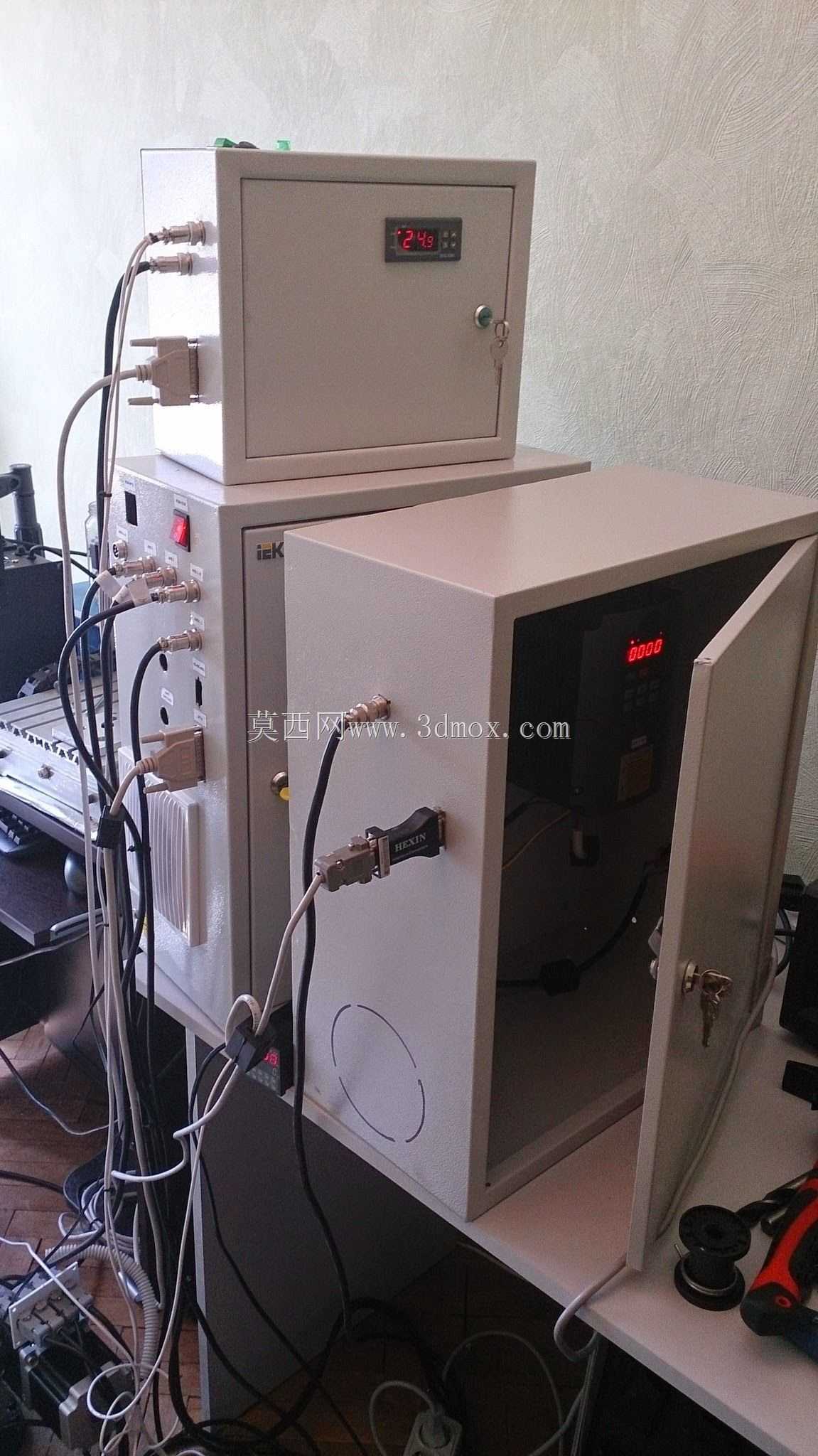

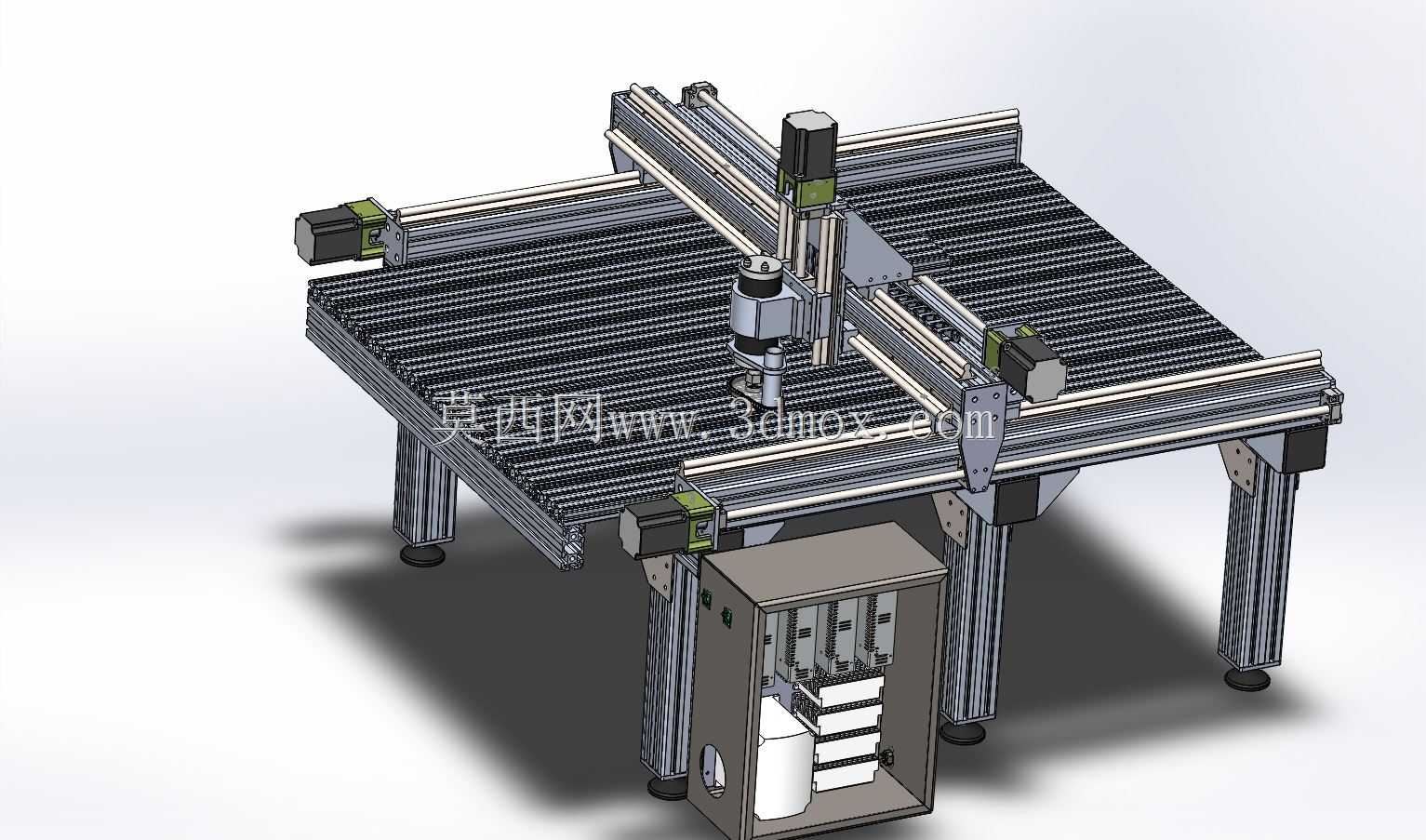

电气控制元件的安装位预留于机架侧方的型材槽内，走线沿铝型材内置槽布置，既保护线缆不受切屑刮损，也让设备整体外观更整洁，操作按钮与急停开关布置在机架前端的易操作位置，方便操作人员上下料时快速触发设备启停，应对突发加工异常。设备的安装边界需要在设备本体尺寸基础上，预留后侧与左右侧的维护空间，方便后期更换传动部件、调整导轨预紧、检修电气线路，前部预留足够的上下料操作空间，满足人工装夹工件、更换刀具的操作需求。
