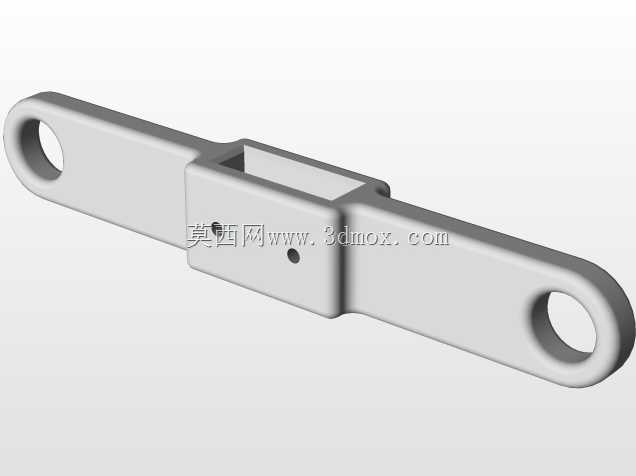

双端铰接式中间带槽连接钩结构设计

这款双端铰接式连接钩，在轻工输送、小型工装夹具、非标自动化传动链路里都有很广的适配场景，很多做短距离往复传动的工位都会用到这类构件，用来衔接动力输出端和执行端，补偿两端安装时的微小同轴度误差，避免硬连接带来的应力集中掰坏安装孔位。从结构设计逻辑来看，两端的铰接孔做了锪平倒角处理，装配销轴的时候可以顺畅导入，孔壁的公差带选的是过渡配合区间，既不会因为间隙过大导致传动过程中出现旷量异响，也不会因为过盈量太大导致现场装配时需要强行敲入损伤销轴表面镀层。中间的开槽结构是整个构件的设计核心，槽腔内部预留了两个螺纹安装位，用来嵌装锁紧块或者行程触发挡片，槽口的边缘做了0.2mm的清根处理，避免铣加工的时候留下刀痕圆角，导致嵌装的配件无法贴合槽底出现装配间隙。整体杆身的截面做了等强度设计，从两端铰接孔位置向中间槽位过渡的时候，壁厚是逐渐变化的，不会出现突然的截面突变导致应力集中点，在承受交变拉载荷的时候，应力可以顺着杆身平滑传递，不会在台阶位置出现断裂隐患。安装边界方面，两端铰接孔的中心距是整个构件的核心安装尺寸，现场布局的时候要预留出杆身摆动的径向空间，因为这类铰接构件在传动过程中会随着两端部件的位移出现小角度的摆转，要是周边布局的其他零件距离杆身太近，很容易在运行过程中出现剐蹭干涉。中间槽位的深度和宽度尺寸，要和配套嵌装的配件尺寸做匹配校验，槽底的螺纹孔深度要满足螺钉拧入深度不小于螺纹直径1.5倍的要求，保证锁紧的时候不会出现滑牙。表面处理采用的是亮面镀铬工艺，一方面可以提升构件的表面硬度，增强耐磨性能，另一方面也能在潮湿的车间环境下起到防锈作用，延长构件的使用寿命。在实际选型应用的时候，要先核算整个传动链路的最大拉力载荷，根据载荷值匹配对应厚度的板材加工这个构件，要是载荷偏大，可以适当增加杆身的厚度，同时把两端铰接孔的衬套换成铜质衬套，降低铰接位置的磨损速率，日常维护的时候只需要定期在铰接孔位置加注润滑脂，就可以保证长期运行的顺畅性，不需要做额外的特殊保养。很多设计新手在做这类连接件的时候，容易忽略杆身过渡位置的圆角处理，直接做成直角台阶，在长期受拉的情况下很容易在直角位置萌生疲劳裂纹，这款构件在所有的截面过渡位置都做了R2以上的圆角过渡，从根源上降低了疲劳断裂的风险。另外中间槽位的侧壁厚度也做了受力校核，不会因为开槽导致整体的抗拉强度下降太多，槽壁的厚度可以承受嵌装配件锁紧时的夹紧力，不会出现槽壁向外张开变形的情况。两端铰接孔的端面和孔轴线的垂直度也做了公差约束，保证装配之后销轴不会出现偏斜，导致传动过程中出现卡滞。
