可调孔径机械虹膜节流调节机构

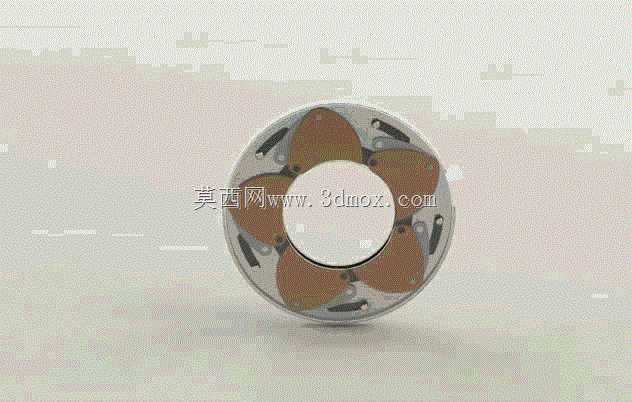

　　在流体管路通径调节、光学设备通光孔径控制、自动化分拣工位的物料限位场景中，这类多叶片联动的机械虹膜结构是兼顾调节精度与结构紧凑性的典型方案。不同于常规闸板、蝶阀类的通径调节结构，机械虹膜依靠周向均布的多片弧形叶片同步摆动，可在环形安装边界内实现中心通径从完全闭合到最大开度的无级连续调节，调节过程中中心通孔始终保持正圆形，不会出现单侧偏移导致的通流截面畸变，这一特性使其在对通流均匀性、光束同轴度有要求的场景中具备不可替代的优势。

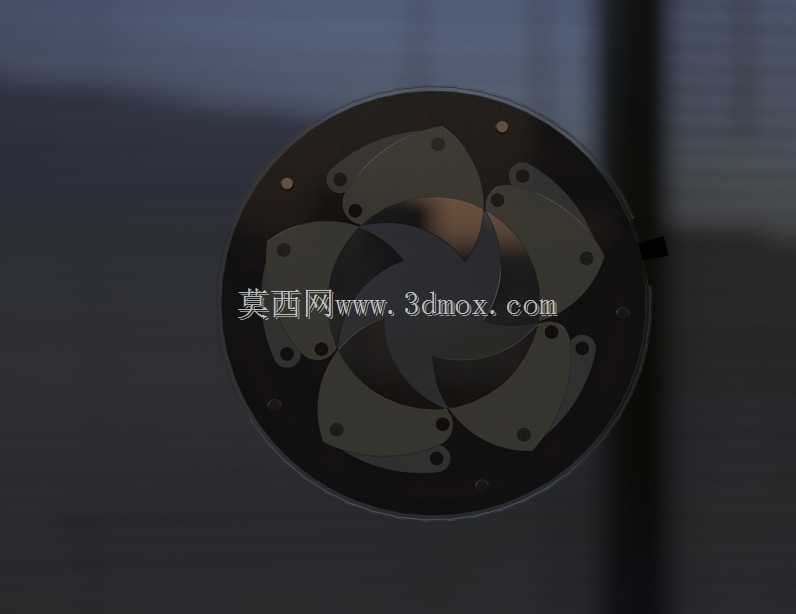

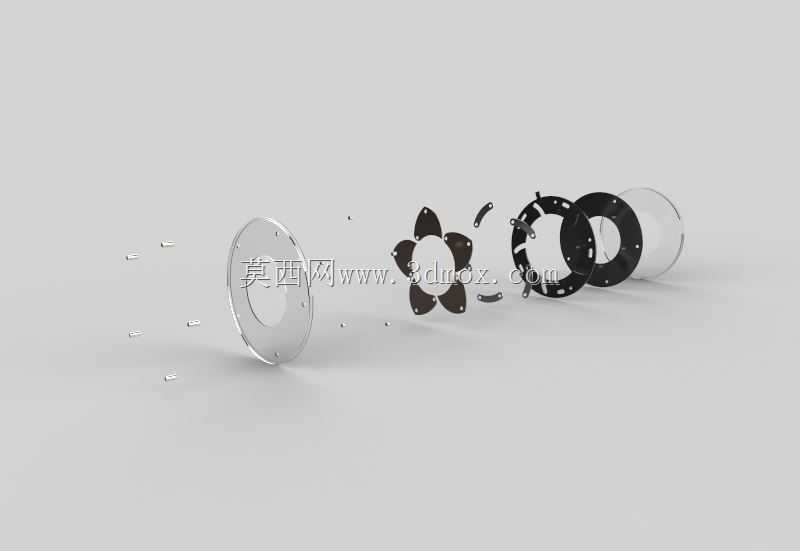

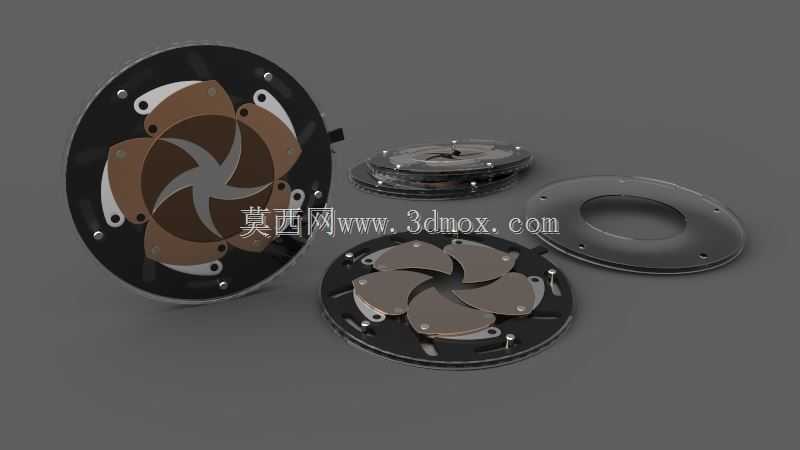

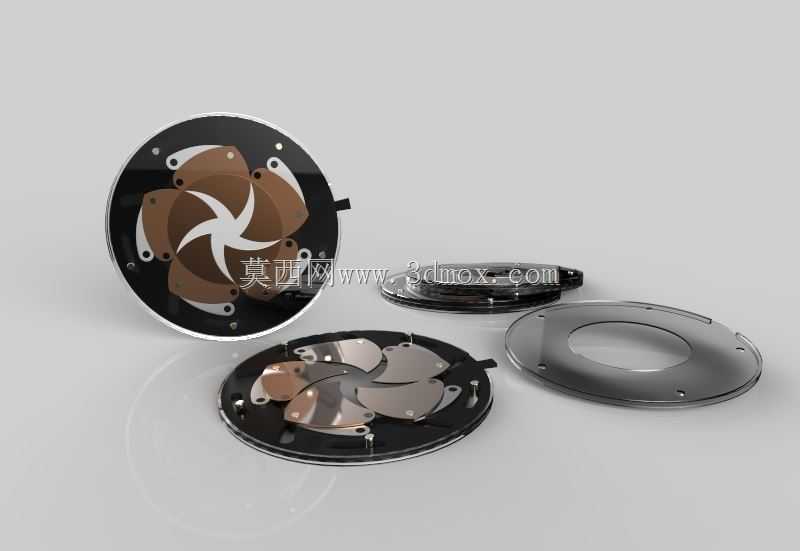

　　从结构设计逻辑来看，这套机构的核心是两层带导向槽的固定环与夹在中间的活动叶片组，每片叶片的根部都带有定位销柱，分别嵌入上下两层环体对应的导向滑槽内，当驱动外层调节环做周向转动时，所有叶片的销柱会沿滑槽轨迹同步滑移，带动叶片绕各自的铰接支点做定角度摆动，多片叶片的弧形边缘共同围合出中心的可变通径。设计过程中需要重点校核叶片的型线轮廓，要保证在任意开度下相邻叶片的边缘都能紧密贴合，不会出现漏缝，同时还要避免叶片摆动过程中发生运动干涉，叶片的厚度选择需要兼顾结构强度与转动灵活性，过厚会增大环体的轴向尺寸，过薄则容易在受压工况下发生形变导致卡滞。

　　安装边界方面，这类虹膜机构整体为扁平环形结构，外径尺寸根据最大通径需求匹配，轴向厚度通常仅为外径的十分之一到八分之一，可直接嵌入管路法兰、设备腔体的安装槽内，不需要额外预留大的轴向操作空间，相比传统的调节阀门能大幅节省安装空间。机构的驱动方式可根据实际工况灵活配置，小尺寸轻载场景可直接采用手动拨杆驱动调节环转动，重载或需要自动控制的场景可在调节环外圈加装齿轮齿圈，配合伺服电机、步进电机实现开度的精准闭环控制，也可通过连杆机构连接气缸、液压缸实现开关量或比例调节。

　　实际工况应用中，用于流体管路节流的虹膜机构需要在叶片贴合面加装密封胶条，同时根据输送介质的腐蚀性、温度特性选择叶片与环体的材质，常规工况采用铝合金阳极氧化处理即可满足轻量化与防锈需求，高温或腐蚀工况则需要选用不锈钢材质并做相应的表面硬化处理；用于光学通光调节的虹膜则需要对叶片表面做哑光发黑处理，避免反光影响光路效果，叶片边缘需要做精磨处理保证通径边缘的圆整度；用于物料分拣限位的虹膜机构则需要适当增大叶片的结构强度，在叶片表面加装耐磨衬层，避免长期被物料冲刷导致磨损过快，影响孔径调节精度。

　　设计建模过程中需要先确定最大通径、最小闭合间隙、整体外径这几个核心参数，再通过运动仿真逐点验证叶片在全行程内的运动轨迹，确认每个角度下的叶片贴合状态与通径尺寸，导向滑槽的曲线轨迹是整个设计的核心难点，轨迹曲率需要匹配叶片的摆动角度，既要保证转动调节时的手感顺滑无卡滞，也要保证在任意开度下机构都具备自锁能力，不会因为介质压力、物料挤压导致叶片自行移位。另外，上下两层固定环的连接结构需要设计成可快速拆卸的形式，方便后期清理叶片间夹杂的杂物、更换磨损的密封件，环体上的安装孔位需要匹配对应行业的标准安装尺寸，降低现场安装的适配难度。
