V型十二缸汽车动力总成结构展示

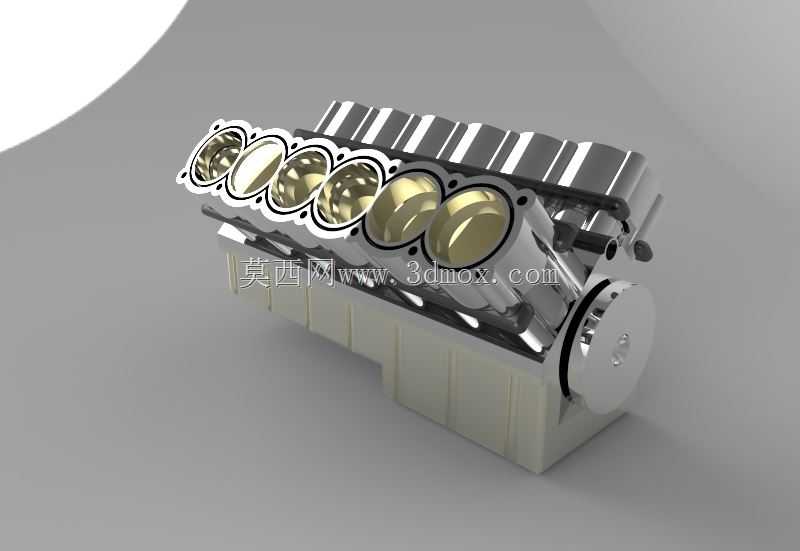

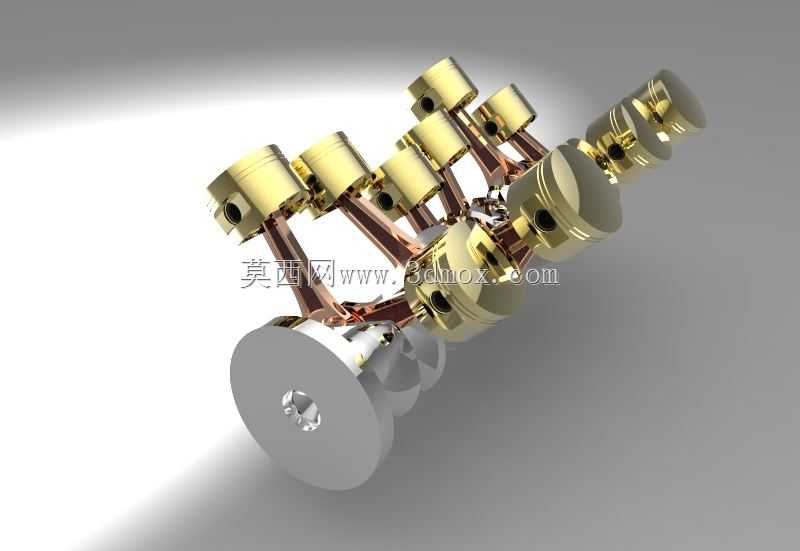

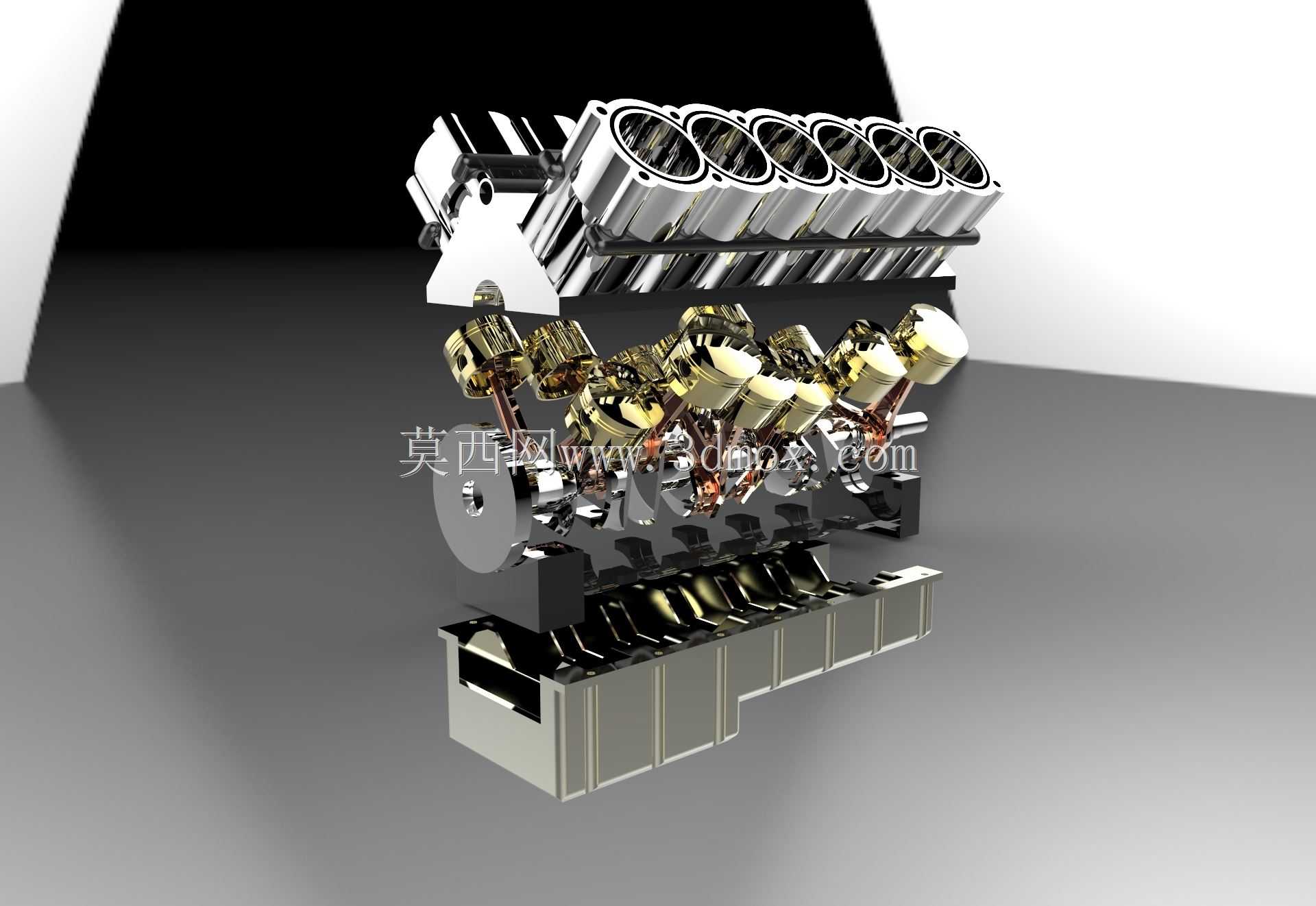

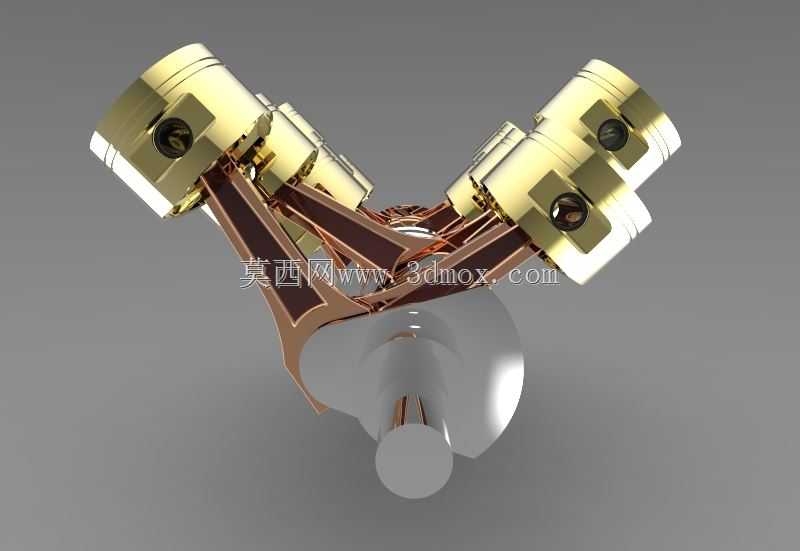

在大排量豪华乘用车、高性能跑车以及重型特种车辆的动力匹配场景中，V12架构内燃机始终是动力平顺性与输出上限的标杆选项，这类动力单元通过两列呈60度夹角排布的六组气缸，实现了做功冲程的无缝衔接，相比直列六缸或V8机型，曲轴每旋转60度即可触发一次气缸做功，动力输出的顿挫感被大幅削弱，同时整机长度相比同排量直列机型缩短近40%，更利于整车前后轴荷的配重优化。从结构设计逻辑来看，这套V12动力单元的建模完全遵循量产机型的工程边界，两列气缸盖集成了进排气道、气门座圈与凸轮轴安装位，缸体部分预留了冷却水道与润滑油道的走形空间，下部的曲轴箱采用龙门式结构设计，既保证了高转速工况下的缸体刚性，也为曲轴、连杆组件的运动预留了充足的避让空间。曲柄连杆机构作为核心做功传递部件，建模时严格还原了活塞销偏置设计、连杆大头的剖分式结构以及曲轴的平衡重布局，活塞往复运动时的侧推力被偏置销座有效抵消，可降低缸套的偏磨风险，曲轴上的12块平衡重对应每一组曲柄销的离心力，能将高转速下的整机振动控制在极低水平。进排气侧的布局充分考虑了实车安装的边界约束，进气歧管布置在V型夹角的中央区域，可缩短进气路径提升充气效率，排气歧管布置在缸体外侧，便于连接三元催化与排气尾段，同时避开了转向机、前副车架等底盘部件的安装空间。油底壳采用湿式结构设计，前部预留了机油泵与集滤器的安装位，后部匹配了飞轮与离合器总成的连接法兰，可直接适配手动或自动变速箱的输入轴对接。从安装适配维度来看，整机的悬置安装点分布在缸体两侧的加强筋位置，三个主悬置点的坐标完全对齐量产大排量车型的动力舱安装位，不需要额外改动副车架结构即可完成换装，整机的宽度、高度与长度参数控制在常规V8机型的1.2倍范围内，可适配多数中大型豪华车的动力舱空间，不会出现与防火墙、翼子板内衬干涉的问题。在零部件的细节还原上，每一组气缸的燃烧室容积、活塞顶部的凹坑造型都对应10.5:1的压缩比设计，可兼容95号及以上标号的汽油，气门弹簧、挺柱、正时链条的安装位都预留了标准公差间隙，装配时可按照量产机型的工艺顺序完成合装，不需要额外修配零部件。这套结构模型可用于动力总成的教学演示、整车总布置的匹配校验，也可作为改装车型动力换装的结构参考，建模过程中对每一处运动干涉都做了提前校验，曲轴旋转时连杆不会与缸体下部发生碰撞，活塞运动到上止点时不会与气门发生碰撞，完全符合内燃机的设计规范。针对高性能车型的散热需求，缸体水道采用分层设计，冷却液可从缸体下部进入，流经缸套外围后进入气缸盖，优先冷却燃烧室与排气门周边的高温区域，再从缸盖前部的出水口连接散热器管路，保证高负荷工况下的整机热平衡。润滑系统采用压力润滑与飞溅润滑结合的方式，主油道布置在缸体中央，可向曲轴主轴颈、连杆轴颈、凸轮轴轴颈提供压力机油，缸壁、活塞销等部位依靠曲轴旋转带起的机油飞溅完成润滑，油底壳内部的挡油板可避免车辆激烈驾驶时机油偏移导致的集滤器吸空问题。
