MINI品牌汽车翼形标识立体结构设计

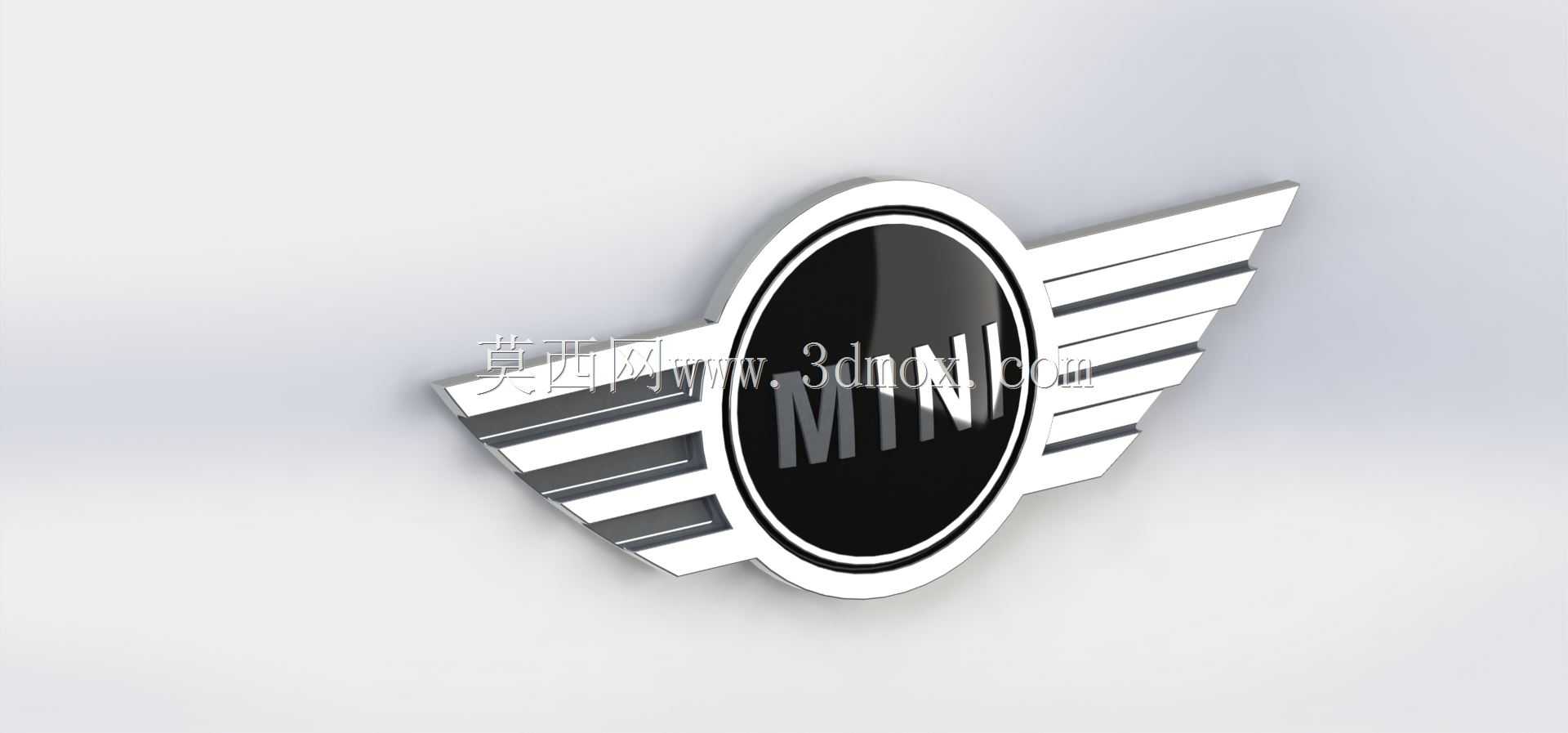

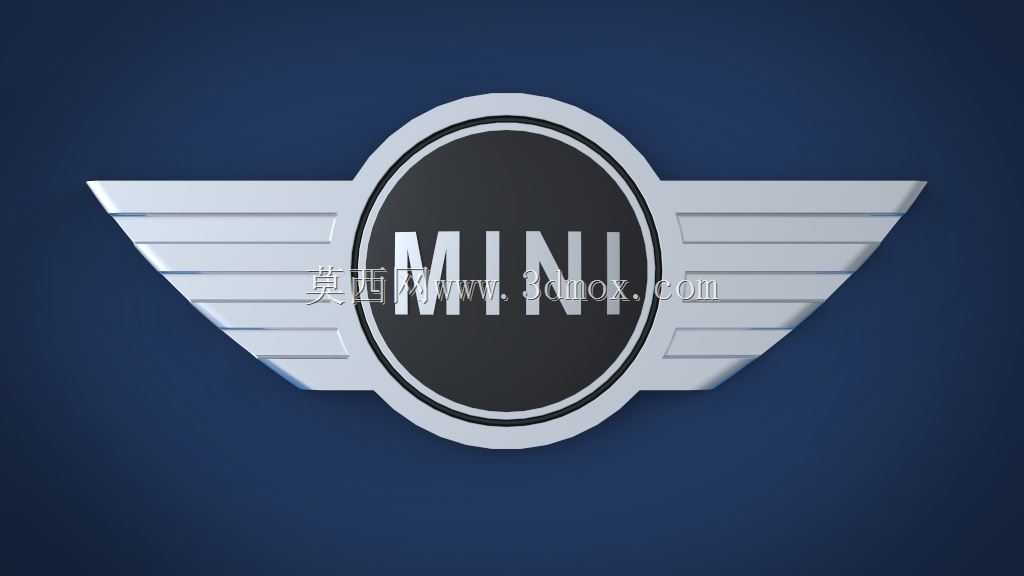

　　在汽车外饰零部件的设计体系中，品牌标识是承担品牌视觉识别、整车外观风格呼应功能的核心外露部件，这类部件的三维结构设计需要同时兼顾视觉辨识度、安装适配性、长期使用可靠性等多维度工程要求，并非单纯的平面图形立体化处理。本次呈现的MINI品牌翼形车标结构，完全遵循该品牌经典的视觉识别基因，采用中间圆形核心区搭配两侧对称翼展的整体布局，圆形区域作为品牌字母标识的承载基体，外圈设置多层环形凸台结构，既能够强化核心视觉区的边界感，也能在实际生产中为表面处理工艺提供分区基准，比如核心黑区的哑光处理、外圈金属环的亮面镀铬处理，都可以依托环形凸台的结构边界做精准的工艺遮蔽，避免不同表面处理区域出现溢边、错位的问题。

　　两侧的翼形结构采用等距分布的横向肋条造型，每一条肋条的拔模角度都经过反复校核，完全满足注塑或者金属压铸生产的脱模要求，不会出现倒扣结构导致的生产脱模困难，肋条之间的凹槽深度控制在合理区间，既能够保留翼形结构的层次感，也不会因为凹槽过深导致积灰、清洁困难的问题，毕竟车标安装在车头或者车尾位置，长期暴露在户外环境，结构的易维护性也是设计阶段必须考量的因素。从安装边界的维度来看，这款车标的整体外轮廓采用对称式设计，安装基准面设置在标识的背面，为平整的贴合面，能够适配不同车型前脸格栅、尾门饰板的安装平面，背面预留的卡扣安装位或者胶贴贴合区域，都和整车安装点的位置做了匹配校核，安装后标识和基座表面的贴合间隙控制在0.2mm以内，不会出现翘边、

　　缝隙不均的问题，能够避免高速行驶时气流进入缝隙产生风噪，也能防止雨水渗入安装位置导致的基座腐蚀问题。在实际的整车应用场景中，这类品牌标识除了基础的品牌识别作用，还需要和整车的外观风格做视觉统一，MINI品牌主打复古精致的小型车设计路线，这款车标的金属质感翼形结构、圆润的边角处理，刚好和整车圆润的线条、复古的装饰风格形成呼应，不会因为标识的造型突兀破坏整车的视觉协调性。从结构强度的设计角度来看，翼形结构的根部和中间圆形基体的连接位置做了加厚过渡处理，避免车辆行驶过程中受到飞石撞击、外力触碰时出现翼片断裂的问题，整个标识的壁厚采用均匀化设计，壁厚差控制在0.5mm以内，无论是采用ABS注塑加表面镀铬的工艺，还是采用锌合金压铸的工艺生产，

　　都不会因为壁厚不均导致生产过程中出现缩痕、翘曲变形的缺陷，能够有效提升生产良率。标识表面的字母结构采用凸起式设计，字母的凸起高度和外圈环形凸台的高度保持一致，既能够保证触摸时的质感，也能避免字母凸起过高在洗车、擦拭过程中出现磨损掉漆的问题，字母的边角全部做了R0.3mm的圆角处理，没有尖锐的棱角，符合汽车外饰件的安全设计要求。很多初入行的结构设计师在做车标类零件设计时，往往只关注平面视觉效果的还原，忽略了工程层面的安装、工艺、可靠性要求，很容易出现设计的模型视觉效果达标，但无法落地生产、安装后适配性差的问题，这款车标的结构设计在还原品牌经典视觉元素的基础上，每一处结构细节都对应了实际生产、安装、使用环节的工程需求，比如翼片的倾斜角度经过多轮视觉评审，既保证正面观察时的翼形舒展感，也能兼顾侧面视角的视觉效果，不会因为角度问题导致侧面观察时标识显得单薄；标识整体的厚度控制在合理范围，不会因为过厚显得突兀，也不会因为过薄导致结构强度不足。在不同配置车型的适配中，这款基础结构的车标还可以通过更换背面的安装结构，适配普通版、运动版等不同车型的安装需求，比如运动版车型可以在标识内部预留发光模块的安装空间，实现点亮效果，不需要重新调整外轮廓的造型，能够最大化提升零件的通用率，降低整车的零部件开发成本。
