工业抗爆防护门实体结构三维设计

　　在石油化工生产厂区、地下人防工程、危险品仓储库房、核电配套辅房这类存在爆炸冲击风险的作业场景中，防爆门是承担冲击波阻隔、防护区域边界密封的核心安防构件，不同于普通民用建筑门体仅承担通行、隔声、保温的基础功能，这类门体需要在瞬时冲击波超压作用下保持结构完整性，避免冲击波及伴随的高温烟气、飞溅破片侵入防护区域，为内部人员、精密设备预留安全缓冲空间。从结构设计逻辑来看，这款防爆门采用单扇外开的铰接布局，门叶主体采用加厚钢板整体折弯成型，内部设置纵横交错的加强筋格构，筋板与面板之间采用分段满焊工艺，避免冲击波作用下筋板与面板脱焊导致整体失稳，门叶边缘设置连续的密封嵌槽，配套耐高低温、抗老化的阻燃密封胶条，关闭状态下胶条受门框止口的均匀挤压，

　　可实现防护边界的烟密、气密要求，避免爆炸产生的有毒有害烟气顺着缝隙渗入防护区。门框部分采用一体式焊接钢框结构，安装时需要与建筑结构的预埋钢板可靠焊接，框体与墙体之间的缝隙采用高强度灌浆料填实，保证冲击波作用下门框不会从墙体锚固位置脱出，铰接侧采用加厚承重铰链，单个铰链的抗剪承载力预留足够的安全冗余，避免爆炸冲击下铰链断裂导致门体脱落，锁止机构采用多点锁止布局，除了操作侧的旋转手轮驱动的主锁舌外，门叶的上下边、自由侧边均设置同步联动的锁止销，锁止状态下锁销同步插入门框对应的锁孔内，将门叶承受的冲击波荷载均匀传递到整个门框结构上，避免局部应力集中导致锁点失效。门叶下部设置的小型观察窗采用多层夹胶抗爆玻璃，

　　玻璃与窗框之间采用阻燃密封胶压接固定，既可以满足日常巡检时不用开门即可观察外侧工况的需求，又不会在冲击波作用下碎裂飞溅形成二次伤害，观察窗的尺寸经过严格核算，在满足观察视野要求的前提下尽可能缩小开孔面积，减少门叶整体结构的强度削弱区域。从安装边界来看，这款门体适配常规的工业建筑门洞尺寸，安装前需要核对门洞的结构强度，墙体厚度需要满足锚固深度要求，门框安装时需要调整垂直度与水平度，保证门叶开关顺畅无卡滞，锁止机构动作灵活无阻滞，密封胶条压缩量均匀一致，安装完成后需要进行多次开关循环测试，确认各锁点同步到位，缝隙均匀。日常运维过程中，需要定期检查铰链的润滑状态、锁止机构的动作灵活性、密封胶条的老化情况，及时清理门框缝隙内的积尘杂物，

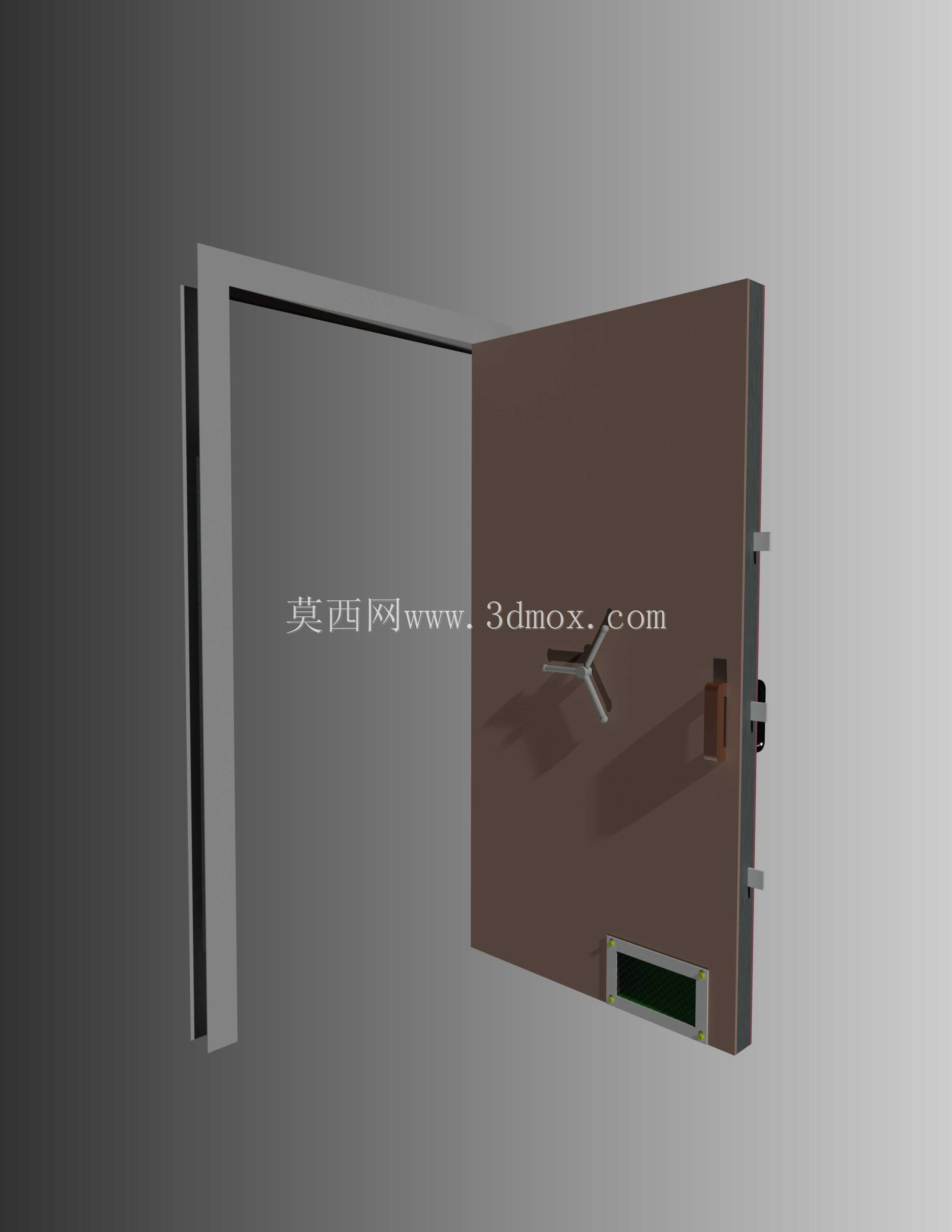

　　避免长期堆积导致门体关闭不严，影响防护密封性能。不同于双扇防爆门多用于大尺寸设备通行洞口，这款单扇结构更适配人员通行、小型物料转运的常规防护洞口，整体结构紧凑，锁止操作便捷，日常状态下可作为普通通行门使用，遇到突发爆炸工况时可快速锁止，承担抗爆防护功能，门叶表面采用防锈涂装处理，可适配化工厂区潮湿、带腐蚀性介质的使用环境，涂装层附着力满足冲击荷载下不脱落、不起皮的要求，避免长期使用后锈蚀削弱板材有效厚度。在三维建模过程中，对门叶的折弯圆角、焊缝预留间隙、铰链的转动配合间隙、锁销与锁孔的配合公差都做了1:1的还原，可直接用于后续的工程出图、结构受力仿真验证、安装施工模拟，也可作为厂区整体安防系统三维布局的配套构件使用，模型中各部件的装配关系完全贴合实际生产装配逻辑，没有冗余的结构特征，方便设计人员根据具体项目的门洞尺寸、抗爆压力等级要求调整板材厚度、加强筋间距、锁点数量等参数，快速适配不同项目的定制化需求。
