梅赛德斯奔驰三叉星徽车标结构设计

作为整车外观辨识度的核心标识部件，这款三叉星徽车标的三维结构设计，需要同时兼顾品牌视觉传达、安装适配性、户外耐候性能等多维度工程需求，在建模阶段就需要把后续量产、装配、使用全流程的边界条件纳入考量。从实际装车场景来看，该类车标主要应用于乘用车辆的前格栅中央、尾门平面、轮毂中心盖等位置，不同安装位的结构设计存在明显差异：前格栅安装位需要预留卡接或螺接的固定结构，匹配格栅的安装孔位公差，同时要考虑行车过程中气流冲击、飞石击打带来的载荷，徽标边缘需要做圆滑过渡处理，避免应力集中导致的断裂或脱落；尾门安装位多采用背胶加定位销的组合固定方式，建模时需要在徽标背面预留胶层容纳槽与定位销安装柱，保证粘贴后的平整度，避免长期使用后出现翘边、脱落问题；轮毂中心盖位置的车标尺寸更小，需要匹配轮毂中心的沉台尺寸，同时考虑轮胎高速旋转带来的离心力，结构壁厚需要做均匀化处理，避免动平衡偏差。

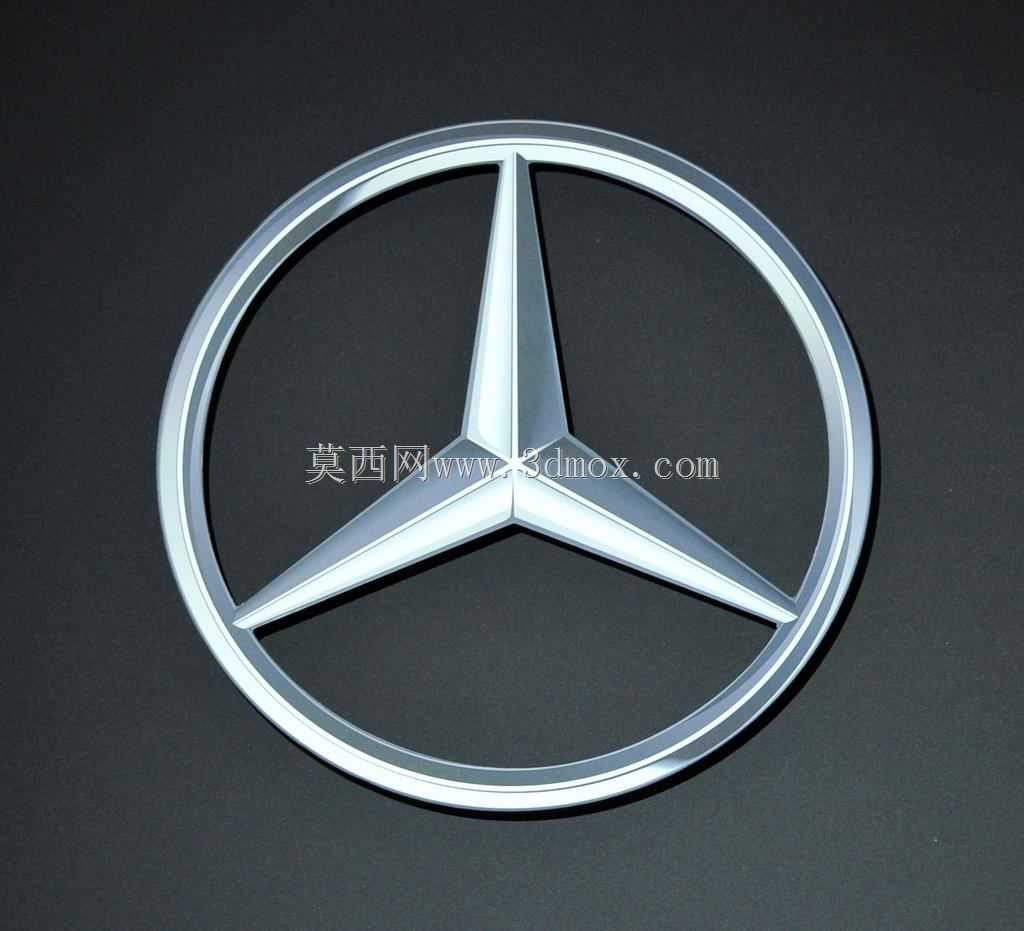

从设计思路层面，这款三叉星徽的曲面构建完全遵循品牌视觉规范，环形外框的截面采用渐变圆弧设计，从正面看外框宽度均匀一致，侧面则带有轻微的楔形倾斜，既可以降低行车时的风阻系数，也能在不同光线角度下呈现出均匀的金属反光效果，强化品牌标识的视觉冲击力。中间的三叉星结构采用等厚曲面过渡，三个星瓣的夹角严格保持120度均分，星瓣从中心交汇点向外框延伸的过程中，厚度逐渐收窄，边缘做R0.3-R0.5的圆角处理，既避免锐边带来的加工、安装划伤风险，也能让金属质感的呈现更具层次感。建模过程中需要重点管控曲面的G2连续精度，尤其是星瓣与外框衔接的位置、星瓣中心交汇的位置，不能出现曲面褶皱、曲率突变的问题，否则后续电镀、抛光工序完成后，会出现明显的光影瑕疵，影响标识的精致感。

从安装边界与尺寸管控来看，常规乘用车前格栅使用的该款车标，整体外圆直径控制在70mm-95mm区间，具体尺寸根据不同车型的格栅尺寸做适配调整，整体厚度不超过12mm，避免突出格栅平面过多影响前脸整体造型协调性；背面的固定螺柱高度根据格栅板材厚度做匹配，通常预留3-5mm的螺母锁紧余量，螺柱位置设置在徽标重心对应的中心区域，保证安装后受力均匀。尾门使用的同款车标尺寸通常在55mm-80mm区间，背面的胶槽深度控制在0.8mm-1.2mm，刚好容纳常规亚克力泡棉胶的厚度，保证粘贴后徽标背面与车身钣金完全贴合，不会出现缝隙积水、积灰的问题。轮毂中心盖使用的车标直径通常在45mm-65mm，背面设置环形卡爪结构，卡爪的倒扣量控制在0.8mm-1.2mm，既可以保证安装时的卡接牢固度，也不会因为倒扣量过大导致拆卸困难。

从实际使用的功能特性来看，这款车标的结构设计还需要考虑户外使用的耐候性需求，所有外露曲面不能存在凹陷的积水面，避免雨水长期滞留导致的电镀层腐蚀；壁厚设计保持均匀，常规壁厚控制在2.5mm-3mm，避免注塑成型时出现缩痕、翘曲等缺陷，影响表面外观质量。针对不同的表面处理工艺，建模时也需要做对应的结构调整：采用电镀工艺的版本，需要在背面设置电镀工艺孔，保证电镀液的流通与排出，避免积液残留；采用金属材质压铸成型的版本，需要预留拔模斜度，通常外表面拔模斜度不小于1度，内表面不小于1.5度，保证压铸成型后的顺利脱模。在结构验证阶段，还需要通过模拟装配确认车标与安装基座的匹配间隙，周圈间隙控制在0.3mm-0.5mm，既不会因为间隙过大出现松动晃动，也不会因为间隙过小导致装配困难。
