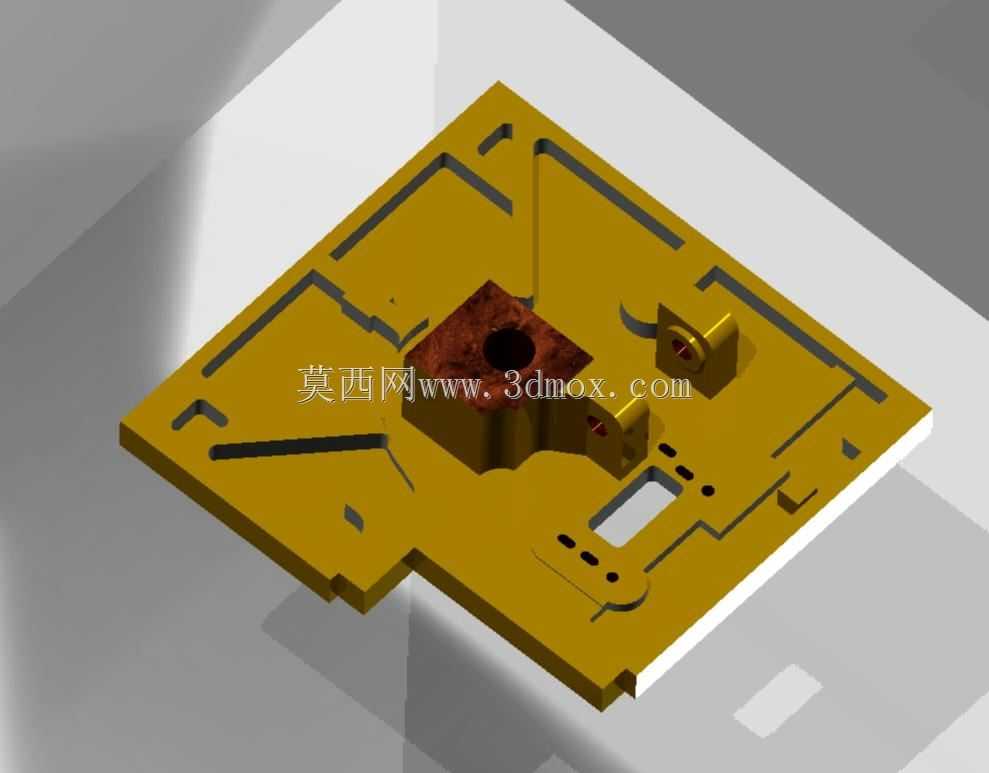

多工位旋转类设备在电子元器件组装、小五金件精密检测、小型塑胶件二次加工场景中应用十分广泛,这类设备核心的承载基础就是旋转底座中间板,它直接决定了整套旋转机构的运行稳定性、工位重复定位精度以及长期运行的结构可靠性。从实际产线落地的角度看,这类20工位的旋转底座中间板,首先要匹配间歇式凸轮分割器的输出法兰安装尺寸,板体中心的沉孔结构是直接与分割器输出端定位止口配合的,配合公差通常选H7/h6的小间隙配合,保证装配时的同轴度,避免旋转过程中出现盘面跳动,影响各个工位的加工或检测精度。板体上分布的多组异形槽道,并不是随意设计的减重结构,每一条槽道都对应工位切换过程中,载具的滑动导向、检测传感器的走线排布、以及工位下方顶升机构的避让空间,比如靠近板边的长直槽,是给每个工位的工件到位检测光纤预留的安装调节位,现场调试时可以根据不同工件的尺寸,微调传感器的前后位置,不用重新在板体上打孔攻丝,大幅缩短产线换型的调试周期。板体上凸起的带孔安装座,是用来固定工位载具的定位销与快速夹钳的,每个安装座的孔位位置度公差控制在0.02mm以内,保证20个工位装载工件后,旋转到加工位时,工件的位置偏差不会超出加工头的允许行程范围。从结构设计的思路来看,这类中间板没有采用整块实心钢板铣削的方案,而是通过槽道镂空的方式,在保证整体结构刚性的前提下,尽可能降低板体自身重量,减少分割器的负载扭矩,选配分割器的时候就可以不用选过大扭矩的型号,一定程度上降低整套设备的制造成本。板体边缘的缺口结构,是对应设备机架上的固定挡停机构预留的,当旋转盘需要回零定位时,挡停销可以直接卡入缺口,完成初始位置的校准,不用额外在板体侧面加装独立的回零挡块,减少装配零件数量的同时,也避免了外接挡块松动带来的回零偏差。在安装边界方面,这类中间板的整体外形尺寸要匹配旋转工位的回转直径,保证20个工位同时装载工件时,工件最外侧不会超出设备安全防护门的内部空间,板体底部与分割器连接的安装孔采用沉头设计,螺栓锁紧后头部不会突出板体上表面,避免干涉工位载具的水平滑动。板体表面做了硬质氧化处理,在长期的工位切换摩擦、车间油污侵蚀的环境下,表面不会轻易出现锈蚀、刮痕凸起,防止载具移动时出现卡滞。实际使用中,这类中间板还要承受每个工位上工件、载具的总重量,20个工位满载时总负载接近80公斤,加上旋转启停时的惯性冲击,板体的厚度选择经过了受力仿真验证,在最大负载下板体的最大形变量不超过0.01mm,完全满足精密加工场景的精度要求。板体上分布的小圆孔,一部分是用来安装拖链的固定端,给旋转过程中的工位气路、电路管线提供固定点,避免管线在旋转过程中缠绕拉扯,另一部分小孔是预留的气路通孔,给需要负压吸附固定工件的工位提供真空气路的走管空间,不用在板体表面额外铺设气路管线,让整个旋转盘面的布局更加整洁,减少管线剐蹭带来的故障隐患。在装配顺序上,这块中间板要先预装在分割器输出端,打表检测板体上表面的平面度、旋转时的端面跳动,调整到公差范围内之后,再逐个安装各个工位的载具组件,避免后续装配完成后再调整底座带来的重复拆装工作量。对于做非标自动化设备的结构工程师来说,这类多工位旋转底座的中间板设计,最容易忽略的就是槽道边缘的倒角处理,如果槽道边缘没有做R角倒角,现场走线的时候很容易划伤气线、电线的绝缘层,长期运行磨损后会出现气路泄漏、电路短路的问题,所以在建模阶段就要把所有走线、走管的槽道边缘都加上0.5mm的倒角,从设计源头规避这类现场装配的常见问题。另外板体上的安装孔全部采用通孔加背面沉台的设计,不仅方便螺栓锁紧操作,也能在后期维护拆卸时,不用抬升整个板体就能取出螺栓,降低设备维护的难度。
