汽油发动机活塞结构三维设计

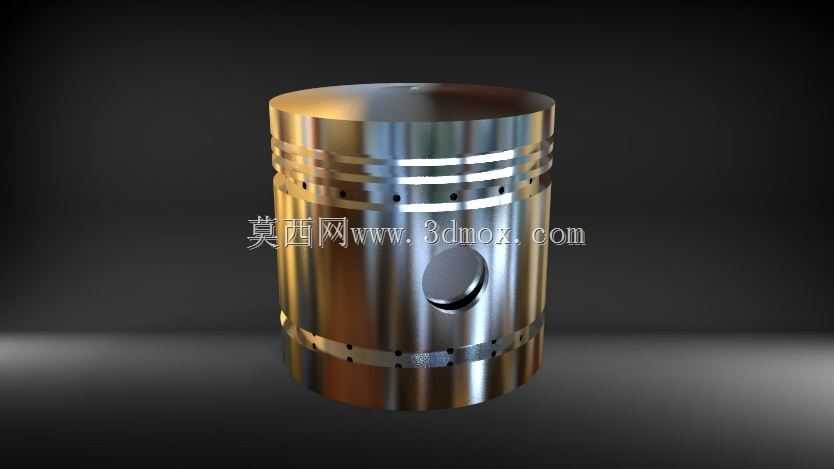

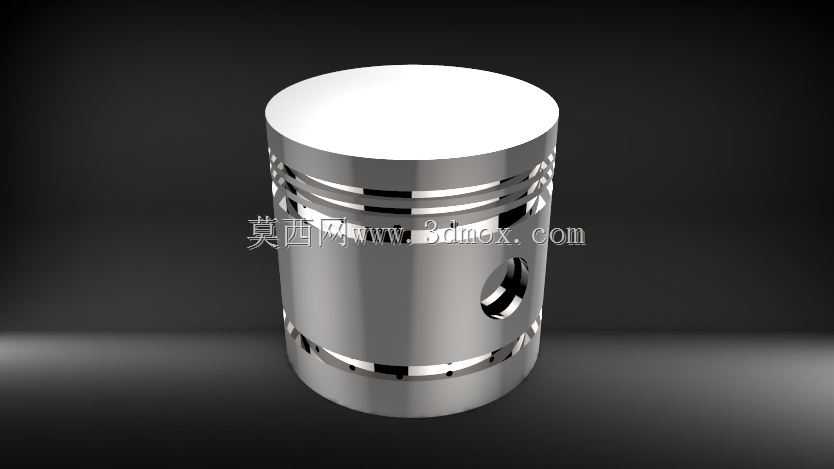

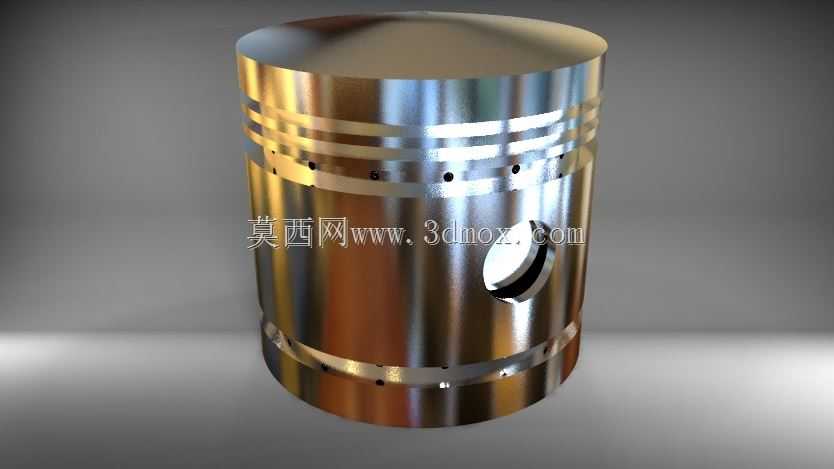

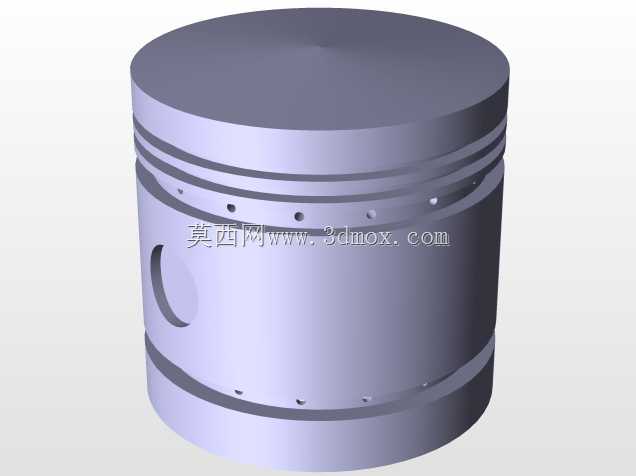

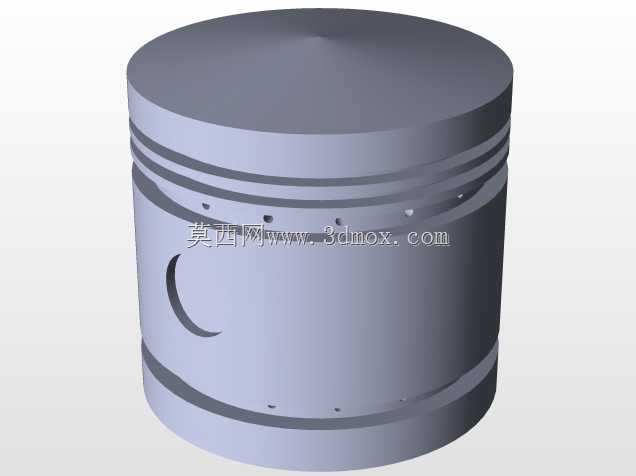

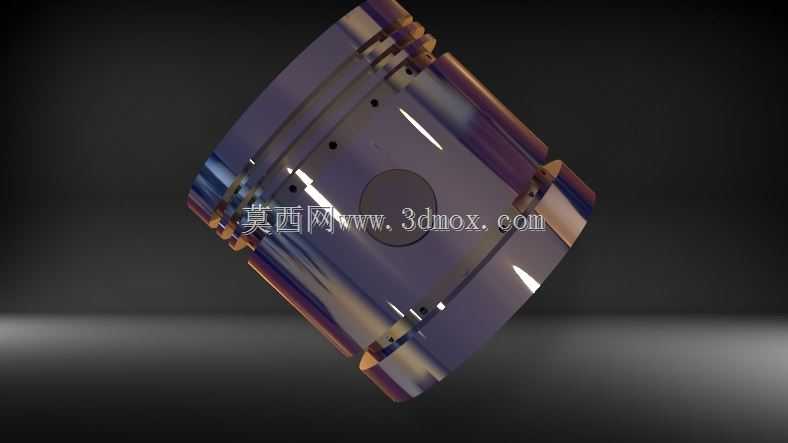

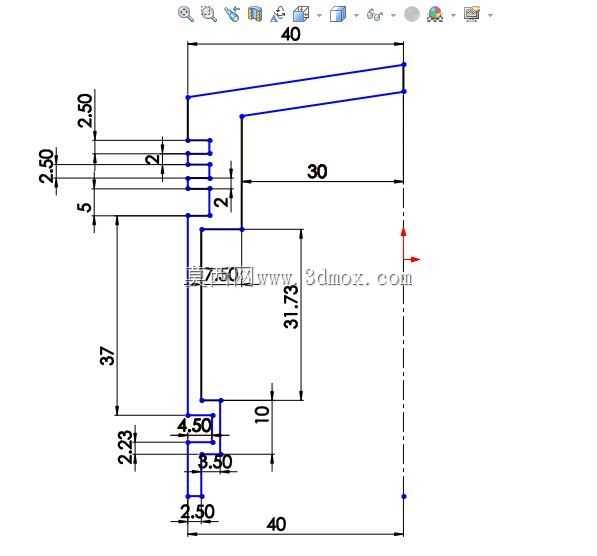

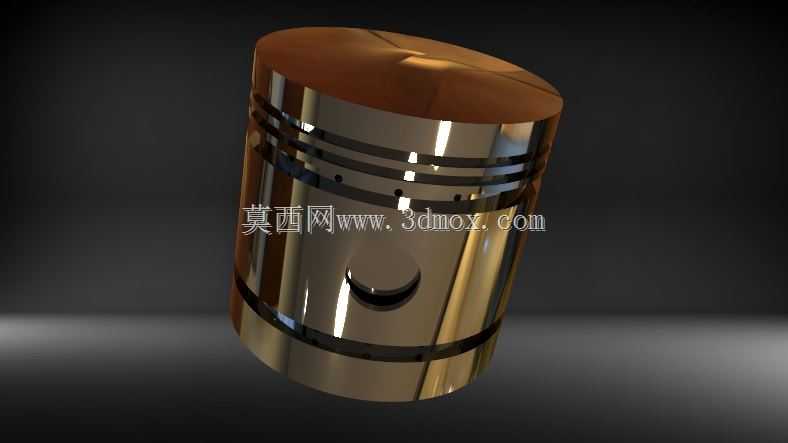

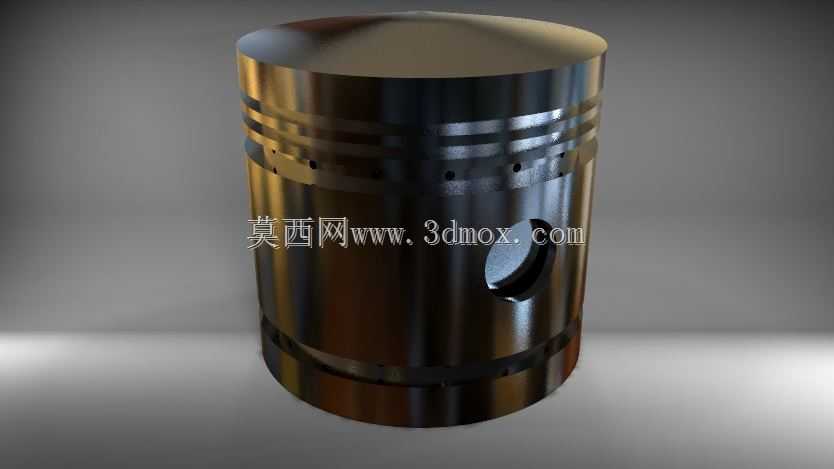

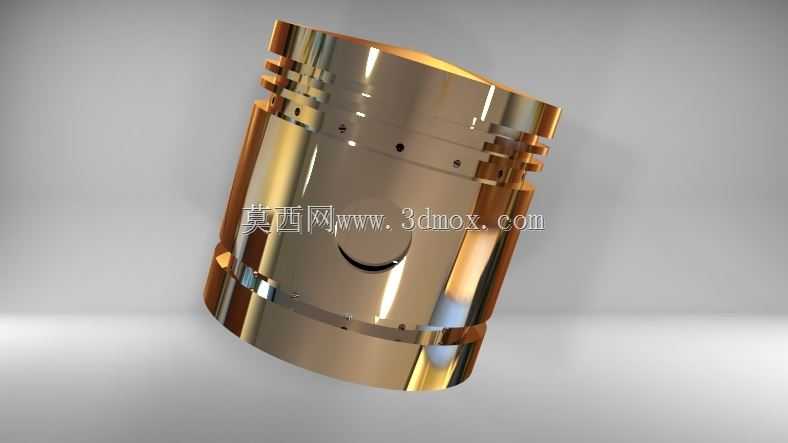

作为发动机核心往复运动部件，活塞的设计精度直接决定整机动力输出效率、运行可靠性与服役寿命，这款汽油发动机活塞的三维建模完全围绕量产机型的实际工况展开，所有结构尺寸均匹配常规小排量汽油机的安装边界，可直接用于教学演示、结构改型参考或者装配仿真验证。从实际应用场景来看，这类活塞主要适配排量1.0-1.6L的自然吸气汽油机，覆盖家用乘用车、小型通用动力机械、轻型摩托类动力单元的装机需求，工作过程中需要承受燃烧室点火瞬间的高温高压燃气冲击，同时在气缸内做高频往复直线运动，将燃气爆发压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，是完成发动机能量转换的核心承载构件。设计过程中优先保证结构的受力合理性，活塞头部采用平顶结构设计，这种结构的优势在于加工工艺简单，受热面积更小，能有效降低活塞顶部的热负荷积累，同时平顶结构可以让燃烧室的混合气涡流形成更稳定，避免不规则燃烧导致的爆震风险。头部环带区域预留了三道环槽，上方两道为气环安装位，最下方一道为油环安装位，气环的作用是密封燃烧室与曲轴箱之间的间隙，防止高压燃气窜入曲轴箱稀释机油，同时将活塞头部吸收的热量传递给气缸壁完成散热；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，环槽的尺寸公差严格匹配量产活塞环的配合间隙，保证热态工作状态下不会出现卡环、漏气的问题。活塞销座采用对称式加强结构，销孔位置做了偏心设计，偏移量控制在0.5-1mm区间，这种设计可以有效缓解活塞经过上止点时的换向敲击，降低发动机运行过程中的机械噪音，同时销座与活塞主体的过渡区域做了大圆角处理，避免应力集中导致的销座开裂问题，销孔内部预留了卡簧安装槽，用于限制活塞销的轴向窜动，防止活塞销脱出刮伤气缸壁。裙部设计为椭圆形变截面结构，因为活塞工作时头部温度高于裙部，热膨胀量更大，冷态装配时裙部与气缸壁保留0.02-0.04mm的配合间隙，热态膨胀后裙部可以与气缸壁形成良好的贴合导向，避免拉缸故障，裙部表面的型线经过优化，在往复运动过程中可以形成均匀的润滑油膜，降低摩擦阻力，减少裙部的磨损量。从安装边界来看，这款活塞的总高度、缸径匹配常规汽油机的气缸尺寸，活塞销直径、环槽宽度均符合通用小排量汽油机的配套规格，装配时不需要对气缸、连杆等周边部件做额外修改，可直接完成虚拟装配验证。建模过程中所有特征均采用参数化驱动，修改缸径、压缩高、环槽位置等参数时可以快速完成系列化机型的活塞改型，头部与裙部的壁厚经过受力仿真校核，在保证结构强度的前提下尽可能降低活塞整体重量，减少往复运动的惯性力，降低曲轴连杆机构的负荷，提升发动机的高转速响应能力。实际工程应用中，这类活塞的三维模型还可以用于有限元热分析、运动学仿真，验证不同工况下活塞的热变形量、应力分布，提前预判结构薄弱点，减少物理样机的试制次数，缩短产品开发周期，对于刚接触发动机结构设计的从业者来说，这个模型也能直观展示活塞的各部分结构功能，理解活塞与活塞环、活塞销、气缸、连杆等部件的配合关系。
