Creo多基准面与草图创建的多几何体建模方法

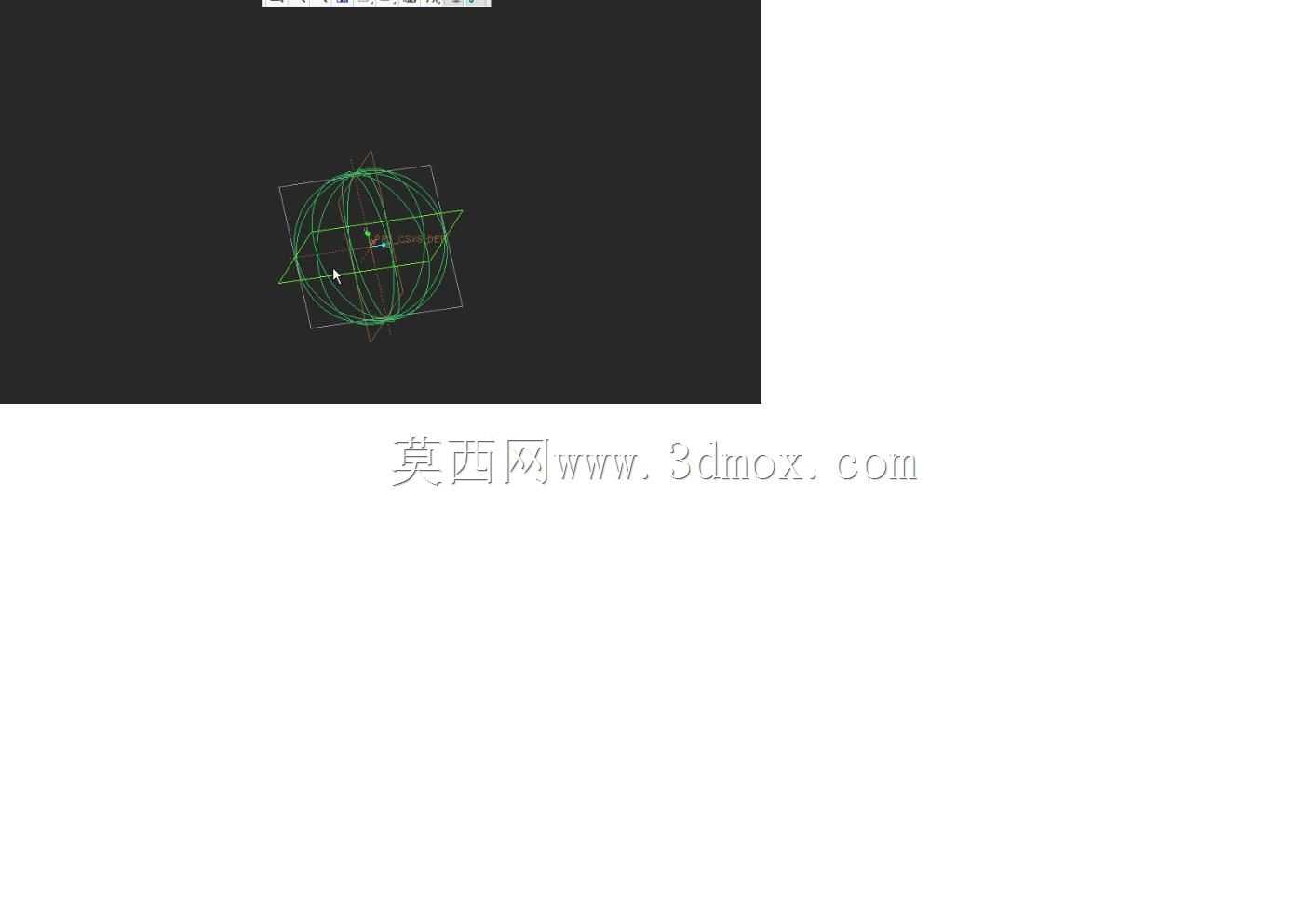

在蜗壳类等复杂曲面零部件的结构设计工作中，基准面与草图的创建效率直接决定了整体建模周期，很多刚接触三维建模的工程师容易陷入逐个偏移基准面、逐张绘制草图的低效循环，尤其是面对流道曲率连续变化、安装位分布在不同空间角度的零件时，反复调整基准参照的过程会占用大量有效设计时间。这套多几何体建模逻辑的核心，是把不同空间位置的草图、对应参照的基准面做分组管理，在建模初期就根据零件的功能分区划定几何组的边界，比如蜗壳的进口流道段、蜗室扩压段、出口法兰段，每个区段单独建立独立的几何集合，每个集合内的基准面只服务于对应区段的草图绘制，不会出现全局基准面混杂、草图参照混乱的问题。从实际应用场景来看，这类建模方法不止适用于泵类蜗壳零件，在风机壳体、异形流道构件、多方位安装支架的设计中同样能发挥作用，这类零件的共同特点是不存在统一的分型方向，不同功能段的截面朝向存在空间角度差，如果仅靠三个默认基准面做偏移，会生成大量冗余的基准特征，后续修改时很容易出现参照丢失、特征报错的问题。在设计思路上，不需要在建模初期就把所有基准面一次性创建完成，而是跟着每个几何段的建模进度同步搭建参照，比如绘制蜗室段的截面草图前，先根据该段流道的中心轨迹线，在轨迹的对应节点位置创建法向基准面，基准面的定位直接关联轨迹线的参数，后续调整流道曲率时，基准面会自动跟随轨迹更新位置，对应的草图截面也会同步完成位置更新，不需要手动逐个调整基准的定位尺寸。关于安装边界的控制，每个几何组内的草图绘制阶段就要同步考虑后续装配的干涉问题，比如出口法兰的连接孔位草图，在创建对应的基准面时就要提前预留法兰厚度的偏移量，基准面的位置直接选在法兰的密封面位置，绘制孔位草图时直接以该基准面为草绘平面，孔的中心定位尺寸直接关联相邻几何组的外形轮廓，避免后续装配时出现法兰面与相邻管路错位、孔位与螺栓空间干涉的问题。很多工程师在多几何体建模时容易犯的错误，是不同几何组之间的参照互相引用，比如用进口段的草图边线作为蜗室段基准面的定位参照，这样在修改进口段尺寸时，整个后续特征树都会出现连锁报错，正确的逻辑是每个几何组的基准参照尽量锚定在全局默认基准或者零件的核心基准轴上，跨几何组的参照只引用最终的实体边线或者成型特征，不引用中间的草图、基准面等过程特征，这样单个几何组的修改不会影响其他区段的特征稳定性。从建模效率的实际表现来看，掌握这种分组创建基准与草图的方法后，复杂蜗壳类零件的建模周期能缩短近四成，尤其是后续做方案迭代时，不需要在特征树里翻找大量混杂的基准特征，只需要进入对应的几何组就能调整对应区段的草图与基准参数，特征树的整洁度也会大幅提升，不会出现几十上百个基准面堆叠在特征树顶部的情况。另外在草图绘制环节，同一几何组内的多个草图可以共享同一组基准参照，比如同一区段上不同位置的加强筋草图，不需要为每个筋位单独创建基准面，只需要在该几何组内创建一个统一的偏移基准，所有筋位的草图都以该基准为参照做尺寸定位，既能减少基准特征的数量，也能保证同一区段内特征的定位基准统一，避免出现不同筋位的定位尺寸混乱、公差累积的问题。在处理空间角度倾斜的安装位时，多几何体模式下可以单独在对应几何组内创建倾斜基准面，不需要调整全局的坐标系方向，倾斜基准的定位直接关联安装位的设计角度参数，绘制安装孔草图时直接在该倾斜基准上作业，绘制完成后直接做拉伸切除即可，不需要反复调整草绘视图方向，也不会出现因为坐标系方向不对导致的特征拉伸方向错误的问题。
