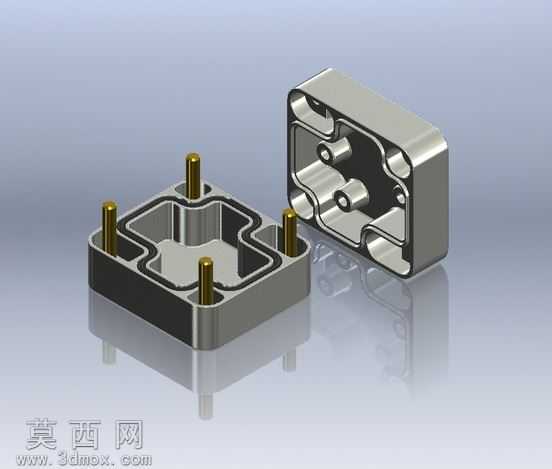

IP66防护等级压铸铝框结构设计

本作品为满足IP66防护等级要求的压铸铝框结构三维建模成果，建模阶段采用参数化设计思路，先基于防护壳体的安装空间、密封配合公差要求绘制二维草绘轮廓，对框体的圆角过渡、安装柱定位、密封槽走线进行全参数约束，确保后续修改尺寸时整体结构可同步更新，避免出现特征脱节的问题。建模过程中重点还原压铸工艺的结构特性，对框体的壁厚做均匀化处理，所有转角位置均设置适配压铸生产的工艺圆角，避免出现壁厚突变导致的压铸冷隔、缩孔缺陷，同时在四个安装柱位置做局部加厚处理，保证螺丝锁附时的结构强度，不会出现柱体断裂的问题。密封结构设计上，在框体的配合面开设连续的密封胶圈安装槽，槽体的深度、宽度尺寸根据密封胶条的压缩率做精准匹配，确保上下框体扣合后胶条可产生均匀的压缩变形，完全阻断粉尘、液体的侵入路径，达到IP66的防护要求。材质渲染阶段，为铝框主体赋予哑光压铸铝合金材质，还原压铸生产后经喷砂处理的细腻金属质感，对安装铜柱单独赋予黄铜金属材质，区分不同零件的材质差异，同时在场景中添加柔和的环境反射效果，清晰呈现框体的边角轮廓、密封槽的结构细节，让整体渲染效果贴近真实零件的视觉表现。结构细节上，框体内部设置多组定位凸台与加强筋，既可以对内部安装的电子元器件起到定位支撑作用，也能在不额外增加框体壁厚的前提下提升整体结构的抗形变能力，降低外部挤压、冲击对框体造成的变形风险，上下框体的配合位置设置定位止口，确保装配时可快速对齐，不会出现错位偏移的问题，四个角的安装柱位置预留足够的螺丝沉头空间，保证螺丝锁附后端面不超出框体表面，避免影响后续的整体安装。整个建模过程严格遵循压铸零件的设计规范，所有特征均具备生产可行性，没有出现无法脱模、壁厚不均等工艺缺陷，可直接用于后续的模具开发、结构验证环节。
