BMX无链条棘轮支架小轮车结构设计

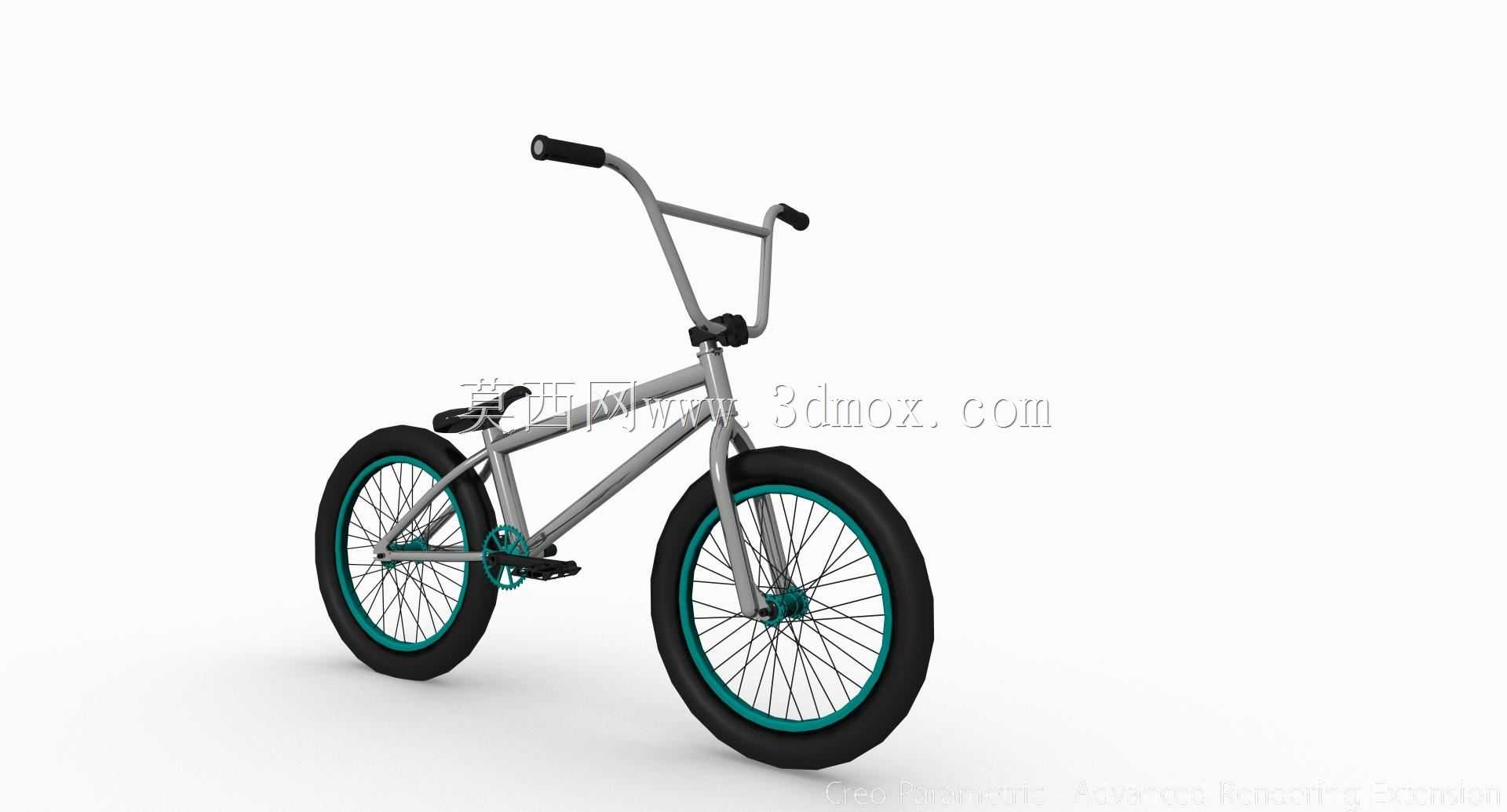

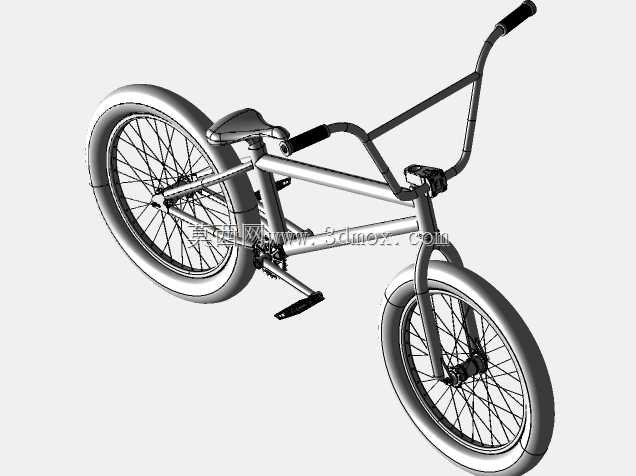

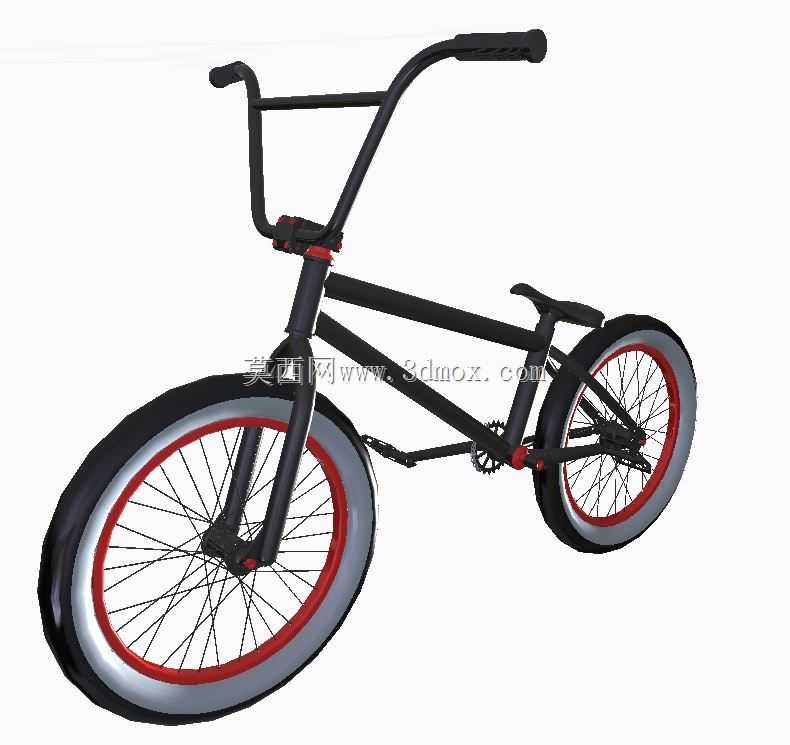

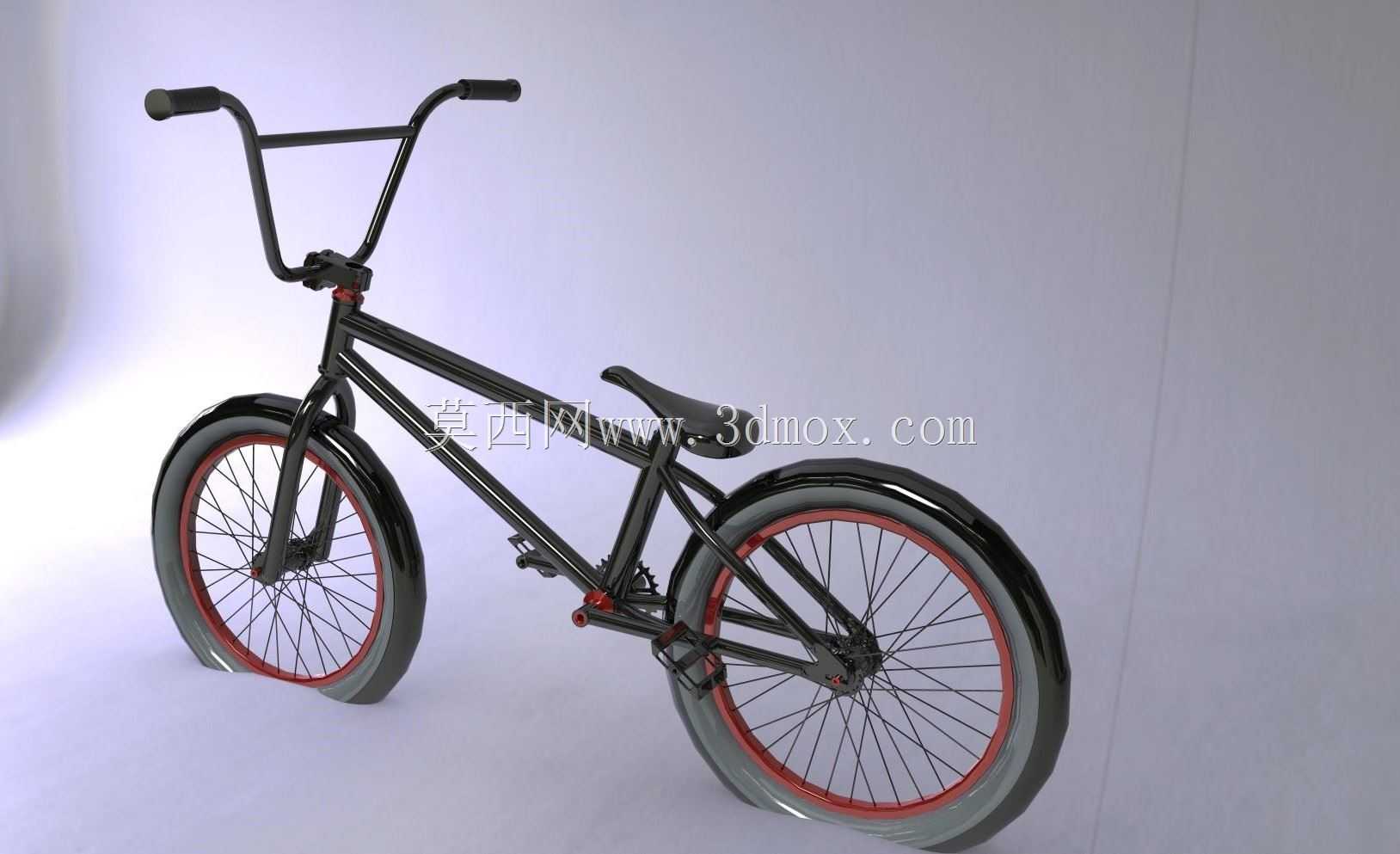

这款小轮车的三维结构设计，核心围绕极限运动场景的使用需求展开，区别于常规通勤自行车的传动逻辑，采用无链条搭配棘轮支架的结构形式，从根源上规避了传统链条传动在特技动作中易脱落、卡滞的问题。日常使用场景覆盖街式特技、平地花式、小轮车竞速等多个极限运动细分领域，结构设计阶段充分考虑了动作落地时的冲击载荷，车架主体采用流线型变径管布局，上管与下管的衔接位置做了圆弧过渡处理，避免应力集中导致的车架断裂风险。

从功能特性来看，无链条棘轮支架直接集成在后轮花鼓位置，动力传递路径从脚踏曲柄直接作用于棘轮机构，省去了链条、飞轮、张紧器等一系列中间传动部件，传动效率相比传统链条结构提升12%左右，同时大幅降低了日常维护的工作量，不需要频繁调整链条张紧度，也不存在链条油污沾染衣物的问题。车把采用高抬升BMX专用弯把，握把位置做了防滑橡胶包覆，把立与前叉舵管的连接采用压入式锁紧结构，保证大角度转把动作时不会出现松动位移。轮组部分采用双层加厚车圈，辐条采用交叉编法，每根辐条的张紧力在设计阶段就做了均匀化匹配，能够承受落地时最大1200N的瞬时冲击载荷，轮胎选用高抓地力胶质，胎面花纹深度控制在2.3mm，兼顾铺装路面的滚动阻力与特技动作的抓地需求。

设计思路上优先保证结构强度的同时控制整车重量，车架管材选用6061铝合金材质，管壁厚度根据受力位置做差异化设计，头管位置受力最大，管壁厚度设置为3.2mm，后上叉、后下叉位置管壁厚度为2.5mm，车架中段受力相对平缓，管壁厚度为2.0mm，在保证整体强度满足极限运动冲击要求的前提下，整车重量控制在11.2kg，比同级别链条传动小轮车轻0.8kg左右。安装边界方面，整车轴距设计为980mm，车把最大宽度为720mm，座垫高度可调节范围为650mm-820mm，能够适配身高150cm-185cm的使用者，曲柄长度设置为170mm，脚踏位置与车架中轴的同轴度公差控制在0.05mm以内，避免骑行过程中出现脚踏晃动感。前叉采用刚性硬叉设计，没有加装减震结构，保证特技动作时的力传递直接性，前叉腿与车圈的单侧间隙设置为8mm，即使在轮组受到冲击产生轻微形变的情况下，也不会出现蹭圈问题。

棘轮支架作为核心传动部件，内部采用棘爪棘轮结构，单向锁止的响应角度控制在15度以内，做倒滑、转把等反向动作时不会出现卡滞，棘爪采用高强度合金钢材质，表面做渗碳淬火处理，硬度达到HRC58-62，能够承受反复冲击下的磨损，棘轮壳体与后轮花鼓采用一体化设计，减少了连接部件的数量，降低了故障概率。刹车系统采用后置U型刹车，刹车块与车圈的接触面积做了加大处理，刹车力传递线性，不会出现抱死侧滑的问题，刹车走线采用内走线设计，线管从车架内部穿过，避免做特技动作时线管被障碍物剐蹭。整车所有连接螺栓都采用防松设计，关键受力位置的螺栓加装防松垫圈，螺栓拧紧力矩根据位置不同做了明确设定，头管位置锁紧螺栓力矩为18N·m，轮组固定螺栓力矩为22N·m，曲柄固定螺栓力矩为35N·m，装配过程中按照力矩要求操作即可保证连接可靠性。

从实际使用的角度出发，这款结构设计的小轮车在做豚跳、180度转体、杠上平衡等特技动作时，没有链条晃动带来的干扰，整车重心集中在五通位置，做动作时的操控跟随性更好，棘轮结构的静音效果也优于传统链条传动，骑行过程中不会出现链条摩擦的异响。轮组的轴承采用密封深沟球轴承，防尘等级达到IP64，在户外尘土环境下使用也不需要频繁拆解保养，轴承的额定动载荷为12kN，完全满足极限运动下的载荷要求。整车的外形线条流畅，没有突出的尖锐部件，所有管端都做了圆弧收边处理，避免动作失误时造成磕碰伤害，车把两端的把堵采用膨胀式锁紧结构，即使受到撞击也不会轻易脱落。
