越野车辆双横臂悬架叉骨衬套结构

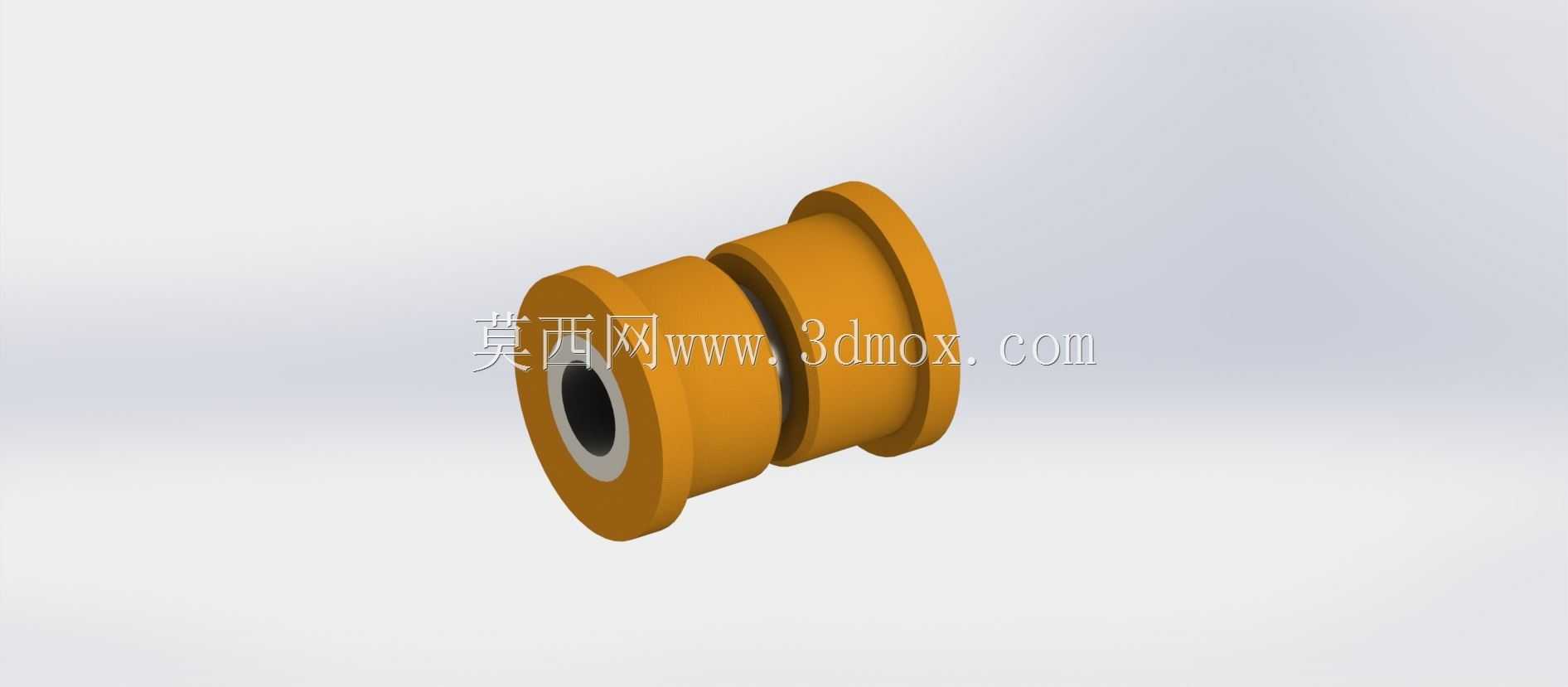

在非铺装路面行驶的越野车辆底盘系统中，悬架衬套是连接控制臂与副车架、车身安装点的核心缓冲传力部件，叉骨衬套作为双横臂悬架上下叉臂的铰接配套件，直接承担着路面冲击过滤、悬架运动轨迹约束、行驶振动隔离的关键作用，其结构合理性直接决定车辆在复杂路况下的操控稳定性与行驶平顺性。不同于普通乘用车辆的衬套设计，越野场景下的叉骨衬套需要承受更高的冲击载荷，尤其是在飞跳落地、交叉轴、炮弹坑等极端工况下，衬套不仅要传递车轮与车身之间的纵向、侧向力，还要在悬架大幅度跳动时提供合适的扭转与偏转自由度，避免铰接点出现应力集中导致的部件开裂或衬套过早失效。这款衬套的设计完全围绕M12规格紧固件的安装边界展开，内孔尺寸匹配M12螺栓的穿装要求，衬套内部的金属内圈直接与螺栓接触，避免橡胶层直接承受螺栓压紧力导致的蠕变变形，外圈的法兰结构在安装时可以直接卡入叉臂的安装孔位，起到轴向定位作用，不需要额外增加定位挡圈，简化装配流程的同时也提升了安装可靠性。衬套的橡胶层采用变厚度设计，靠近法兰端的橡胶厚度略大于中间段，这种设计可以在衬套承受侧向力时提供渐进式的刚度特性，小幅度振动下刚度较低可以有效过滤细碎颠簸，大幅度冲击下刚度快速上升避免悬架铰接点出现过大位移，保证车轮定位参数不会出现超出设计范围的波动。从安装边界来看，衬套的总长度与双横臂叉臂的安装座宽度完全匹配，压装后两端法兰刚好贴合安装座的两侧端面，不会出现轴向窜动，衬套的最大外径与叉臂安装孔的过盈量控制在合理区间，既可以保证压装后衬套不会在孔内转动，又不会因为过盈量过大导致压装时橡胶层出现剪切破坏。在实际装车场景中，这类衬套的失效形式通常表现为橡胶层老化开裂、内圈与橡胶脱粘、衬套外圈在安装孔内转动，因此在建模过程中特意对橡胶与金属内外圈的结合面做了贴合度优化，所有过渡位置都采用圆角过渡，避免应力集中在结合面的边缘位置，提升衬套的疲劳寿命。不同于改装市场上常见的聚氨酯硬衬套，这款衬套的橡胶硬度设定兼顾了越野场景的耐用性与日常行驶的舒适性，不会因为硬度过高导致底盘传入车内的振动过大，也不会因为硬度过低导致悬架响应滞后，在越野穿越的长距离行驶中，能够持续保持稳定的缓冲与传力性能。双横臂悬架的运动特性决定了上下叉臂在跳动过程中会伴随一定角度的摆动，因此衬套的橡胶层预留了足够的扭转变形空间，在悬架上下跳动行程范围内，橡胶层的扭转角度不会超出材料的许用变形极限，避免长期反复扭转导致的橡胶疲劳。在建模时完全按照衬套的实际装车状态进行尺寸还原，所有安装尺寸都可以直接用于叉臂安装座的配套设计，不需要二次调整尺寸，对于改装场景下的叉臂自制、衬套替换选型都有直接的参考价值，能够帮助结构设计人员快速完成悬架铰接点的结构匹配，减少反复校核安装尺寸的工作量。
