带方形安装法兰的小型电声扬声器结构

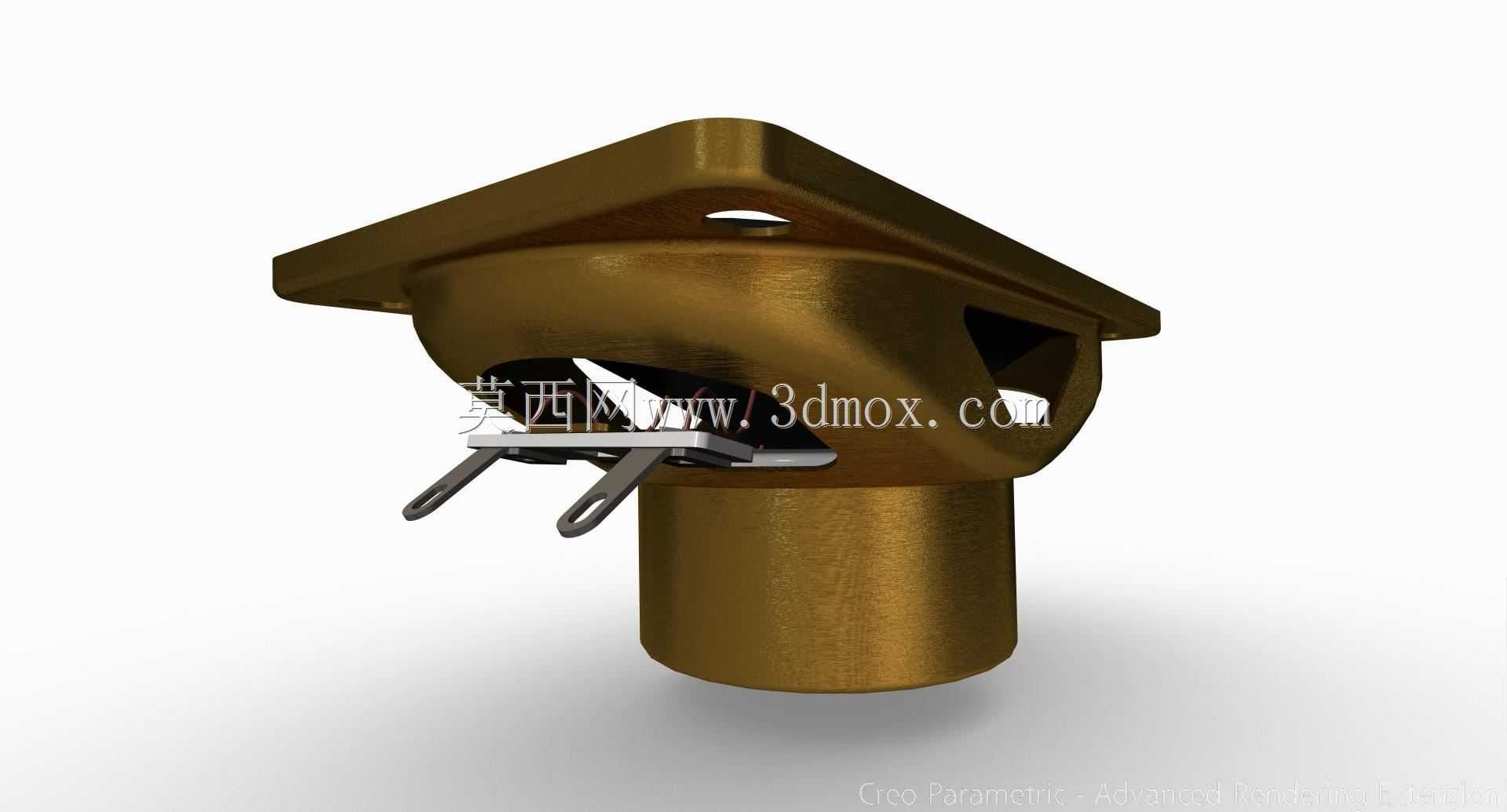

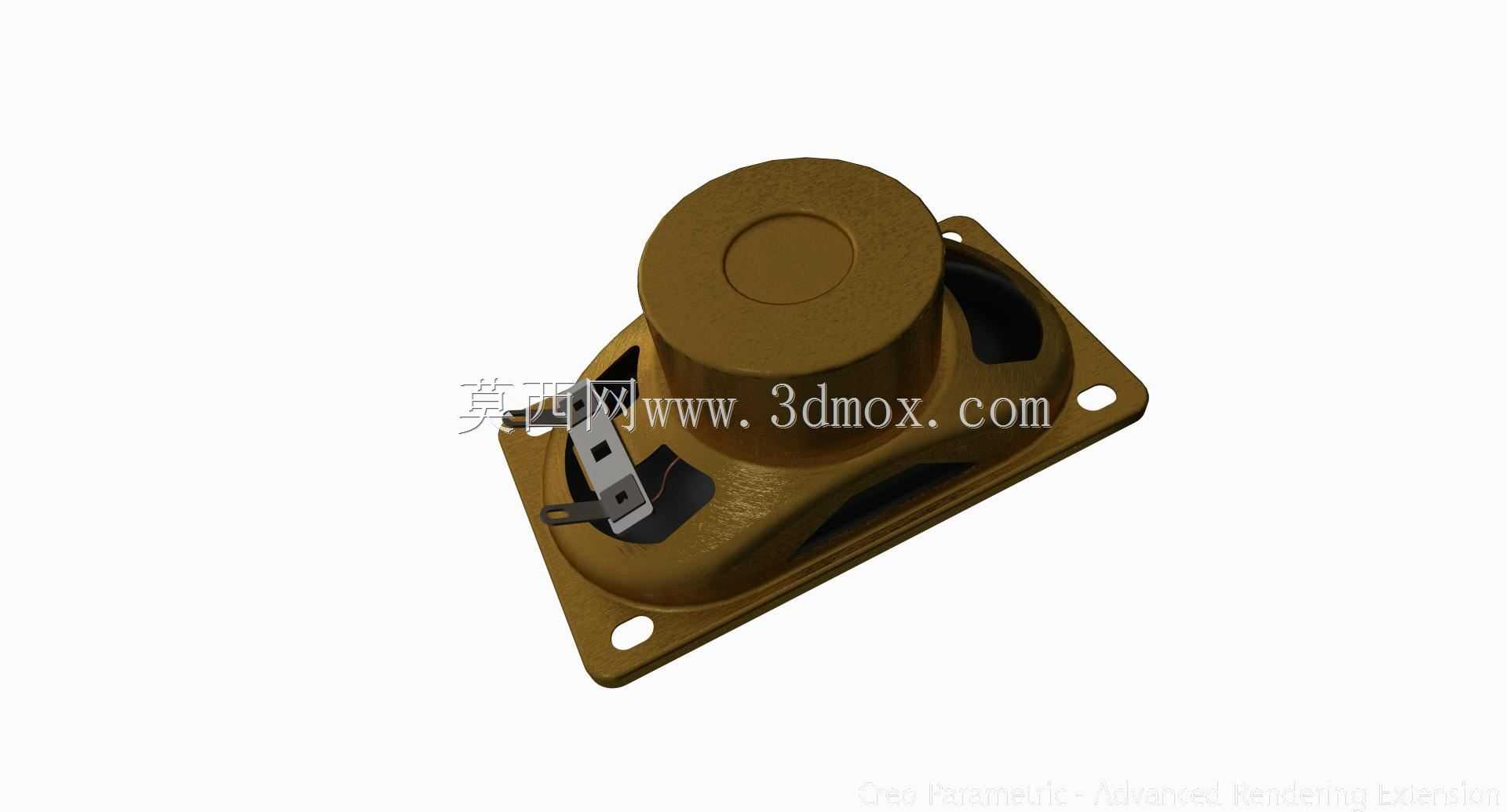

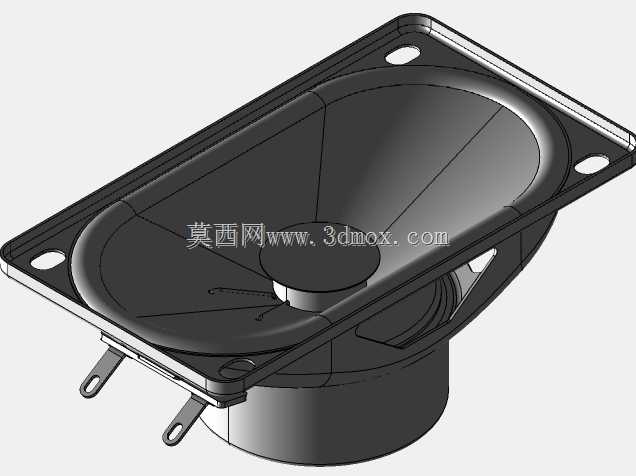

这款小型电声换能器件的结构设计，核心围绕小空间内的声电转换效率与安装适配性展开，日常多嵌入便携消费电子、小型工控提示终端、车载内饰发声单元、桌面音频外设这类对安装空间有严格限制的场景中，承担电信号到可听声波的转换功能，既可以做设备的故障提示、操作反馈发声单元，也能作为低功率音频回放的终端器件。从结构拆分来看，核心的磁路部分采用柱形磁钢设计，磁钢外围设置定心支片的限位结构，保证音圈在磁隙内始终保持居中往复运动，不会出现擦圈、偏摆导致的失真或者寿命衰减问题；振膜采用锥盆式结构，折环部分和方形安装框架一体压合固定，折环的顺性参数经过匹配，既可以保证低频段的小幅振动余量，也能控制整体的安装高度，不会因为振膜冲程过大超出安装边界。安装法兰采用方形带固定孔的设计，四个角位预留的沉头安装孔，适配M2到M2.5规格的紧固件，安装时可以直接通过螺丝锁紧在设备壳体的预设安装位上，不需要额外设计夹持或者卡扣结构，装配工序简单，适合批量生产线上的快速组装；法兰的边框同时承担振膜折环的压合固定作用，边框内侧做了一圈窄边压台，装配时振膜折环的边缘刚好卡在压台位置，点胶固定后可以保证气密性，避免声短路影响发声效率。接线端子采用插片式设计，从磁路组件的侧方引出，端子片做了防脱折弯结构，焊接或者插接导线时不容易出现松脱，端子的位置避开了安装孔的锁紧区域，装配螺丝时不会剐蹭到接线部位，也不会和设备内部的其他电路板、结构件产生干涉。设计过程中首先确定的是安装边界尺寸，方形法兰的对角线长度、整体高度都控制在小尺寸设备的预留安装槽范围内，磁钢的直径和高度经过匹配，在保证磁隙磁场强度满足功率要求的前提下，尽可能压缩磁路部分的体积，避免磁钢尺寸过大挤占振膜的振动空间；振膜的锥角角度经过调整，既保证了声波的辐射指向性，也让整体结构的重心落在安装法兰的中心位置，设备受振动冲击时，扬声器本身不会因为重心偏移出现固定松脱的问题。磁路部分的上夹板和T铁采用铆压结构固定，不需要额外的紧固件连接，磁钢夹在T铁和上夹板之间，涂胶固定后可以保证磁隙的均匀度，音圈在磁隙内的上下运动行程控制在合理范围内，额定功率下不会出现音圈打底的问题。方形框架的边角做了小圆角过渡，没有尖锐的冲压毛边，装配时不会划伤操作人员的手套，也不会刮破设备内部的连接线材；框架的厚度经过强度校核，在拧紧安装螺丝时不会出现框架变形，避免因为框架变形导致振膜折环被挤压，出现振动受阻、音质失真的问题。这类小型扬声器在实际选型时，除了关注声压级、阻抗、功率这些电声参数，安装尺寸的匹配度是非常关键的选型指标，这个结构的安装孔位、整体突出高度、接线端子的朝向都做了通用化设计，可以适配多数小型电子设备的通用安装位，不需要针对安装结构做额外的改模调整。振膜前方的框架上做了几个出声缺口，当扬声器贴装在设备壳体上时，振膜前方的声波可以通过缺口顺利辐射出来，不会因为框架和壳体之间的密闭空间导致声波被闷住，影响高频段的回放效果。磁钢的后端和安装法兰的背面基本齐平，安装时磁钢部分会嵌入设备壳体的预留凹槽内，不会突出到壳体背面，节省设备内部的纵向空间，对于厚度要求严苛的便携设备来说，这种齐平设计可以有效降低整机的厚度尺寸。接线端子的插片宽度采用通用规格，既可以直接焊接导线，也可以适配标准的接插件，生产时可以根据不同的装配工艺选择接线方式，不需要额外修改端子结构。整体结构没有多余的复杂零件，所有零部件都采用冲压、注塑这类适合批量生产的工艺加工，装配流程简单，零部件的一致性容易控制，适合大规模量产的设备配套使用。
