环形多段筒体组焊焊缝结构设计实例

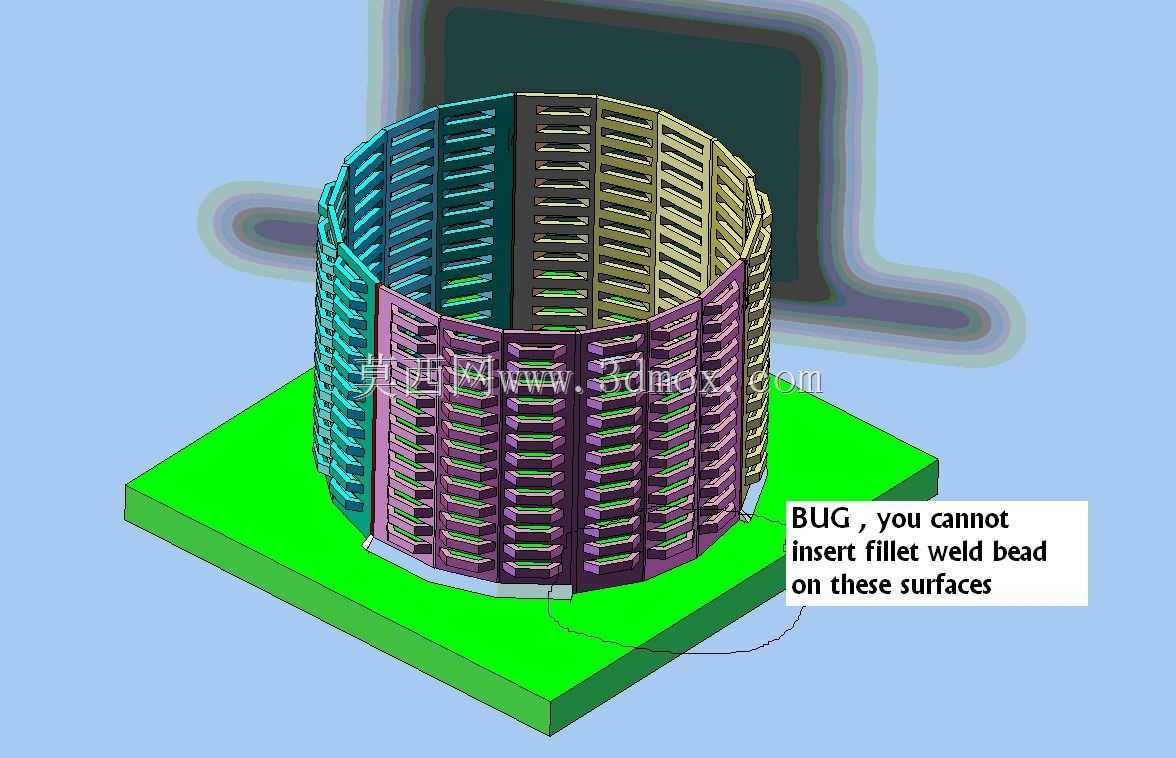

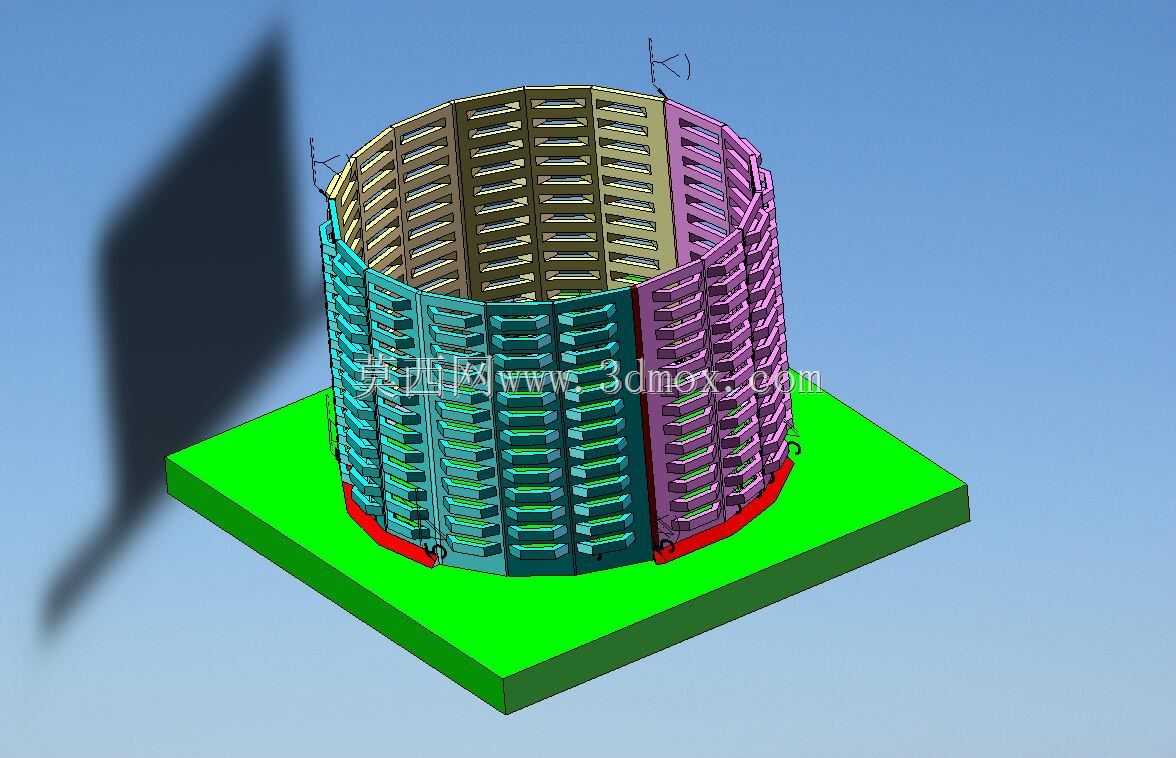

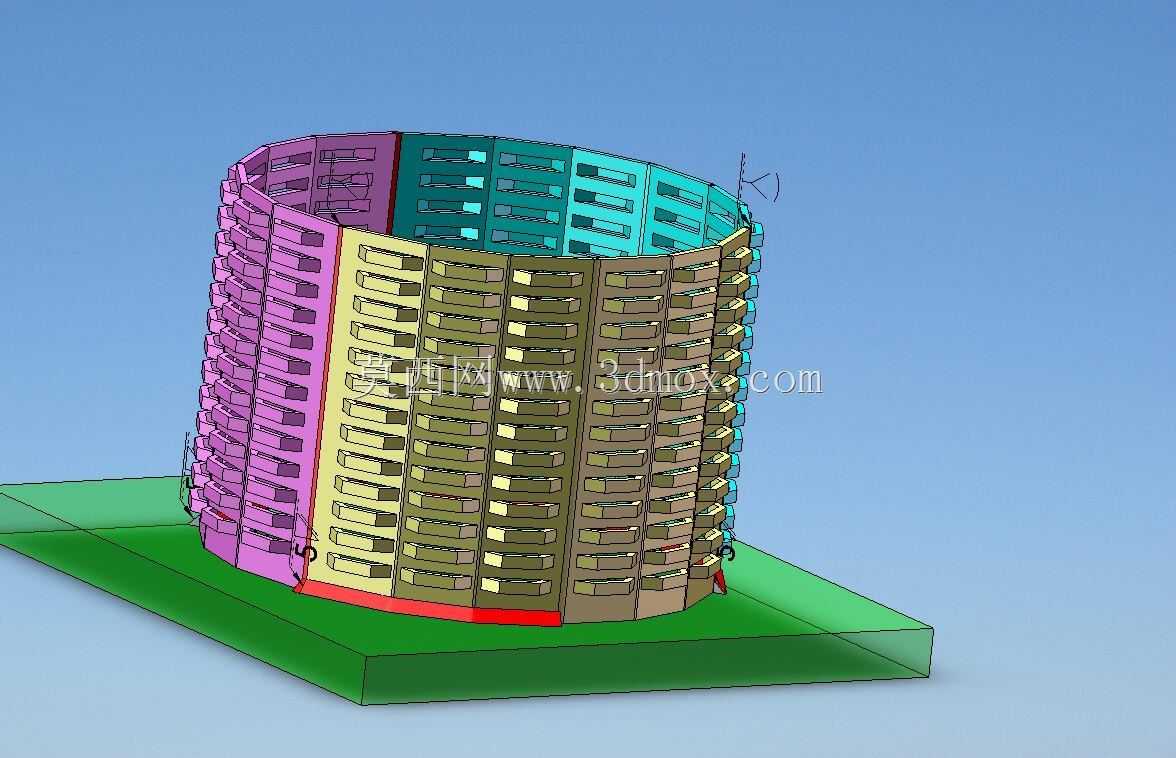

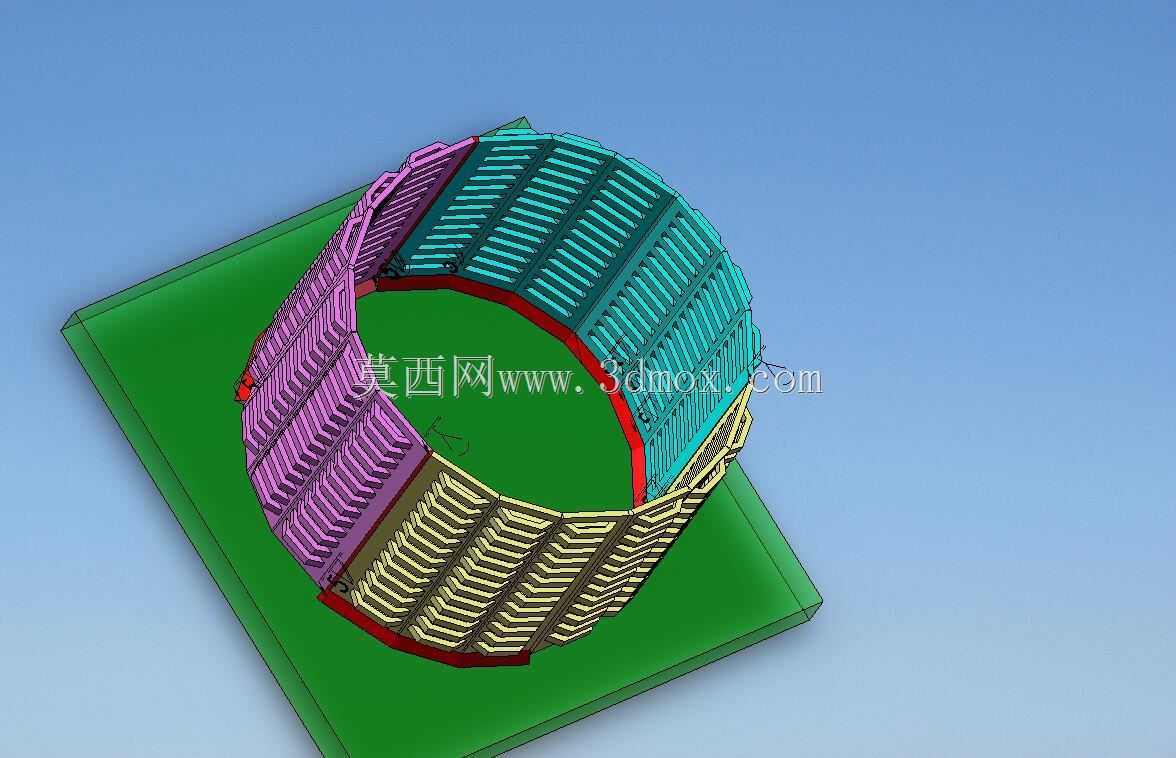

该环形筒体组焊结构主要应用于大型回转类壳体的预组装工序验证环节，常见于化工罐体分段预制、环形料仓筒体拼焊、回转设备外壳组对等现场施工前的结构校核场景，这类构件在现场组对时往往因为镜像对称段的特征匹配问题出现焊缝无法连续成型的问题，提前通过三维结构验证可以有效规避现场返工风险。从实际功能来看，该结构模拟了四段弧形筒体在方形安装基座上的组对状态，基座作为组对基准平台提供稳定的定位支撑，筒体分段沿环形轨迹排布，相邻段的对接边预留了焊接收缩余量，底部与基座接触的位置设置了定位挡边，红色标记区域为预设的角焊缝位置，对应实际施工中筒体与基座承托边的连接焊缝，这类焊缝需要承受筒体自重以及内部物料的侧向载荷，焊脚尺寸需要根据筒体壁厚匹配，避免出现应力集中导致的焊缝开裂。设计过程中优先考虑了分段筒体的镜像对称特性，每一段筒体壁面都通过成型工具加工出了阵列式的长条形穿孔，这类穿孔一方面可以降低筒体整体自重，另一方面在作为料仓构件使用时可以实现通风、沥水或者筛分的功能，穿孔的排布沿筒体轴向等距分布，周向对齐保证相邻分段拼接后孔位的连续性，避免出现孔位错位影响后续附件安装。在组对逻辑上，每一段弧形筒体的侧边都设置了贴合基准面，拼接时相邻段的基准面完全贴合后再进行点焊固定，底部的红色焊道区域在实际施工中需要先进行间断焊定位，待所有分段调整完圆度、垂直度之后再进行连续角焊，避免焊接变形导致整体环形结构失圆。从安装边界来看，方形基座的边长大于环形筒体的最大外径，四周预留的操作空间可以满足焊枪在筒体外侧的施焊需求，筒体总高度与基座厚度的比例控制在合理范围，避免组对后出现重心过高倾覆的问题，筒体顶部的小凸台为后续安装环形端盖或者法兰的定位止口，拼接时需要保证各段顶部止口的同轴度，误差控制在筒体直径的千分之五以内才能满足后续装配要求。针对镜像零件焊缝生成的问题，设计阶段特意保留了原始特征与镜像特征的焊缝差异标记，实际加工中对于镜像对称的分段，不能直接复用原始段的焊缝特征参数，需要根据镜像后的坡口方向调整焊枪角度与焊接顺序，尤其是壁面穿孔靠近焊缝边缘的位置，需要提前清理穿孔周边的毛刺，避免焊接时出现气孔、夹渣等缺陷，三个穿孔板的弯折弧度与筒体内壁完全贴合，安装时从筒体内部嵌入后通过塞焊与筒体壁面固定，既可以增强筒体的径向刚度，也可以作为内部物料导流的支撑筋板使用。
