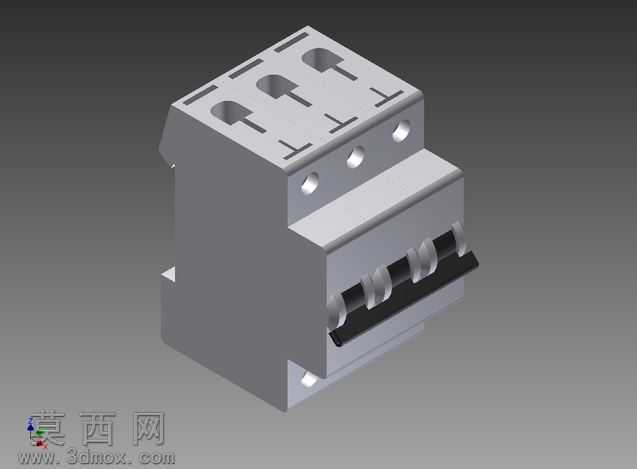

三极塑壳断路器三维结构设计模型

本模型为三极塑壳断路器的三维数字化设计成果，整体建模过程严格遵循低压电器产品的实际结构比例与装配逻辑完成。建模阶段首先依据塑壳断路器的实物尺寸参数搭建基准坐标系，优先完成外壳基座的主体轮廓构建，通过拉伸、切除、倒角等基础特征命令塑造外壳的安装卡槽、接线端子预留位、操作手柄避让槽等结构，外壳表面的散热凹槽、定位凸点等细节特征均通过精确的草图约束完成绘制，保证各部位尺寸公差符合实际产品的装配要求。操作手柄部分采用独立的零件建模流程，分别构建三个并排的扳动操作件，还原手柄的防滑纹理、铰接轴孔结构，同时完成手柄与基座之间的铰接限位结构设计，模拟实际产品扳动时的行程限位逻辑。内部接线端子区域建模时，还原了接线压紧螺丝的安装位、导线接入的导向槽、静触头的固定基座结构，端子部位的金属导电件采用独立零件建模，通过装配约束与塑壳基座完成配合，还原实际产品的接线安装结构。模型的材质渲染阶段，为塑壳外壳部分赋予哑光灰色工程塑料材质，调整材质的粗糙度、反光度参数还原真实塑壳的磨砂质感；为金属导电件、铰接轴、接线螺丝等部件赋予金属材质，区分镀锌钢件、铜质导电件的不同金属色泽与反光特性；操作手柄部分采用与外壳一致的工程塑料材质，通过细微的色泽差异区分部件边界。整体装配过程严格按照实际产品的装配层级完成，从基座底层零件开始，依次装配内部触头组件、操作机构、手柄部件、上盖外壳，所有零件之间的配合关系均添加正确的装配约束，不存在干涉错位问题。设计过程中重点还原了三极断路器并排独立分断的结构特征，三个极位的结构完全对称一致，保证模型可用于低压配电产品的结构展示、装配教学、方案演示等场景，模型的各零件均可单独拆分编辑，方便后续进行结构优化、工程图导出等后续设计工作。
