直通式塑料手柄球阀三维结构设计

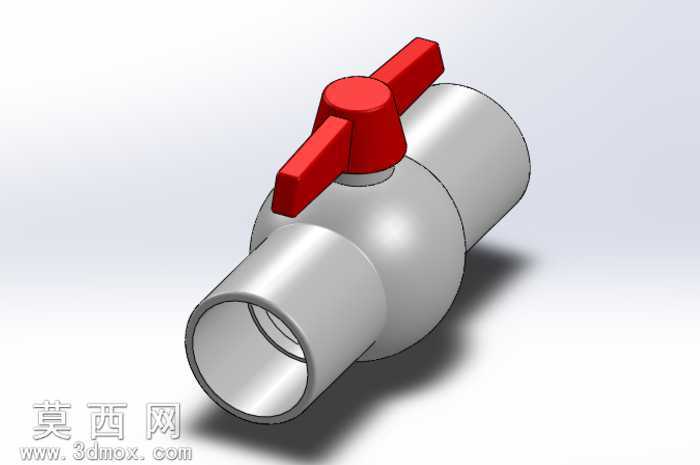

本作品为直通式手动塑料球阀的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先基于管路通径的设计基准，绘制两端承插式连接段的截面草图，通过拉伸凸台命令生成等径直筒状的阀体连接端，保证两端管路对接的同轴度公差符合流体输送配件的装配要求。阀体中部的球形容腔采用旋转凸台特征生成，精准匹配内部阀芯的球面轮廓，避免介质流通时出现不必要的流道突变。阀芯部分采用整球切除流道的建模逻辑，先构建标准球体，再沿管路轴向切除圆柱形通孔，形成直通式介质通道，同时在球体顶部定位出阀杆配合的方形卡槽，保证阀杆转动时可同步带动阀芯完成90度回转动作。顶部的红色操作手柄采用多段拉伸与圆角过渡结合的建模方式，手柄的握持段做了加宽加厚处理，表面添加微小的防滑纹理特征，既提升手动操作时的摩擦力，也通过鲜明的红色材质与银灰色阀体形成视觉区分，便于操作人员快速识别阀门状态。阀杆与阀体的配合部位设计了阶梯式密封结构，建模时预留了标准密封件的安装槽位，可适配常规O型密封圈的装配需求，避免阀门使用过程中出现介质沿阀杆泄漏的问题。渲染阶段采用软件内置的Photoview360渲染模块，阀体与阀芯部分赋予哑光硬质塑料材质，调整材质的反射率与粗糙度参数，还原PVC类工程塑料的哑光质感；手柄部分赋予亮红色工程塑料材质，适当提高材质的高光强度，模拟手柄表面的轻微光泽效果；场景搭建时采用柔和的面光源作为主光源，搭配底部的弱补光消除模型底部的死黑阴影，添加柔和的地面接触阴影提升模型的真实感，最终渲染图清晰展现了阀门的整体外观、各部件的装配关系与操作结构。整个设计遵循民用管路球阀的通用结构逻辑，所有配合部位的尺寸均参照常规塑料球阀的行业标准设定，既保证了模型的外观还原度，也具备结构合理性，可用于塑料阀门的结构展示、管路系统的装配示意以及相关产品的设计参考。
