低压燃气调压器精密结构三维设计

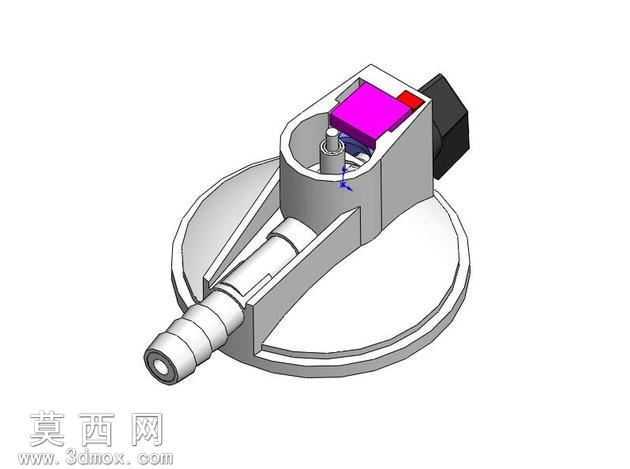

本作品为低压燃气调压器的三维建模设计，建模过程中严格遵循燃气输配调压设备的实际工程尺寸比例，对调压器的各个组成部件进行了精细化还原。首先针对调压器的核心调压膜片组件进行建模，精准还原膜片的弹性形变结构与上下压合盘的装配关系，膜片边缘的密封压边结构做了细节处理，确保装配后可实现可靠的气腔分隔效果。其次对进气端的快插接头结构进行建模，还原接头处的阶梯式密封槽、卡簧定位槽以及防滑滚纹结构，保证接头与外接气管的装配逻辑符合实际使用标准。针对上部的电磁控制阀体部分，建模时还原了线圈壳体、阀芯导向腔、接线端子的结构细节，阀体与下腔壳体的连接法兰做了螺栓孔位的精准排布，法兰面的密封槽结构也做了对应设计，可直观展示静密封的安装位置。中部的调压弹簧腔部分，还原了弹簧的螺旋参数、弹簧座的定位结构以及调节螺杆的螺纹传动结构，可清晰展示压力调节的机械传动逻辑。建模过程中对所有零件的装配干涉做了提前校验，确保各个活动部件如阀芯、膜片联动杆、弹簧座的运动行程不存在结构冲突。材质渲染阶段，针对不同部件做了差异化材质赋予：金属壳体部分采用铸铝哑光金属材质，还原实际产品的压铸金属质感；膜片部分采用耐油丁腈橡胶材质，调整材质的粗糙度与漫反射参数还原橡胶的哑光弹性质感；接头部分采用黄铜抛光材质，还原燃气接头常用的铜件金属光泽；密封件部分采用黑色丁腈橡胶材质，电磁线圈部分采用黑色工程塑料材质，通过材质差异清晰区分不同功能的部件。整体模型采用装配体模式构建，所有零件可单独拆分查看，既可以直观展示调压器的整体外观形态，也可清晰呈现内部的气路走向、调压传动结构、密封结构设计，完整还原了低压燃气调压器从进气过滤、压力调节到稳压输出的全部结构逻辑，可用于燃气设备结构教学、产品改型设计参考、装配工艺演示等场景。
