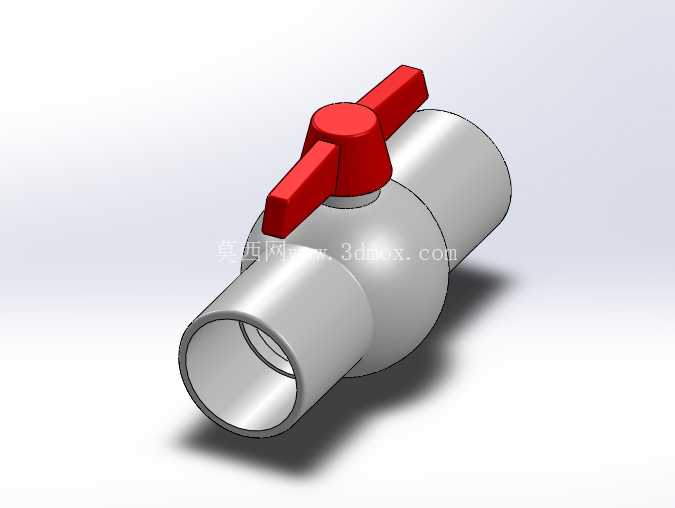

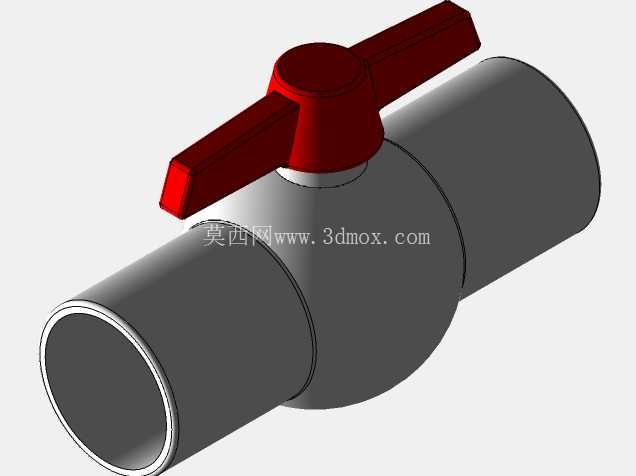

塑料材质直通式手动球阀三维结构

　　这款塑料球阀主要面向低压流体输送场景设计，常见应用在民用给排水管路、小型化工药剂输送支路、农用灌溉支管、净水设备内部流路以及货车气路辅助支路等对防腐性能有要求、工作压力不高的管路系统中，核心作用是通过手动操作实现管路通断控制，相比金属球阀具备自重轻、耐弱腐蚀、成本低廉的优势，适合批量配套在对成本敏感、无极端高压高温工况的设备上。从结构设计来看，整体采用直通式流道布局，两端为等径直管接口，流道内部无明显缩径结构，全开状态下流体阻力小，不会造成过大的管路压降，适配对流量损失控制有一定要求的支路场景。

　　阀体采用一体式球形腔体加两端直连接口的结构，减少了额外拼接密封面的数量，从结构根源上降低了泄漏风险，球体与阀体的配合间隙经过公差匹配，既保证转动操作的顺滑度，又能在额定工作压力下实现可靠密封，不会出现内漏问题。顶部的红色手柄采用蝶形双柄结构，相比单柄结构操作时施力更方便，不需要过大的操作力矩就能完成90度开关动作，手柄与阀杆的连接采用扁位配合，不会出现操作时手柄打滑的问题，手柄表面做了防滑棱设计，即使手上沾有水或者少量油污也能稳定操作。

　　安装边界上，两端接口为标准等径圆柱结构，可适配同规格的塑料管路粘接、热熔连接或者卡套连接，安装时不需要额外预留过大的操作空间，手柄转动90度的范围内无突出干涉结构，在紧凑的设备内部管路布局中也能顺利完成安装和操作，整体外形沿管路轴向对称，重心居中，安装后不会因为自重对管路接口造成额外的偏载力矩。设计过程中优先考虑了塑料材质的成型特性，阀体所有结构均做了均匀壁厚处理，避免出现壁厚差过大导致的注塑成型缩痕、内应力集中问题，球体表面做了光滑度处理，降低与密封件的摩擦阻力，延长密封件的使用寿命，阀杆与阀体的配合处设置了多重密封结构，防止介质从阀杆位置出现外漏。

　　实际使用中，这款球阀的操作逻辑简单，仅需将手柄扳动至与管路平行位置即为全开，扳动至与管路垂直位置即为全关，没有中间调节档位，属于两位式通断控制阀，不适合用于流量调节工况，避免长期半开状态下流体冲刷球体造成密封面损坏。在配套选型时，需要注意其塑料材质的压力温度额定值，不能超出材质允许的工作温度范围，也不能用于输送会对阀体材质产生溶胀腐蚀的介质，避免出现阀体开裂、密封失效的问题。从建模细节来看，所有配合面的公差都按照塑料件的装配要求做了预留，球体的转动行程做了限位结构，手柄转动到全开和全关位置时会被阀体上的限位块挡住，不会出现过转导致的密封面错位问题，整体结构没有冗余零件，零件数量少，装配工序简单，适合规模化量产，在小型流体设备、家装管路、农用设施等场景中具备很高的适配性。
