两种开槽式弹簧销结构三维设计

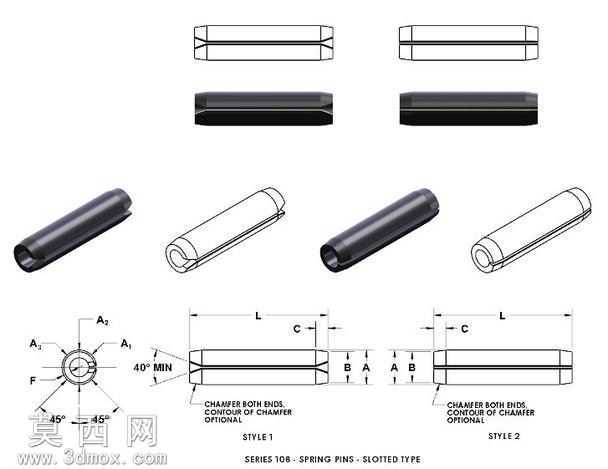

本次设计的两款开槽式弹簧销，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循弹性圆柱销的通用设计规范，精准还原两种不同端部处理风格的开槽弹簧销的全部结构特征。建模初始阶段先绘制销体的回转截面轮廓，通过回转特征生成销体的基础圆柱基体，随后在基体轴向位置构建通长开槽特征，开槽的宽度、深度参数完全匹配标准件的尺寸公差要求，保证开槽结构能够为销体提供足够的径向弹性变形空间，满足装配时的过盈压装需求。针对两款不同风格的弹簧销，分别完成端部结构的差异化建模：风格1的销体两端设置40度最小倒角结构，建模时通过倒角特征精准控制倒角的角度与深度，同时预留可选的倒角轮廓加工位，可根据实际使用需求选择是否加工端部倒角；风格2的销体端部采用平直端面搭配小尺寸引导倒角的结构，建模时通过拉伸切除特征精准区分端部的不同尺寸段，保证A、B、C各段轴向尺寸与工程图标注完全一致。材质设置环节，为销体赋予弹簧钢的材质属性，调整材质的金属粗糙度、反光度参数，渲染后呈现出经过热处理的弹簧钢表面的哑光金属质感，同时通过不同的渲染视角，分别展示两款弹簧销的立体外观、线框结构、剖面形态，清晰呈现开槽的轴向贯通结构、销体的壁厚分布、端部的倒角细节。设计过程中充分考虑弹簧销的实际使用场景，两款结构均具备开槽弹簧销的核心功能特性：压入装配孔后依靠自身的弹性张力紧贴孔壁，具备良好的抗冲击、防松脱性能，适用于不同装配精度要求的定位、连接场景；其中带大角度倒角的款式更便于快速压装导入，平直端款式的端面承载能力更强，可承受更大的轴向抵靠力。建模完成后对两款弹簧销进行了虚拟装配验证，确认销体的外径尺寸、开槽变形量能够适配对应规格的安装孔，压装过程中不会出现结构卡滞、弹性失效的问题，所有尺寸参数均与附带的工程图完全对应，可直接用于生产加工参考、装配模拟演示或者相关设备的配套零件选型使用。
