移动式竹材开片劈分加工设备结构

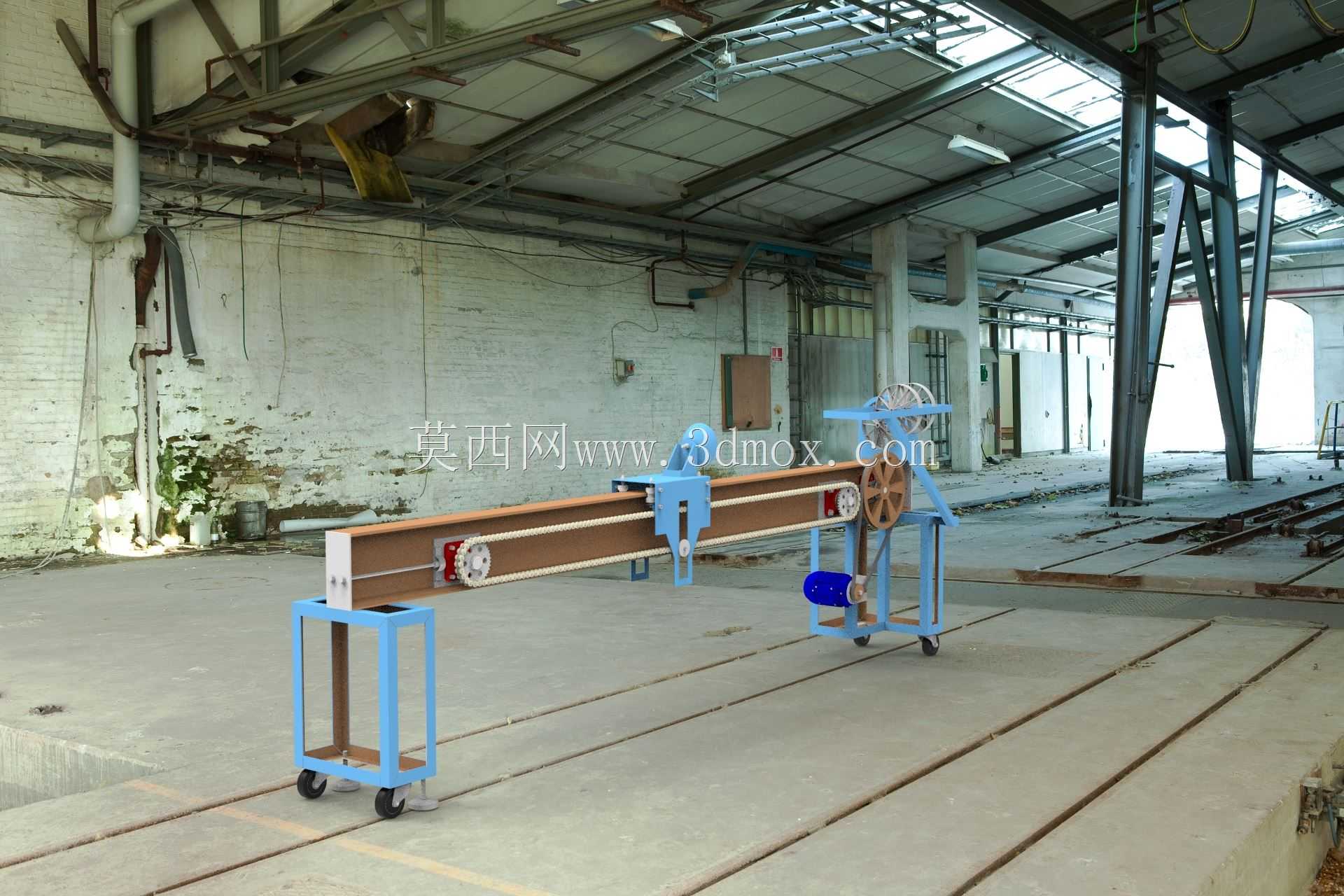

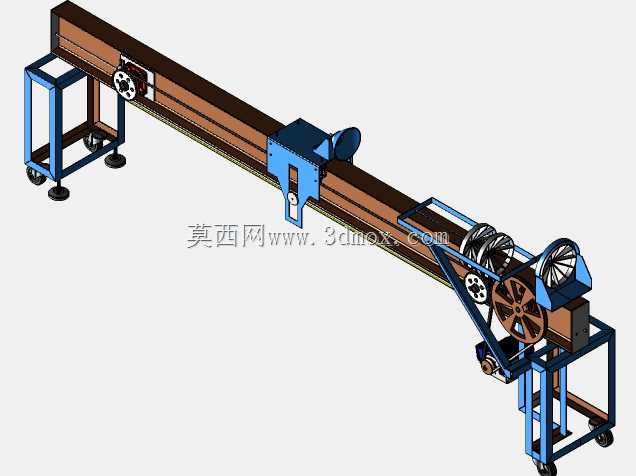

这款竹材劈分设备的设计，核心针对竹制品加工前道的原竹开片工序，适配南方丘陵地区竹材加工散户、小型竹工坊的作业场景——这类场景往往没有固定的大型加工流水线，原竹堆放点分散，需要设备能灵活转场，不需要做复杂的地基固定，推到作业点接通动力就能开工。从结构布局来看，设备采用分体式带脚轮的机架设计，进料端与劈刀执行端分别设置独立的带刹万向脚轮支撑，长条形的主梁作为原竹输送的承载基准，主梁采用矩形钢型材焊接成型，直线度公差控制在每米0.2mm以内，避免原竹推送过程中出现卡滞、跑偏的问题。传动部分采用带轮与链轮组合的减速结构，手动操作端设置在设备侧方，操作位高度匹配成年作业人员站立操作的人机尺寸，不需要弯腰或者抬手过度就能完成进料、推送、劈分的全流程操作，长时间作业的疲劳度更低。设备的劈刀组件采用快装式结构设计，可根据需要劈分的竹片宽度、片数更换对应规格的刀盘，不需要拆解整个主梁结构，换型时间能控制在15分钟以内，适配不同直径的原竹加工需求，通常可处理直径30mm到120mm的新鲜毛竹、刚竹等常见竹材。考虑到竹材加工现场多有竹屑、泥土等杂物，设备的所有传动转动部位都设置了简易的挡屑护罩，避免碎屑卡入带轮、链轮啮合部位造成传动卡滞，护罩采用薄钢板折弯成型，通过螺栓固定在机架上，日常清理维护时拆卸方便。设备的整体安装边界长度约2.2米，宽度约0.6米，高度约1.1米，转场时可以直接通过脚轮推行，甚至可以通过小型农用三轮车转运到山间的原竹采伐点就近加工，减少原竹长距离运输的成本——整根原竹重量大，运输效率低，就地劈分成竹片后再转运，装载量能提升三倍以上。从功能逻辑上看，原竹从设备的进料端托架送入，抵靠到定位基准后，通过传动机构带动推送组件匀速将原竹推向旋转的劈刀组件，一次性将整根原竹劈分成设定宽度的竹条，相比传统的手工劈竹，加工效率能提升8倍以上，而且劈分出来的竹片厚度均匀，宽度一致性好，减少后续刨削、打磨工序的加工余量。设计过程中特意将动力输入位做了通用化适配，既可以搭配手动摇轮做无动力场景的手工操作，也可以外接小型电机做电动驱动，适配不同供电条件的作业场景：在没有供电的采伐点可以用手动模式应急加工，在工坊有稳定供电的场景下换装电机就能实现半自动化作业。机架的焊接部位都做了去应力处理，避免长期承受推送反力出现焊缝开裂、主梁变形的问题，脚轮选用聚氨酯材质，既可以在水泥地面顺畅推行，也能在压实的泥土地面短距离移动，不会出现陷轮的问题。主梁上设置的可调式导向压块，可以根据原竹的直径调整压紧间隙，避免推送过程中原竹出现跳动、歪斜，保证劈分的竹片直线度达标，不会出现斜片、断片的情况，降低加工废品率。
