铣床配套旋风分离式集尘装置结构设计

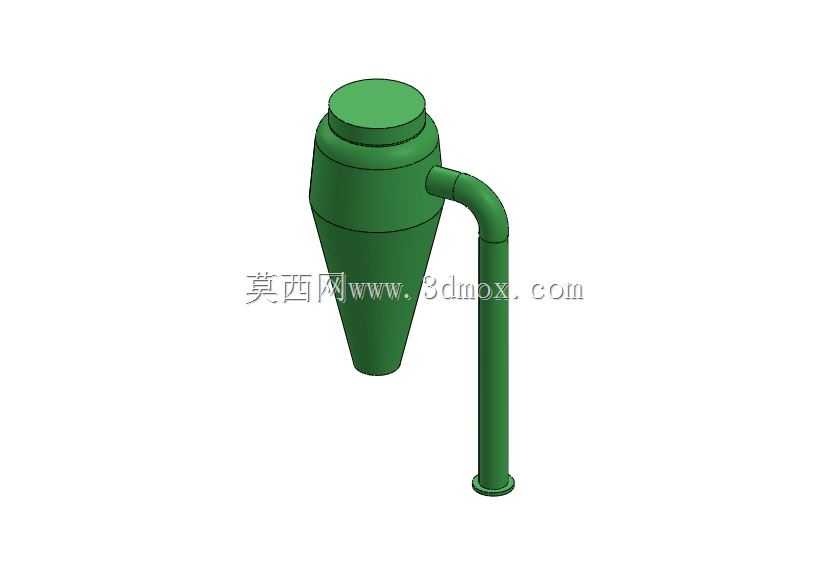

　　在金属切削加工的车间场景里，铣床作业产生的金属切屑、粉尘若直接弥散在作业区域，不仅会加速机床导轨、传动丝杆的磨损，还会被操作人员吸入造成职业健康损伤，这类旋风分离装置正是配套小型铣床做机台旁原位尘屑分离收集的核心部件，区别于大型中央除尘系统的长管路布局，这类旁置式旋风分离器可以直接对接铣床的吸尘罩接口，在尘屑产生的源头就近完成气固两相分离，减少长管路输送带来的压损与管路积屑堵塞问题。从结构功能来看，装置整体采用上圆柱下圆锥的经典旋风分离腔体结构，含尘气流从圆柱段上部的切向入口进入腔体后，会沿筒壁形成高速旋转的外旋流，密度远大于空气的金属切屑、粉尘颗粒在离心力作用下被甩向筒壁，沿壁面滑落至圆锥段底部的集料区域，

　　净化后的气流则在腔体中心形成内旋流，从顶部的排气口引出，可直接对接车间的排风管路或者小型后置过滤单元。设计过程中首先要匹配铣床的吸尘风量需求，确定圆柱段的内径尺寸，常规小型立式铣床配套的该类装置，圆柱段内径控制在150-200mm区间即可覆盖单台铣床的吸尘口风量，切向入口的截面尺寸按照入口风速18-22m/s设计，避免风速过低导致颗粒分离效率下降，或是风速过高带来的阻力陡增、壁面磨耗加剧问题。圆锥段的锥角设计控制在12°-15°之间，锥角过大会导致下旋流的扰动增强，已经分离沉降的颗粒容易被内旋流重新卷起带出，锥角过小则会拉长设备整体高度，提升安装空间要求，同时圆锥段底部的卸料口要匹配密封式集料斗，避免漏风导致分离效率骤降。

　　侧面的弯管结构是装置的进气连接段，弯管的曲率半径取管径的1.5-2倍，减少气流转向过程中的局部阻力损失，弯管末端的法兰结构用于和铣床吸尘管路做快装对接，法兰端面的密封槽设计可以保证连接位置的气密性，避免含尘气流从接口处泄漏。安装边界方面，装置整体采用立式旁置安装，通过侧面的安装支架固定在铣床床身的侧立面，设备顶部距离铣床横梁的最小净距要预留不小于100mm的空间，方便后续打开顶盖做腔体内部的清理维护，进气弯管的中心高度要和铣床工作台侧方的吸尘口中心高度保持一致，减少连接管路的弯折角度，装置底部距离地面的净空高度不小于300mm，预留出集料斗的拆卸倾倒空间。实际使用中，

　　这类旋风分离装置对于10μm以上的金属切屑颗粒分离效率可以达到95%以上，能够大幅降低后置过滤单元的负荷，减少滤材的更换频率，同时因为没有运动部件，整体运行可靠性高，日常仅需要定期倾倒集料斗内的尘屑、检查连接位置的密封状态即可，不需要复杂的维护操作。结构建模过程中要注意筒壁的厚度均匀性，针对金属切屑冲刷的入口段、圆锥段下部位置，可以适当做局部加厚处理，提升部件的耐磨使用寿命，各段筒体的连接位置采用满焊结构，打磨内壁的焊缝凸起，避免焊缝位置扰流影响气流的旋转流场，保证分离效率的稳定性。
