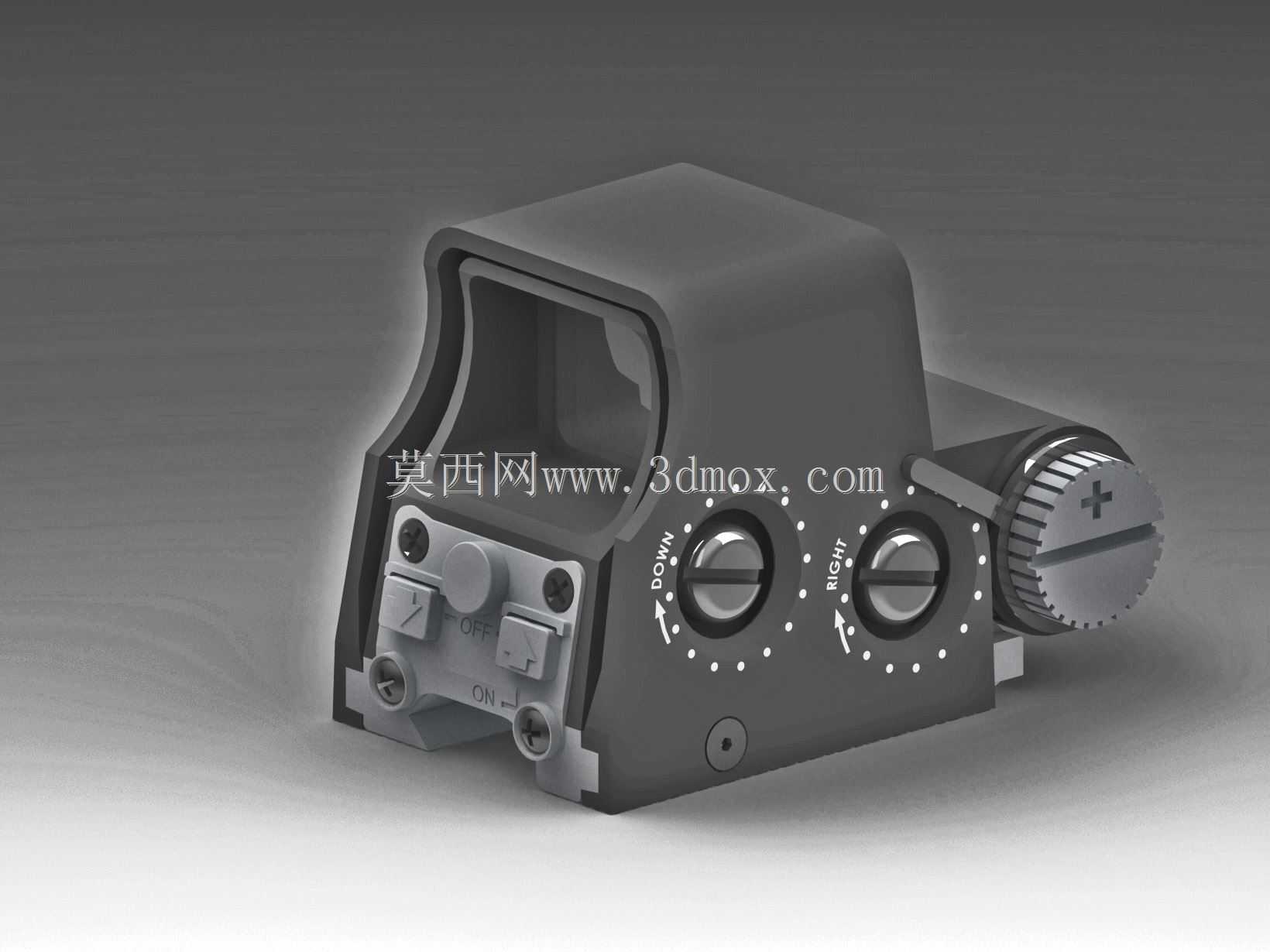

EOTech全息衍射瞄准镜结构三维建模

本次建模的全息衍射瞄准装置，核心应用场景覆盖轻武器战术附件配套、实弹射击训练装备适配、民用竞技射击器材改装等领域，区别于传统红点瞄准的折射式光路，该类瞄准具采用全息衍射成像原理，射手可在双眼保持睁开的状态下，将分划投影叠加在目标视场内，不存在传统机械瞄具的视差偏移问题，在快速捕捉移动目标、弱光环境瞄准、近距离突发交战场景下，瞄准效率远高于缺口式、觇孔式机械瞄具，也优于普通内红点瞄准装置的成像表现。

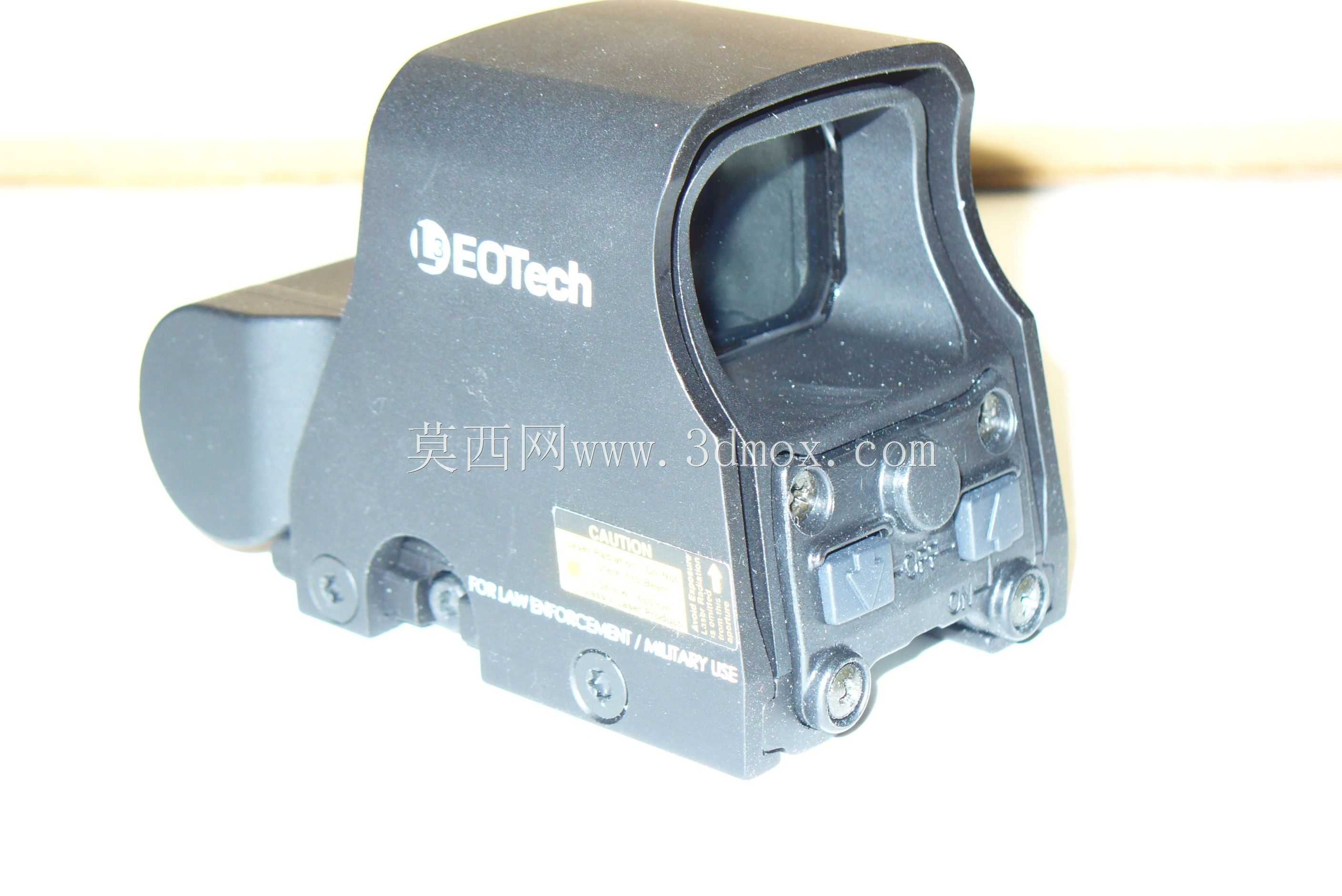

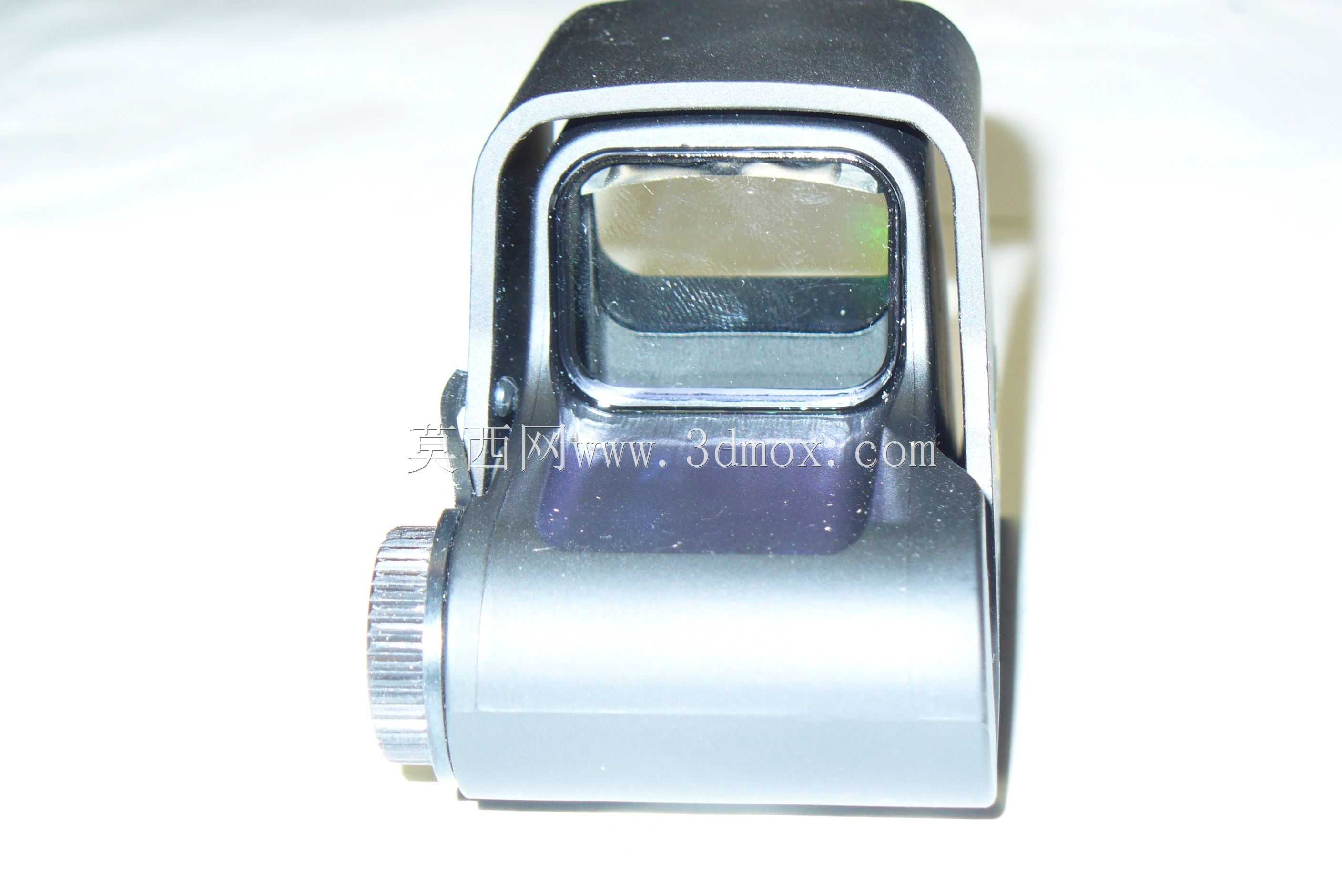

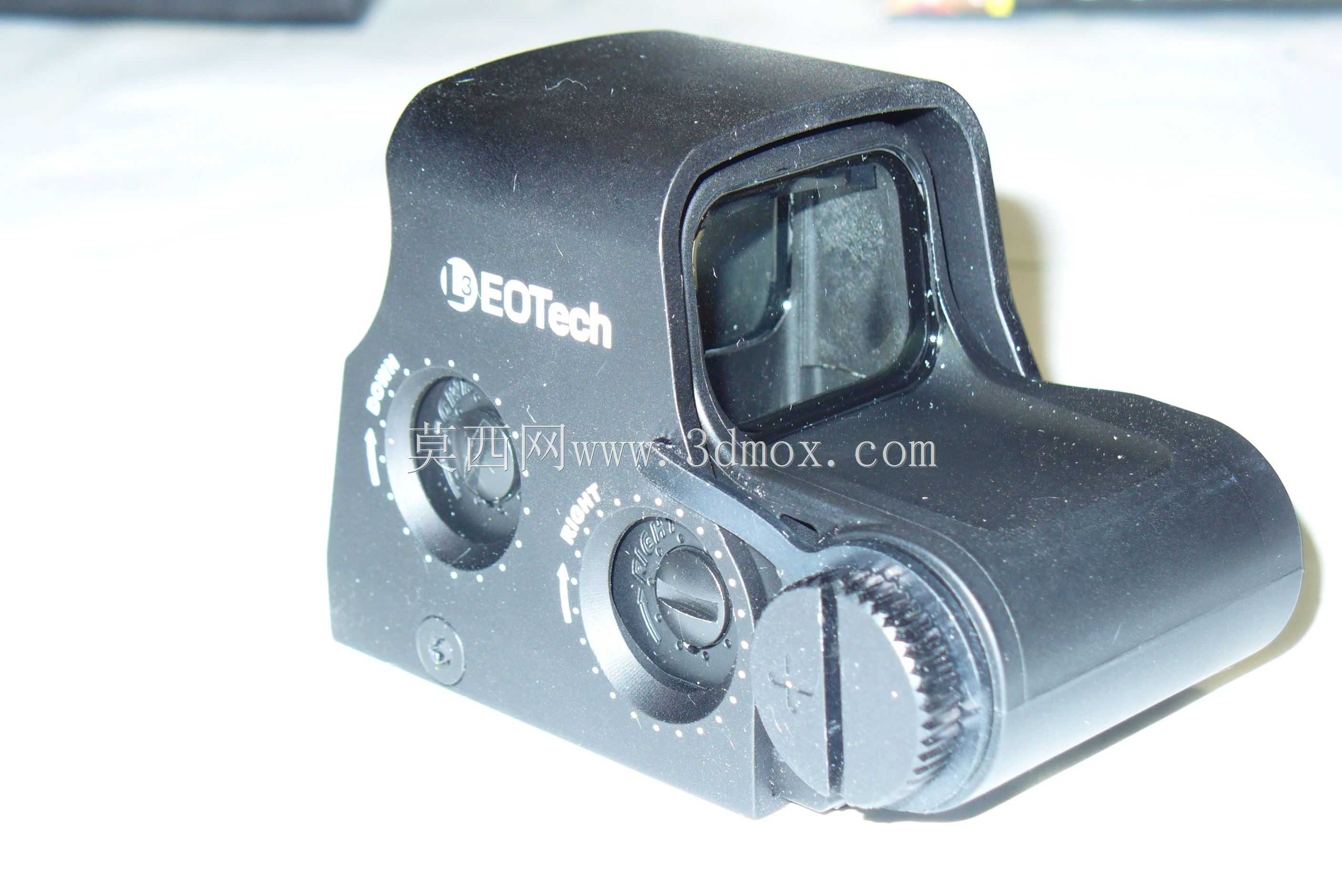

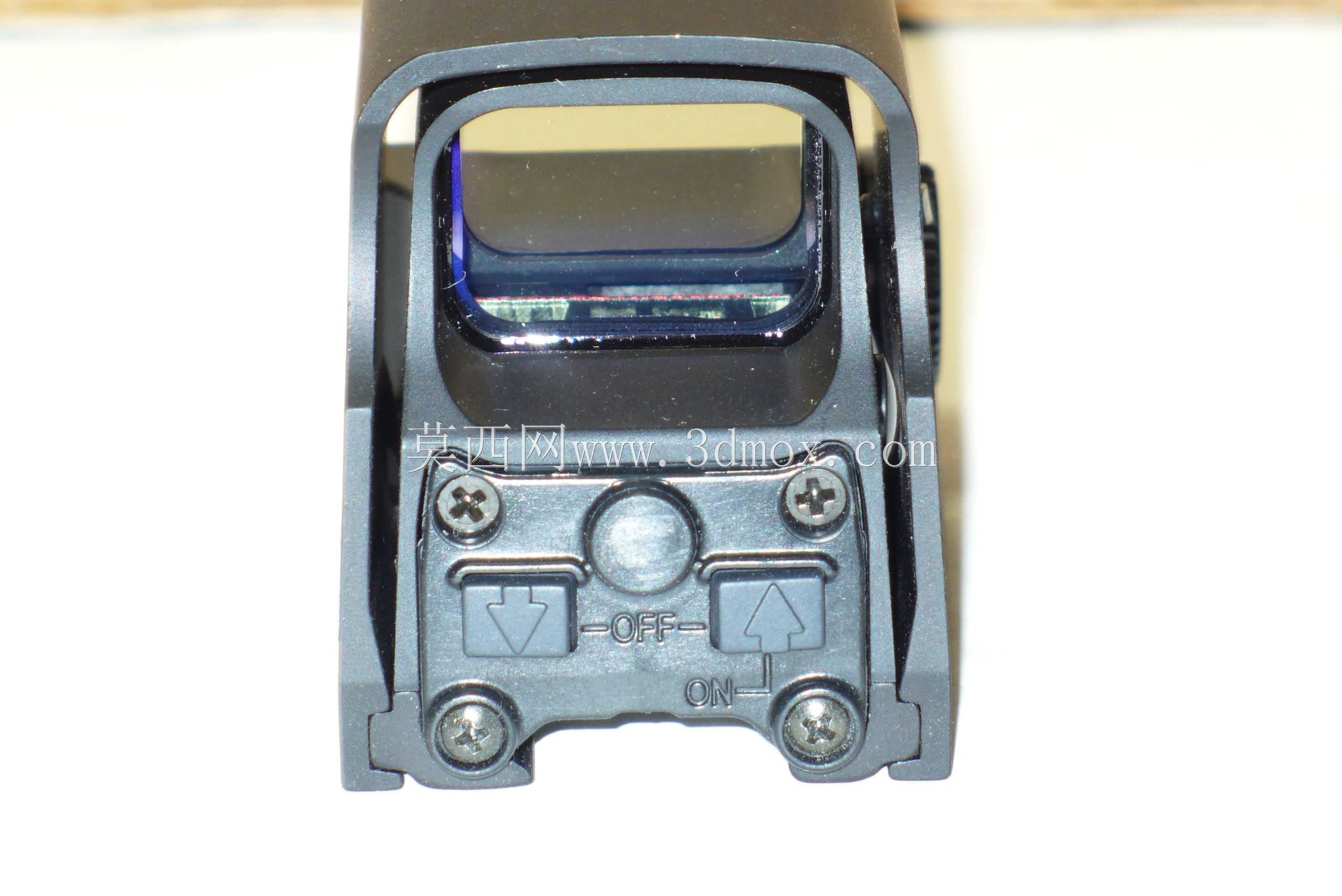

从功能特性维度拆解，该装置主体外壳采用高强度航空铝合金一体铣削成型，表面做硬质阳极氧化处理，可承受轻武器连续射击产生的后坐力冲击，同时具备防泼溅、防尘的密封结构设计，可在扬尘、降雨等复杂野外环境下稳定工作。装置正面设置的大尺寸观察窗口采用多层镀膜光学玻璃，既保证透光率不低于85%，避免遮挡射手正常观察视野，又可过滤强光环境下的杂光干扰，保证分划标识清晰可辨。壳体侧面设置的两个调节旋钮，分别对应高低弹道修正与风偏修正功能，旋钮每转动一格对应固定的弹道修正量，调节时带有清晰的档位触感反馈，无需额外工具即可手动完成校准，旋钮周边蚀刻的刻度标识可直观记录修正参数，避免校枪后参数丢失。装置尾部的滚花调节轮为分划亮度调节结构，可根据环境光照强度切换多档亮度，适配强光户外、夜间低照度、室内照明等不同使用场景，避免亮度过高造成眩目、亮度过低无法识别分划的问题。

从设计思路层面还原，建模过程中首先保证光学系统的安装基准统一，全息分划板、激光发射模组、成像衍射片的同轴度公差控制在0.02mm以内，避免出现分划偏移、成像畸变的问题。外壳的安装接口采用标准皮卡汀尼导轨适配结构，底部的锁紧卡槽尺寸严格按照北约标准导轨公差设计，可直接卡装在符合MIL-STD-1913标准的枪械导轨上，锁紧旋钮的螺纹规格、压紧行程均按照实装要求还原，保证安装后无旷量，承受后坐力时不会出现位移。内部空间预留了纽扣电池仓的安装位置，电池仓采用侧开式密封结构，更换电池时无需拆卸瞄准装置，也不会破坏整体密封性能，电池触点采用弹性铜片设计，可抵消射击时的振动冲击，避免出现供电中断的故障。

外形尺寸与安装边界方面，该瞄准装置整体长度控制在100mm以内，宽度不超过60mm，高度（含导轨锁紧结构）约70mm，安装后不会遮挡枪械本身的机械瞄具，可作为主瞄准装置使用，也可与倍率增倍镜串联搭配，实现远距离瞄准功能。装置整体重量控制在250g左右，安装后不会过多增加枪械前端重量，避免影响持枪平衡。建模过程中对所有活动部件的运动行程做了限位还原，调节旋钮的转动范围、亮度轮的档位切换、电池仓盖的开合角度均与实物一致，所有外观标识、防滑纹理、安装孔位均按照实物比例还原，可用于战术装备结构展示、射击训练模拟系统配套、轻武器配件设计参考等场景。

在结构细节处理上，壳体的棱角处均做了R0.5-R1mm的圆角过渡，既避免尖锐棱角造成使用时的磕碰划伤，也可减少射击时的反光暴露位置。观察窗口的玻璃安装槽设置了密封胶圈的安装位，装配后胶圈压缩量控制在0.3mm，既保证密封性能，又不会挤压玻璃造成应力开裂。调节旋钮的内部设置了定位钢珠与弹簧结构，转动时钢珠卡入档位凹槽产生清晰的触感反馈，该部分的内部结构在建模时也做了完整还原，可直观展示调节机构的工作原理。底部的导轨锁紧结构采用偏心轮锁紧原理，扳动锁紧扳手时偏心轮转动压紧导轨侧面，实现快速装拆，锁紧力可通过侧面的调节螺丝调整，适配不同公差的导轨安装面，该部分的运动干涉、锁紧行程均经过装配校验，不存在结构冲突问题。
