精密细长轴类撞击执行金属构件

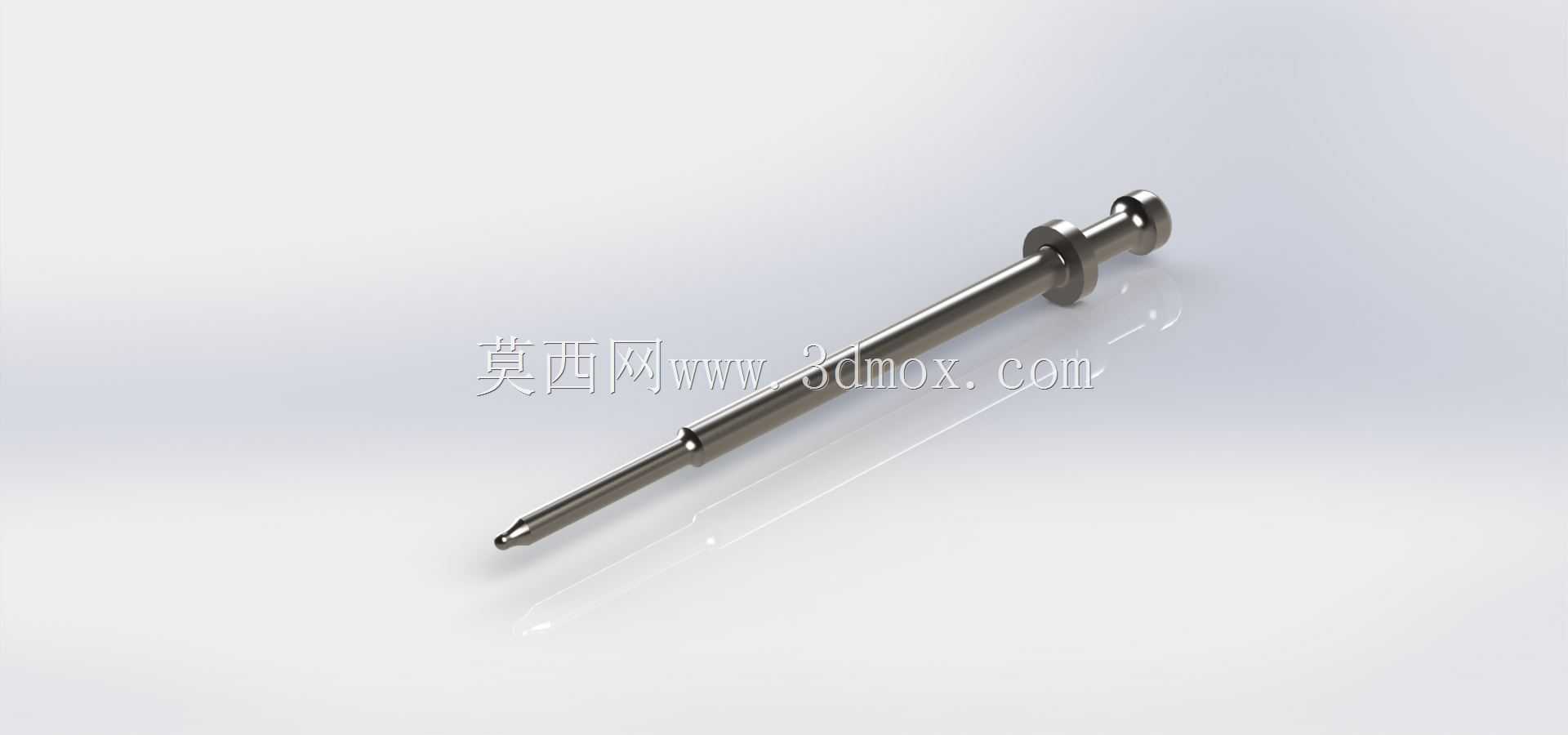

在各类需要瞬时撞击输出动能的机械结构里，这类细长轴式撞击构件是核心执行末端，常见于自动化装配线的压装工位、轻载冲击式打标设备、小型精密冲裁机构以及部分需要触发式机械动作的检测工装中，承担着将轴向直线运动转化为瞬时冲击作用力的功能，其结构合理性直接决定了冲击动作的精度、重复定位一致性以及构件本身的疲劳使用寿命。从结构设计逻辑来看，该构件采用阶梯变径细长轴布局，末端设置直径放大的圆盘式限位台，这个结构并非简单的工艺凸台，而是承担着运动行程硬限位的作用——当构件在配套导向套内做轴向往复运动时，末端圆盘的端面会与导向套的安装基准面贴合，以此精准控制撞击端的伸出极限位置，避免冲击行程超差损伤待加工工件。靠近撞击端的位置设置了一圈环形凹槽，这个结构是为配套的复位弹性件预留的安装定位位，复位弹簧可以卡入该凹槽内，无需额外设置弹簧座结构，既压缩了整体轴向安装尺寸，也避免了弹簧在高频往复运动中出现径向窜动脱落的问题。撞击端头采用小直径圆弧过渡设计，没有尖锐棱角，一方面是为了在接触工件时将冲击力均匀分散在端头接触区域，避免尖锐端头在高频冲击下出现崩缺、卷边的失效问题，另一方面圆弧端头可以降低对工件表面的划伤风险，适配对表面质量要求较高的轻载冲击加工场景。杆身主体采用等直径细长结构，表面粗糙度要求控制在Ra0.8以内，这是为了降低与导向套之间的滑动摩擦阻力，保证往复运动的顺畅性，减少长期运行后的磨损量，杆身的圆柱度公差需要控制在0.01mm以内，避免在高速往复运动中出现卡滞、偏磨的问题。从安装边界来看，该构件的安装依托配套的直线导向套完成，导向套的内径与杆身主体采用H7/g6的间隙配合，既保证运动灵活性，又控制径向晃动量在0.02mm以内，确保撞击点的位置重复精度。末端限位圆盘的直径比杆身大40%左右，对应的导向套安装座需要预留对应直径的沉孔空间，沉孔深度需要比圆盘厚度大0.5-1mm，预留出运动缓冲的间隙，避免硬限位时出现刚性碰撞产生过大噪音与结构应力。整体轴向长度需要根据配套设备的行程需求确定，安装时需要保证构件的运动轴线与冲击受力方向完全同轴，倾斜角度偏差不能超过0.1度，否则会导致杆身承受侧向弯矩，在高频冲击下容易出现弯曲变形甚至断裂的失效问题。在材料选择上，这类构件通常采用合金结构钢经整体淬火处理，表面硬度达到HRC55-60，既保证芯部具备足够的韧性承受冲击载荷，又让表面具备优异的耐磨性能，延长滑动配合面的使用寿命。建模过程中需要重点关注各阶梯轴段的过渡圆角设计，所有变径位置都需要设置R0.3-R0.5的圆角过渡，避免应力集中，尤其是在环形凹槽、限位台与杆身连接的位置，直角过渡会在冲击载荷下产生数倍的应力集中系数，极易引发疲劳断裂问题。在实际选型应用中，需要根据所需的冲击动能匹配构件的杆身直径，冲击载荷越大，杆身直径需要相应增大，避免细长杆在冲击载荷下出现失稳弯曲的问题，同时复位弹簧的弹力需要与构件重量匹配，保证冲击动作完成后构件可以可靠复位，不会出现卡滞在伸出位置的情况。这类构件虽然结构看似简单，属于典型的轴类零件，但每一处结构细节都对应着实际运行中的功能需求，没有多余的冗余设计，所有的直径变化、凹槽、凸台结构都服务于运动限位、零件安装、性能提升的实际工程目标，是精密冲击类设备中不可或缺的基础执行零件。
