花键端带限位结构连接螺栓体

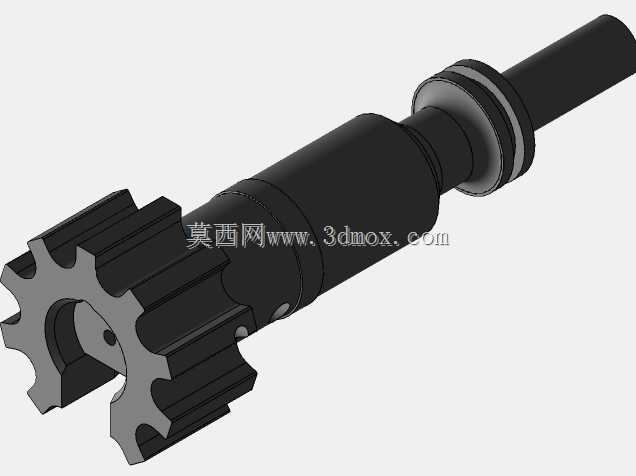

该类带花键端的螺栓体属于兼具紧固与传动功能的复合连接件，并非普通螺纹紧固件，在需要同时实现轴向锁紧与周向扭矩传递的装配场景中应用广泛，常见于小型动力输出单元、工装夹具快换机构、轻载传动模组的对接位置，相比普通螺栓加平键的组合结构，能大幅缩减装配占用空间，减少零件数量，降低装配累计误差。从结构设计逻辑来看，端部的外花键采用渐开线齿形，齿向与轴线平行，齿顶与齿根均做了小圆弧过渡，避免应力集中在齿根位置，花键的有效啮合长度根据常规传递扭矩的需求设定，能保证在额定扭矩下齿面接触应力处于材料许用范围内，不会出现齿面压溃或断齿问题。花键后侧的轴肩位置设计了两道环形凹槽，用于安装轴用弹性挡圈或者密封垫圈，既可以实现轴向位置的限位，防止花键啮合时出现轴向窜动，也能在有防尘、防漏油需求的装配场景中配合O型圈实现静密封，两道凹槽的间距根据常用标准挡圈与密封件的厚度设定，兼容市面上常规的标准密封件与紧固件，无需定制特殊规格配件。中间的圆柱段是主要的受力承载段，表面粗糙度控制在适合过渡配合的区间，装配时与安装基座的孔位采用H7/k6的过渡配合，既能保证装配后的同轴度，也能承受一定的径向载荷，圆柱段上的两个径向小孔是用于安装锁紧销的，当螺栓体穿入安装孔后，在小孔内打入圆柱销，可防止螺栓体在长期受振动的工况下出现转动或轴向窜退，相比螺纹防松的方式，这种销钉防松的结构更适合有频繁正反转、振动冲击的传动场景，防松可靠性更高。尾部的光轴段直径小于中间圆柱段，形成的轴肩可作为装配时的定位基准，装配时轴肩端面与安装基座端面贴合，能快速确定螺栓体的轴向安装位置，无需额外调整轴向尺寸，尾部光轴的长度根据对接部件的安装厚度设定，预留了足够的锁紧空间，可配合圆螺母或者压盖实现轴向压紧。建模过程中，所有倒角、退刀槽的尺寸均遵循机械设计手册的相关规范，轴类零件的端面均做了C1倒角，方便装配时导入孔位，不会刮伤安装孔的内壁，所有回转面的同轴度公差、花键的齿向公差均按照中等传动精度的要求设定，既能满足常规轻载传动的精度需求，也不会因为过高的精度要求提升加工成本。在实际选型应用时，需要注意安装边界的尺寸限制，该螺栓体的最大外轮廓是端部花键的齿顶圆直径，安装基座的过孔直径需要略大于齿顶圆直径才能顺利穿装，轴向安装空间需要预留出尾部锁紧件的操作空间，花键配合的内花键零件需要保证齿形参数与该外花键完全匹配，啮合时齿侧间隙控制在0.02-0.05mm之间，既保证传动顺畅，也不会因为间隙过大产生传动冲击。这类复合结构的螺栓体相比传统的螺栓加键连接的方案，省去了键槽加工的工序，装配时只需对准花键齿位推入即可，装配效率提升40%以上，同时因为花键的多齿啮合特性，承载能力比单键连接更高，在相同直径下能传递更大的扭矩，适合在安装空间紧凑、承载要求较高的传动连接位置使用。
