轨道式振动作业锤结构设计

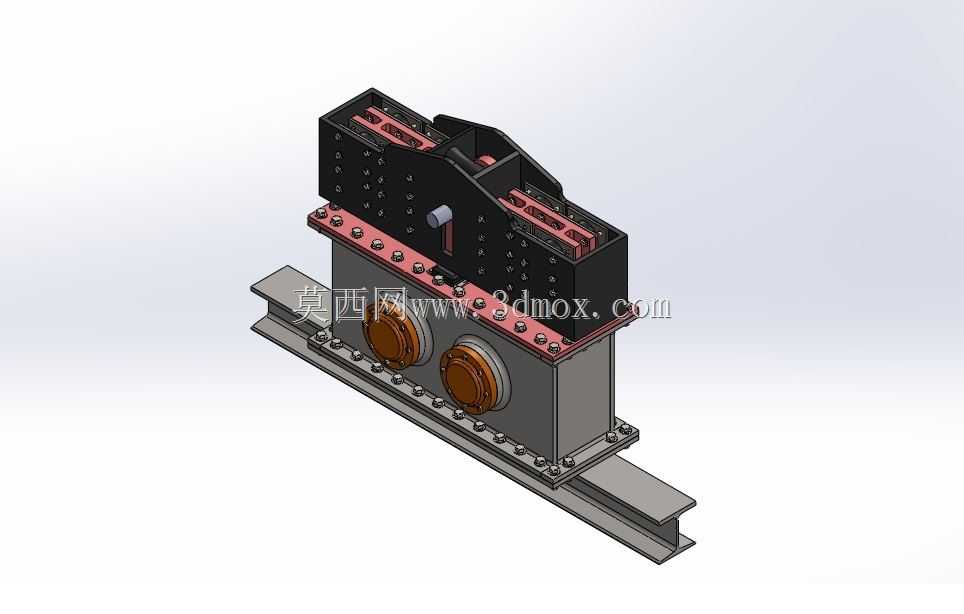

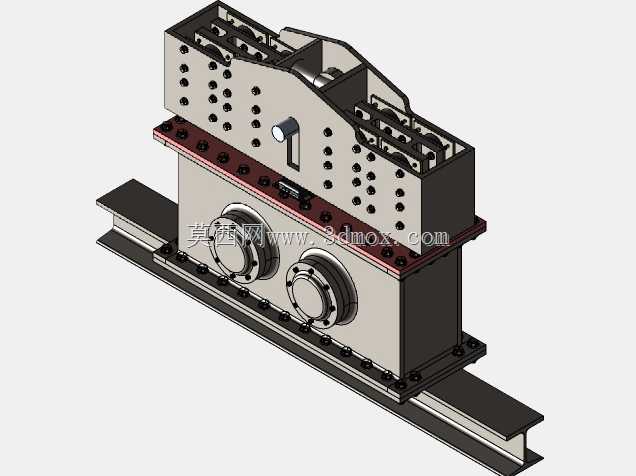

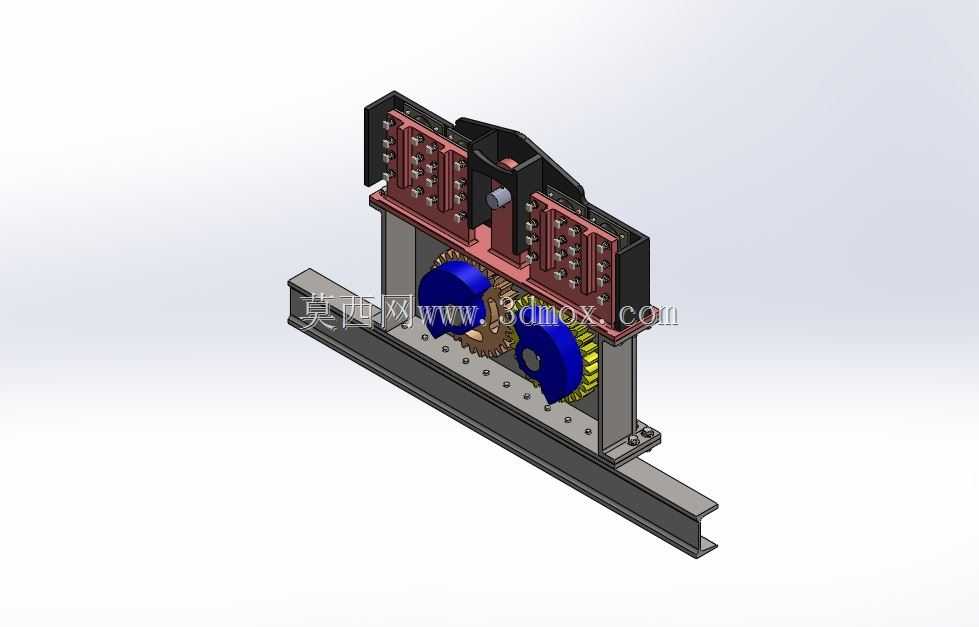

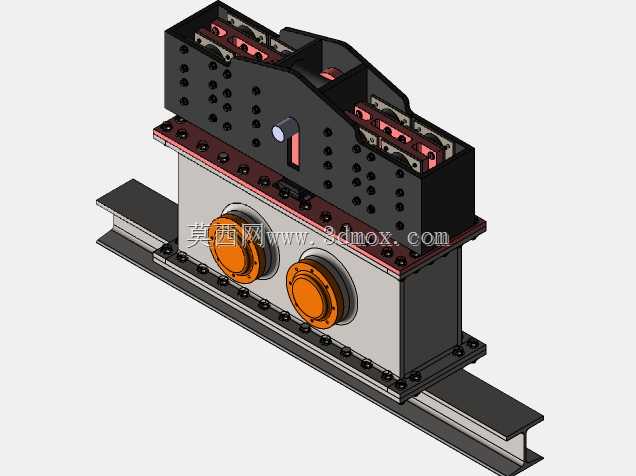

在桩基础施工、旧构筑物拆除、轨道沿线构件振实作业场景中，这类卡轨式振动作业锤是适配窄空间连续作业的核心执行部件，区别于传统悬挂式振动锤的大回转半径需求，该结构直接卡装在标准工字钢导轨上，可沿轨道走向连续移位作业，省去了反复吊装对位的辅助工时，尤其适合厂区内连续排桩、轨道旁路基振密这类线性作业场景。从功能实现逻辑来看，设备核心的激振单元采用双轴偏心块对称布置结构，两个偏心轮同步反向转动时，水平方向的激振力会相互抵消，仅保留垂直方向的高频振动力传递至作业锤头，避免作业过程中设备出现横向摆振，既降低了导轨承受的侧向载荷，也能保证振动力垂直作用于作业面，减少能量损耗。夹装锤头的槽型支架采用多螺栓组拼接结构，支架与激振箱体之间设置了多层阻尼减振垫，阻断高频振动向上传递至行走机架，避免行走轮与导轨之间出现跳轨、磨损加剧的问题。设计阶段首先锁定的是安装边界条件，底部卡轨结构完全适配国标25a号工字钢导轨，卡爪与导轨翼缘之间预留了单侧2mm的滑动间隙，既保证移位时无卡滞，也避免间隙过大导致作业时的冲击晃动；整体安装高度控制在1.2米范围内，横向宽度不超过0.8米，可在宽度1.5米的狭窄施工廊道内正常作业，无需额外拓宽作业空间。激振箱体的壳体采用Q355钢板焊接成型，内部轴承座位置预留了足够的加强筋厚度，承受偏心块高速转动带来的交变载荷时，箱体变形量控制在0.05mm以内，保证轴承的同轴度要求，延长核心部件的使用寿命。锤头部分的夹装槽设计为可调节结构，通过更换不同厚度的调整垫块，可适配不同厚度的作业锤头，满足打桩、振碎、压实不同作业工况的需求，无需整体更换前端执行机构。油路与润滑通道在设计时直接集成在箱体内部，避免外置管路在高频振动下出现松动断裂的问题，日常维护时仅需通过预留的注油孔定期补充润滑脂即可。导轨行走轮采用耐磨合金钢材质，轮面做淬火处理，硬度达到HRC55以上，可承受长期往复行走带来的磨损，同时轮组设置了侧向限位挡边，即使在振动力峰值工况下，也不会出现脱轨风险。从受力传递路径来看，激振单元产生的垂直振动力，首先通过箱体底部的连接法兰传递至作业锤头，法兰面采用铰制孔螺栓连接，保证传力过程无间隙，避免螺栓受交变剪切力出现断裂；反向的冲击力则通过上部的减振垫组传递至行走机架，被阻尼材料吸收大部分能量后，仅剩余极小部分载荷传递至导轨，不会对轨道基础造成结构性破坏。在实际作业适配性上，该结构可通过调整偏心块的配重片数量，调整激振力的幅值范围，适配从软土层振密到混凝土桩打入的不同载荷需求，调整过程无需拆解整个箱体，仅需打开侧端盖即可完成配重片的增减，现场调试效率较高。考虑到户外作业的防尘需求，所有轴承端盖位置都设置了双层防尘密封圈，可阻挡施工过程中的泥沙、粉尘进入轴承内部，降低磨损失效的概率。整体结构没有采用复杂的异形曲面设计，所有零部件都可通过常规的机加工、焊接工艺完成制作，加工成本可控，后期维修更换配件的通用性较强，适合中小批量的工程应用场景。
