纸浆模塑缓冲内衬结构三维设计

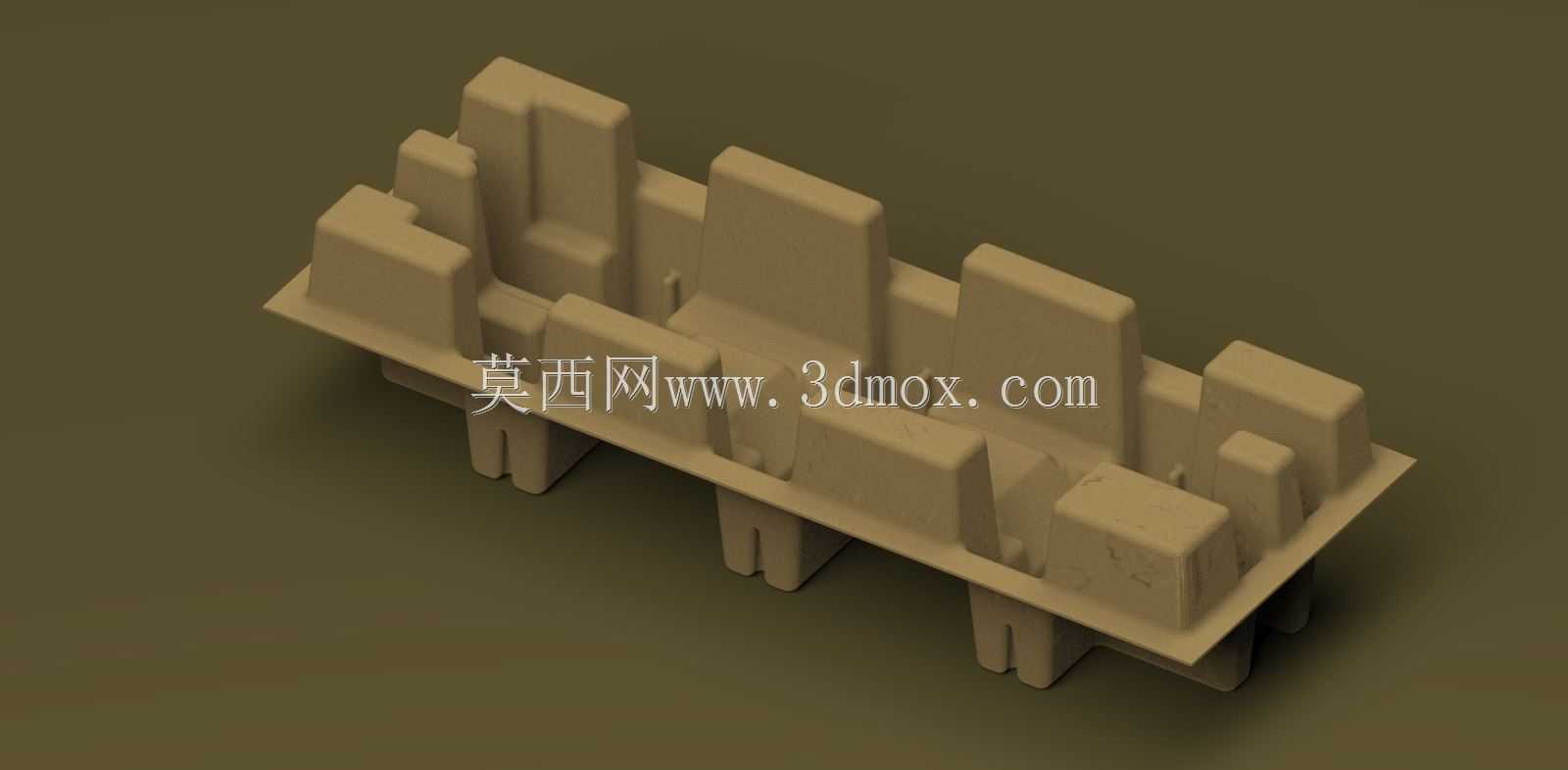

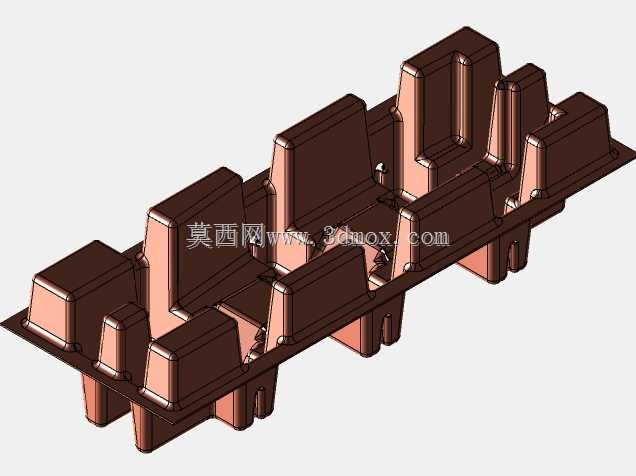

　　在电子配件、小型精密五金件的内包装环节，纸浆模塑内衬的应用占比正在逐年提升，这类结构完全依托纸浆纤维的模压成型特性，替代传统的EPS泡沫衬垫，兼顾缓冲防护与可自然降解的环保属性。本次设计的多腔位纸浆模塑结构，核心是针对多件组套类产品的定位防护需求，在有限的包装内腔空间里，完成每个独立工件的卡位固定，避免运输流转过程中工件之间的碰撞刮擦，同时抵消堆码、跌落过程中传递到工件表面的冲击载荷。从结构布局来看，整个模塑件采用一体化托盘式基底，所有定位凸台、缓冲肋条都与基底连为一体，没有额外拼接结构，适配常规纸浆模塑的吸滤成型、热压定型工艺，不需要后续的粘接组装工序，能直接在自动化模塑生产线上完成全流程加工。

　　每个独立的容置腔都根据对应工件的外形轮廓做了仿形贴合设计，腔壁的厚度控制在均匀的1.5-2mm区间，既保证成型过程中纸浆纤维的均匀铺挂，避免出现局部薄厚不均导致的强度缺陷，也能控制整体材料用量，降低单件产品的原料消耗。腔位之间的分隔肋采用梯形截面设计，根部做了R3的圆角过渡，一方面提升肋条自身的抗弯折强度，在受到侧向挤压时不会轻易出现断裂塌边，另一方面也能在脱模过程中减少模具与坯体的卡滞，降低成型后的废品率。底部的支撑脚采用对称分布的开槽式结构，四个支撑位的高度保持一致，保证内衬放入外包装箱后能保持水平放置，不会出现倾斜晃动感；支撑脚的开槽设计同时兼顾了堆叠定位功能，当多个同规格内衬叠放时，上层的支撑脚可以嵌入下层内衬的对应凹槽内，

　　大幅减少仓储、转运过程中半成品的占用空间，叠放高度相比无定位结构的平托盘类纸托能提升40%以上的仓储利用率。从缓冲性能的设计逻辑来看，所有与工件接触的定位面都没有做完全刚性的贴合，而是预留了0.8-1.2mm的间隙，同时在每个腔位的外侧基底上设置了断续的压溃诱导槽，当受到垂直方向的跌落冲击时，压溃诱导槽位置会优先发生可控的塑性变形，通过纸浆纤维结构的压溃变形吸收冲击能量，避免冲击力直接传递到被包装的工件表面。这种设计区别于传统泡沫衬垫的整体弹性缓冲逻辑，更适配纸浆材料本身模量较高、弹性形变区间小的材料特性，不会因为材料回弹不足导致缓冲失效。在安装边界的适配性上，整个模塑件的外轮廓尺寸严格匹配对应常规瓦楞纸箱的内尺寸，

　　侧边与纸箱内壁的间隙控制在1mm以内，放入纸箱后不会出现横向窜动，不需要额外增加填充固定材料；顶部的平面高度低于纸箱折边压合位置3mm，保证纸箱封箱后折边不会挤压到模塑内衬的顶部结构，避免长期堆压导致内衬变形卡位失效。针对纸浆模塑常见的边缘毛躁、强度不足问题，整个结构的外边缘都做了卷边设计，卷边宽度控制在2mm，既提升了边缘的握持强度，在人工装件取件过程中不会出现边缘掉屑、划手的问题，也能进一步提升整个托盘的边缘抗冲击能力，在纸箱边角受到碰撞时，卷边结构可以分散局部应力，避免边缘直接碎裂。另外，结构上所有的转角位置都做了不小于R2的圆角处理，完全规避尖锐直角结构，一方面是适配纸浆模塑的成型工艺，避免模具直角位置出现积浆或者成型不满的缺陷，另一方面也能减少应力集中点，提升整体结构的抗弯折、抗跌落性能，在常规1.2米高度的自由跌落测试中，不会出现结构碎裂、腔位变形导致的工件脱落问题。这类纸浆模塑结构除了常规的工业产品内包装用途，也可以适配农产品、小型消费电子产品的包装需求，只需要调整对应腔位的轮廓尺寸与肋条分布密度，就能匹配不同重量、不同外形产品的缓冲防护需求，整个设计过程完全依托纸浆材料的成型特性与力学性能展开，没有冗余的装饰性结构，所有结构特征都服务于成型工艺性、防护性能与生产效率的平衡。
