乘用车驾驶舱侧围及外后视镜结构设计

在整车正向开发流程里，驾驶舱侧围与外后视镜的匹配设计，是兼顾空气动力学性能、驾乘视野安全、内饰质感一致性的关键环节，很多刚接触车身设计的工程师容易把这部分拆成独立的外饰、内饰模块分开建模，忽略了两者在安装边界、人机交互上的耦合关系，实际做结构匹配的时候往往会出现安装点干涉、视野校核不达标、外观分缝不均的问题。这个模型完整还原了A柱下段、前门上部、外后视镜总成、驾驶舱侧围内饰板、前排座椅侧靠、车门内饰上沿的装配关系，能直接用于整车人机工程校核、外饰件安装点布置参考。

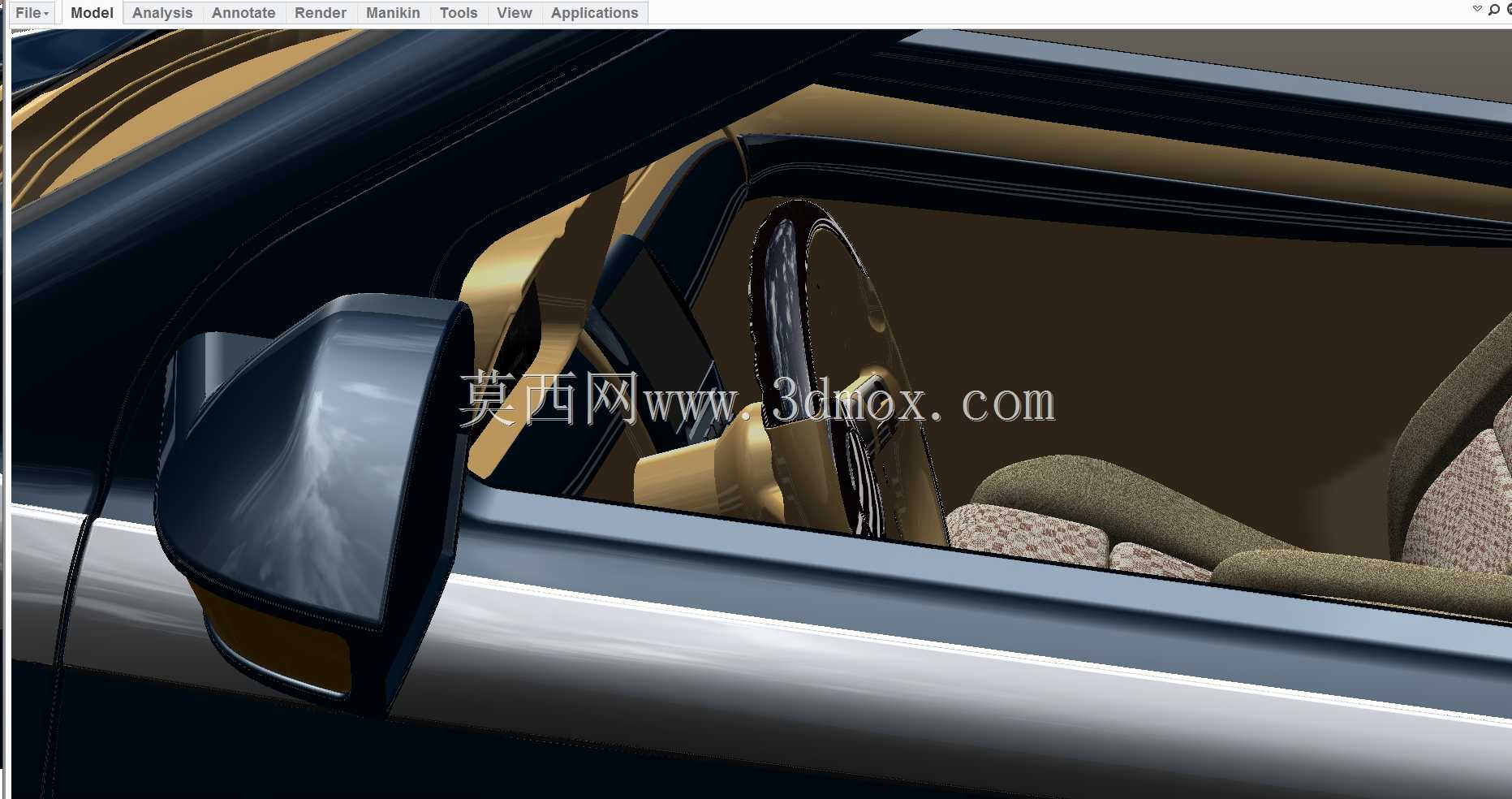

从实际装车场景来看，外后视镜的安装基座直接固定在车门钣金的加强板上，建模时特意保留了基座与车门钣金的三层连接结构：最外层是后视镜的ABS+PC外壳，做了渐变的曲面过渡，顺着A柱的倾角延伸，能在高速行驶时引导侧方气流，减少后视镜区域的风噪产生；中间层是带加强筋的PA66安装支架，支架上预留了三个M6的螺栓安装孔，孔位的同轴度公差控制在0.1mm以内，避免装车后后视镜出现抖动，影响驾驶员观察侧后方路况；最内层是车门钣金的加强衬板，厚度1.2mm的冷轧钢板冲压成型，和支架的贴合面做了凸台结构，分散螺栓拧紧时的压应力，防止长期使用后钣金出现凹陷变形。

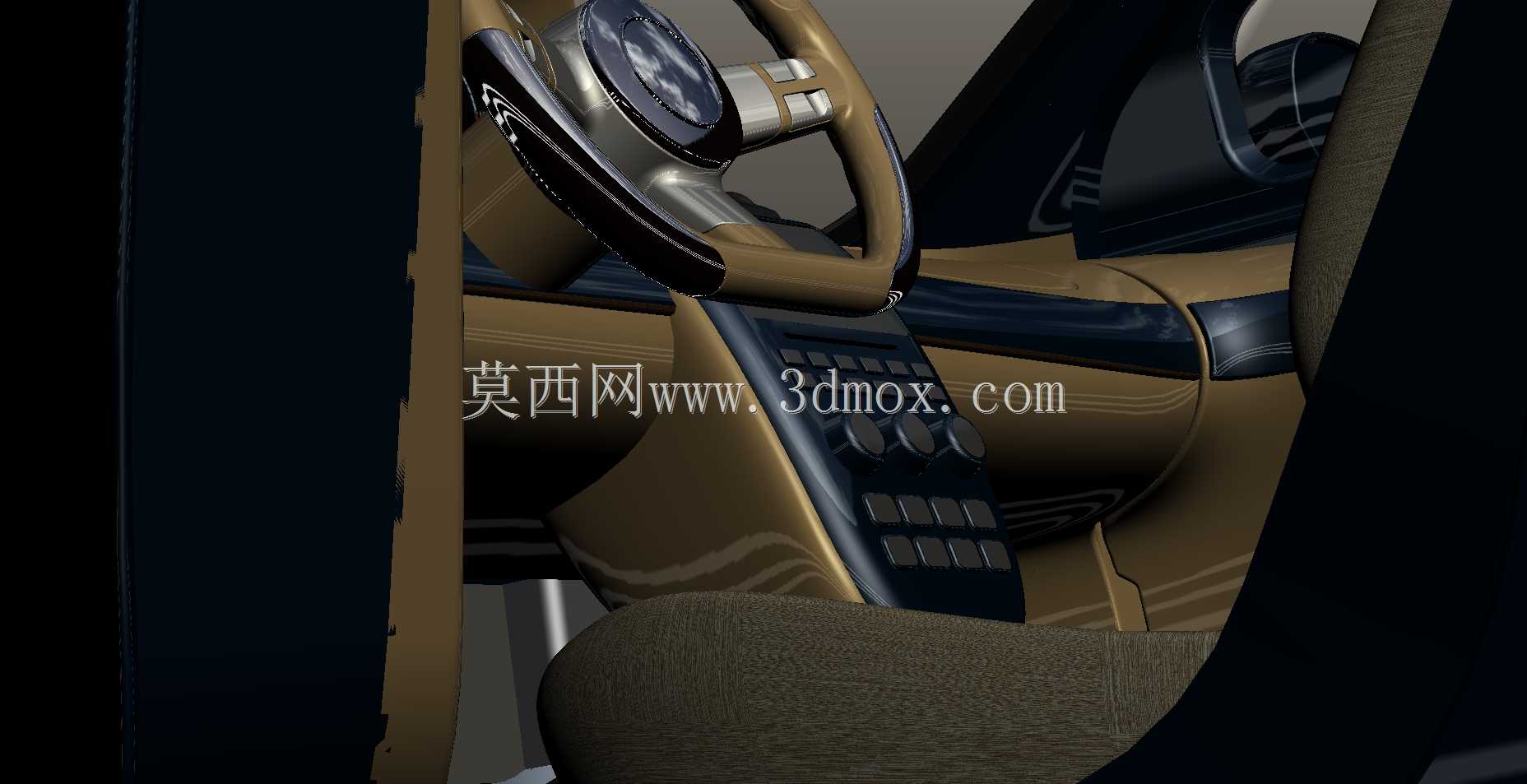

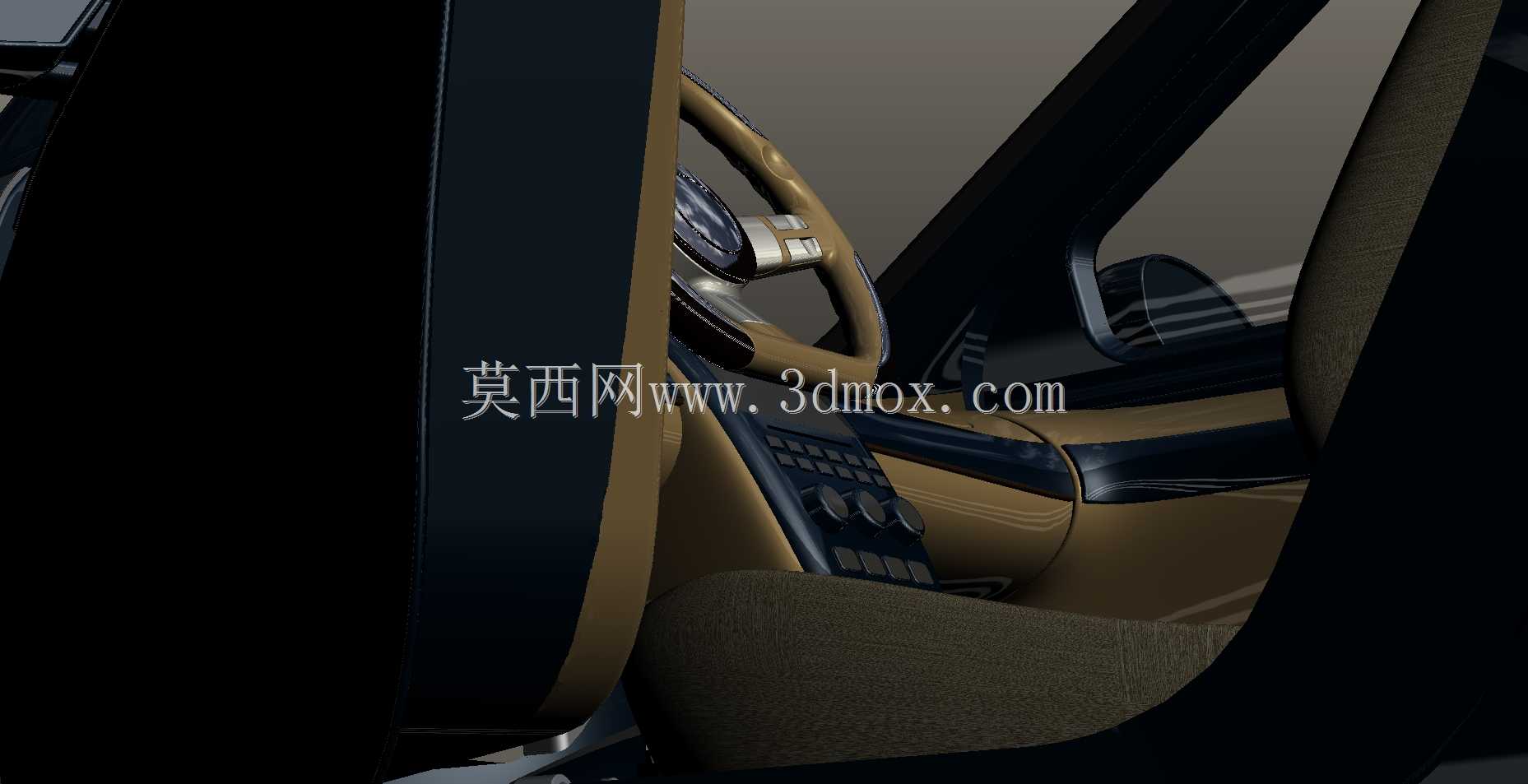

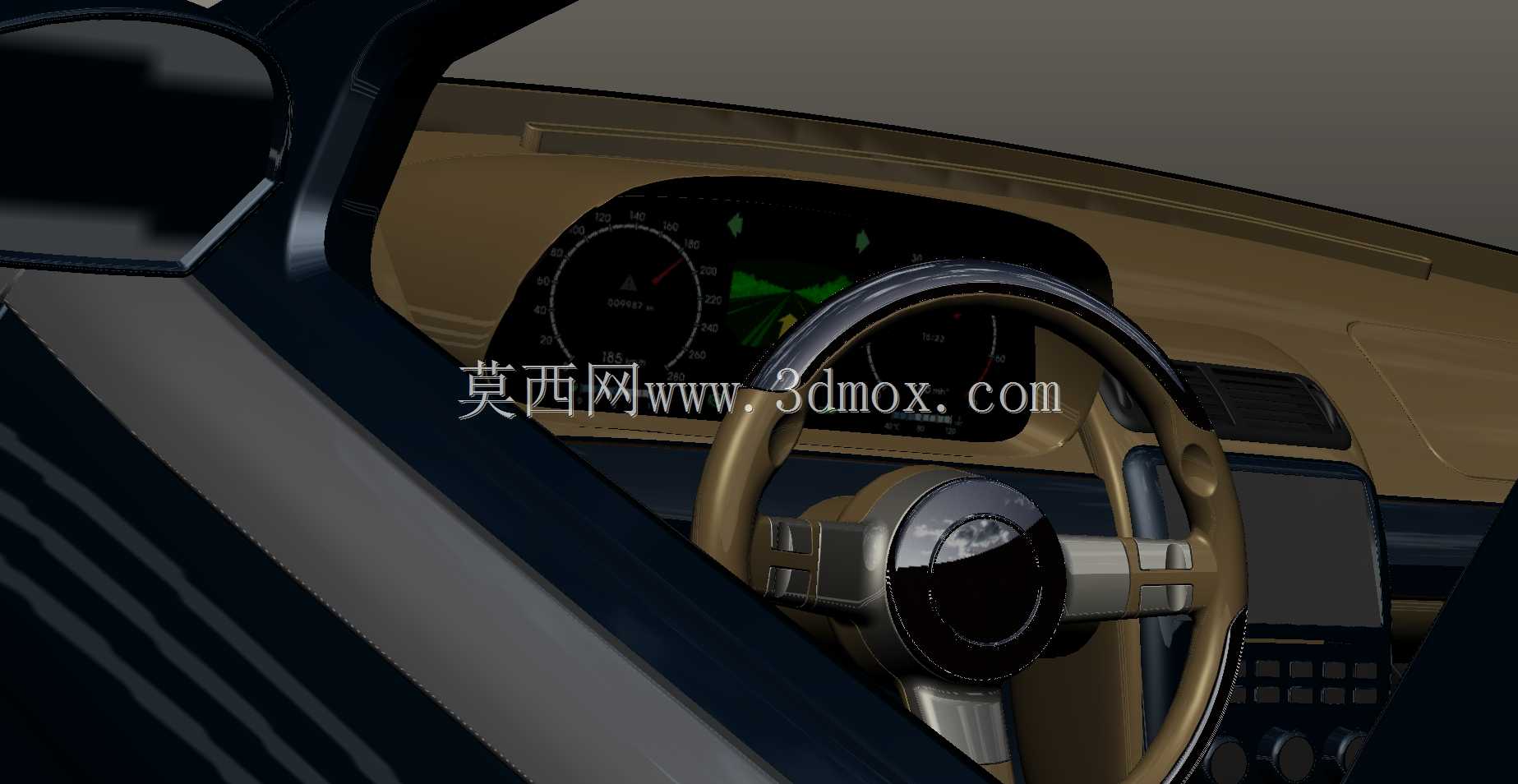

往驾驶舱内部看，侧围内饰板采用了搪塑工艺的软质表层，下方是PP+GF20的硬质骨架，骨架上预留了线束卡扣的安装槽，方便布置后视镜电动调节、加热功能的线束，避免线束在行驶过程中与钣金摩擦产生异响。内饰板和车门上沿的分缝做了0.5mm的间隙设计，配合整圈的EPDM密封胶条，既能阻挡车外的雨水、灰尘进入驾驶舱，也能隔绝一部分行驶过程中产生的风噪。前排座椅的侧靠部分做了内凹的曲面设计，和侧围内饰板之间保留了25mm的安全间隙，既不会在座椅调节时出现摩擦干涉，也能给驾乘人员的肘部留出足够的活动空间，不会有局促的压迫感。

设计思路上，这个结构没有盲目追求曲面的花哨造型，而是优先满足法规要求的视野范围：后视镜的镜面曲率、安装角度都按照GB 15084的要求做了校核，驾驶员在正常驾驶坐姿下，能通过后视镜观察到侧方两条车道的路况，不存在视野盲区。同时后视镜外壳的曲面做了CFD流场仿真优化，在120km/h的行驶速度下，后视镜区域的气流分离点被控制在外壳后缘，减少了涡流的产生，能有效降低高速行驶时的风噪值，提升驾驶舱的静谧性。

从安装边界来看，整个侧围结构的横向安装宽度从车门钣金外表面到内饰板内表面总共128mm，其中外后视镜基座突出车门钣金的距离是165mm，既保证了足够的镜面面积满足视野要求，也不会因为突出量过大增加整车的通过宽度，在狭窄路段会车时能减少刮蹭的风险。内饰板的安装点全部采用隐藏式设计，从乘员舱内看不到外露的螺栓盖，整体的视觉一致性更好，也避免了外露卡扣长期使用后出现松脱、异响的问题。座椅侧方的扶手区域和内饰板的高度差控制在10mm以内，驾乘人员将手臂搭在扶手时，能自然地完成后视镜调节、车窗升降的操作，不需要刻意调整坐姿，符合人机工程学的设计要求。

在细节处理上，后视镜的转向灯集成在外壳的下沿，光线照射角度朝向侧后方，既能给侧后方的车辆、行人明确的转向提示，也不会因为光线直射对驾驶员造成眩光干扰。内饰板靠近B柱的位置预留了安全带导向环的安装缺口，缺口边缘做了R3的圆角处理，避免安全带在收放过程中被锐边割伤，提升安全带的使用寿命。车门上沿的水切条采用了复合橡胶材质，和玻璃表面的贴合压力控制在合适的范围，既能刮除玻璃上的雨水、灰尘，也不会因为压力过大增加玻璃升降的阻力，导致玻璃升降器电机负载过高。
