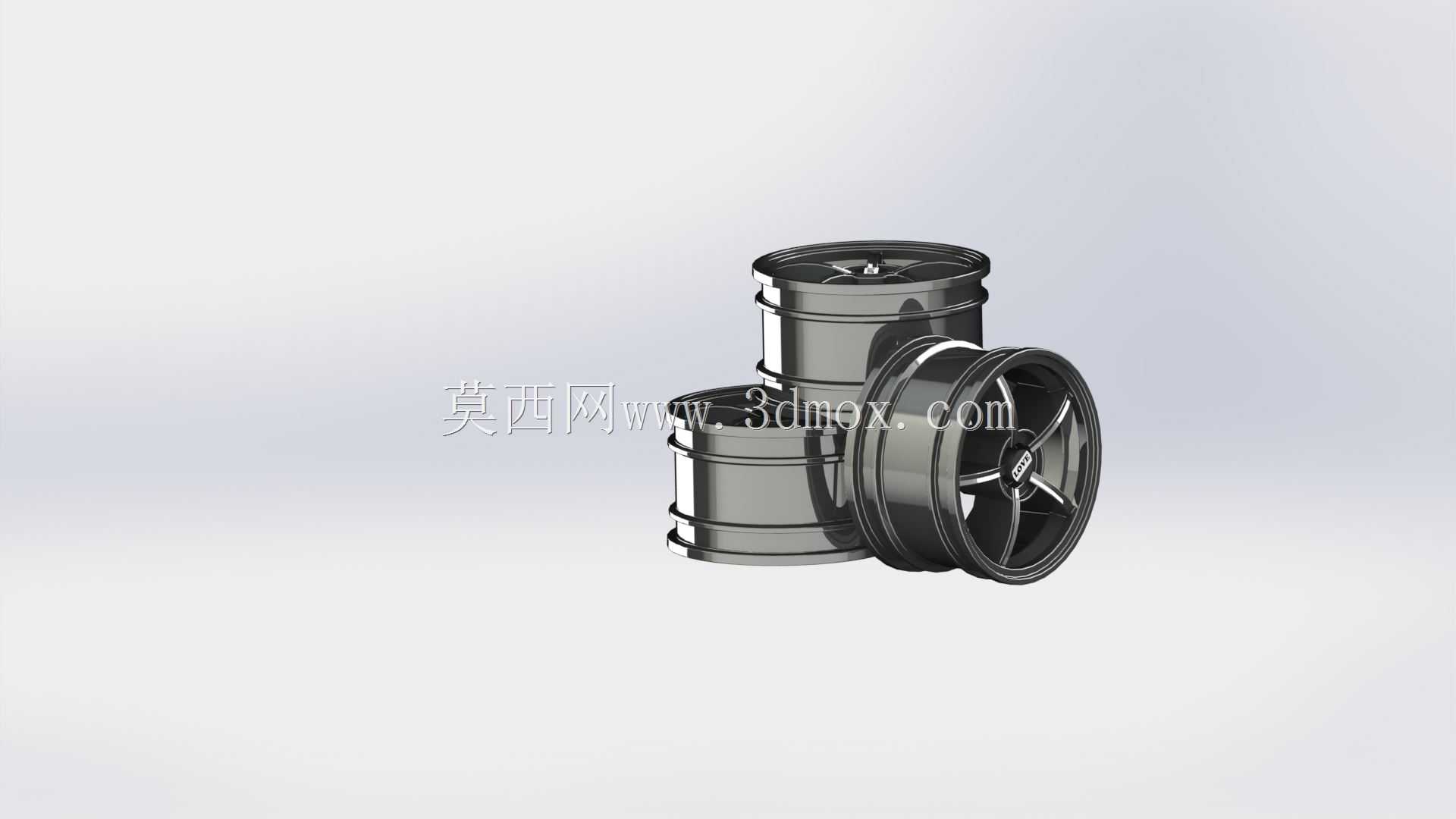

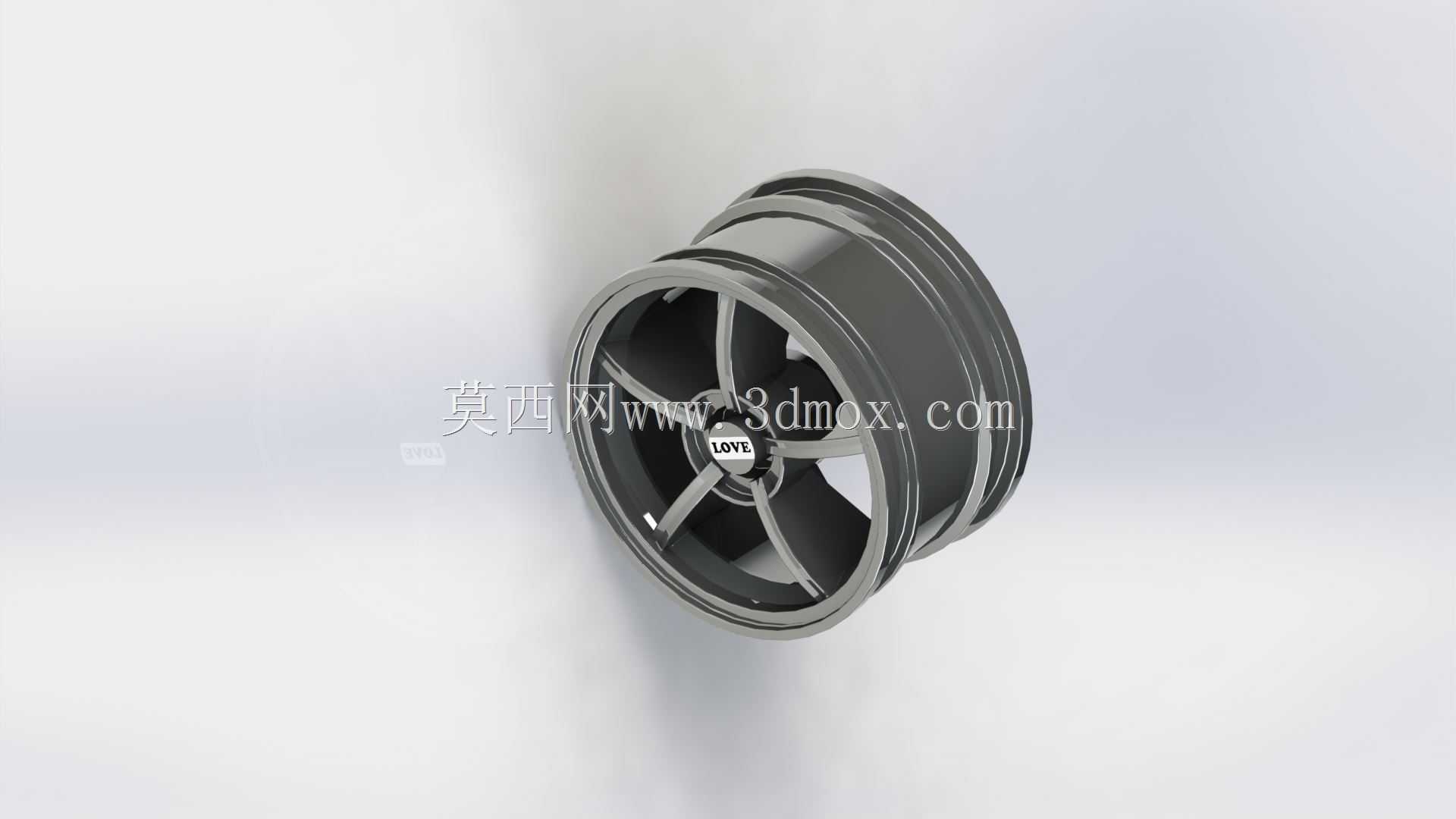

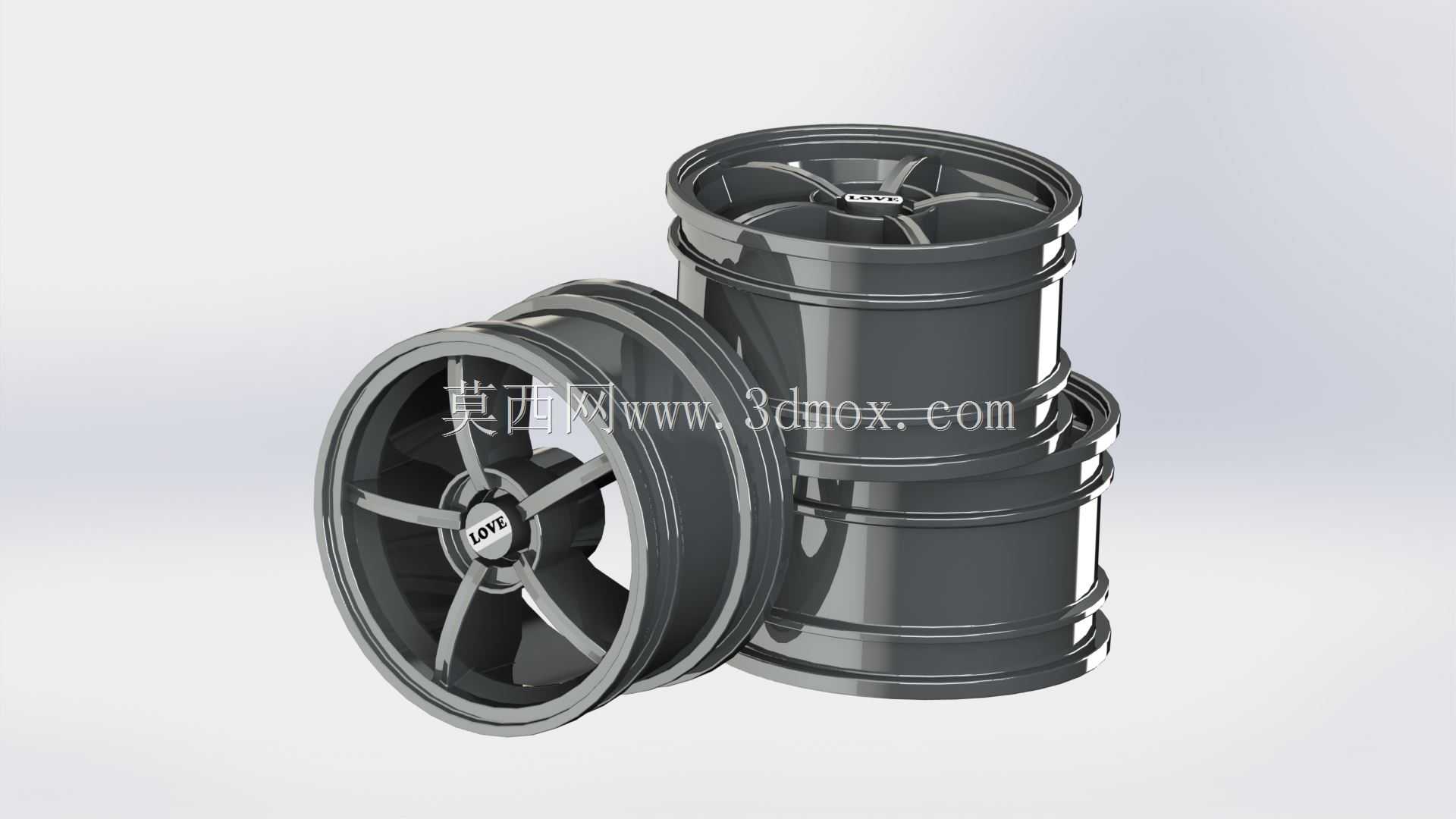

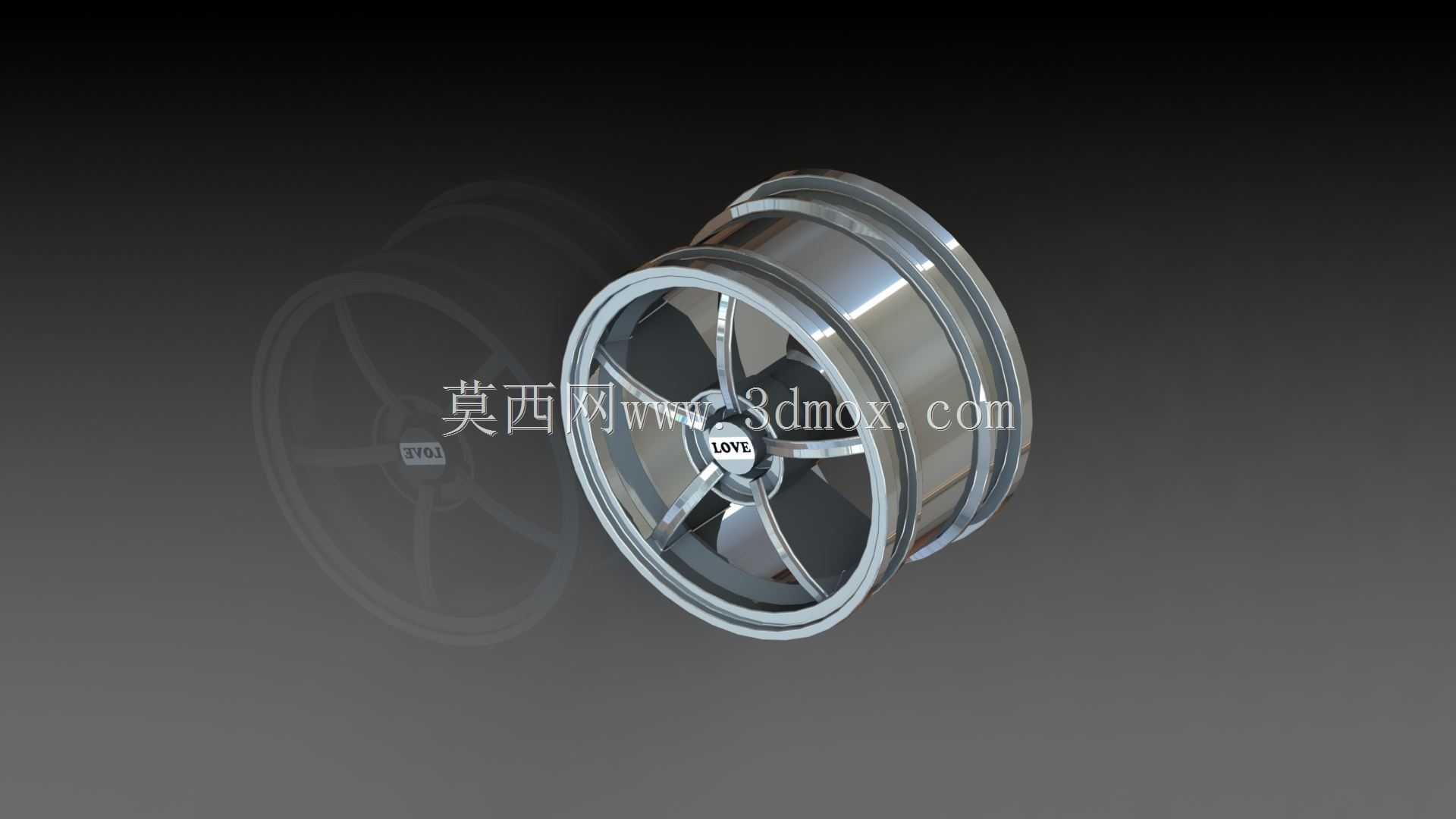

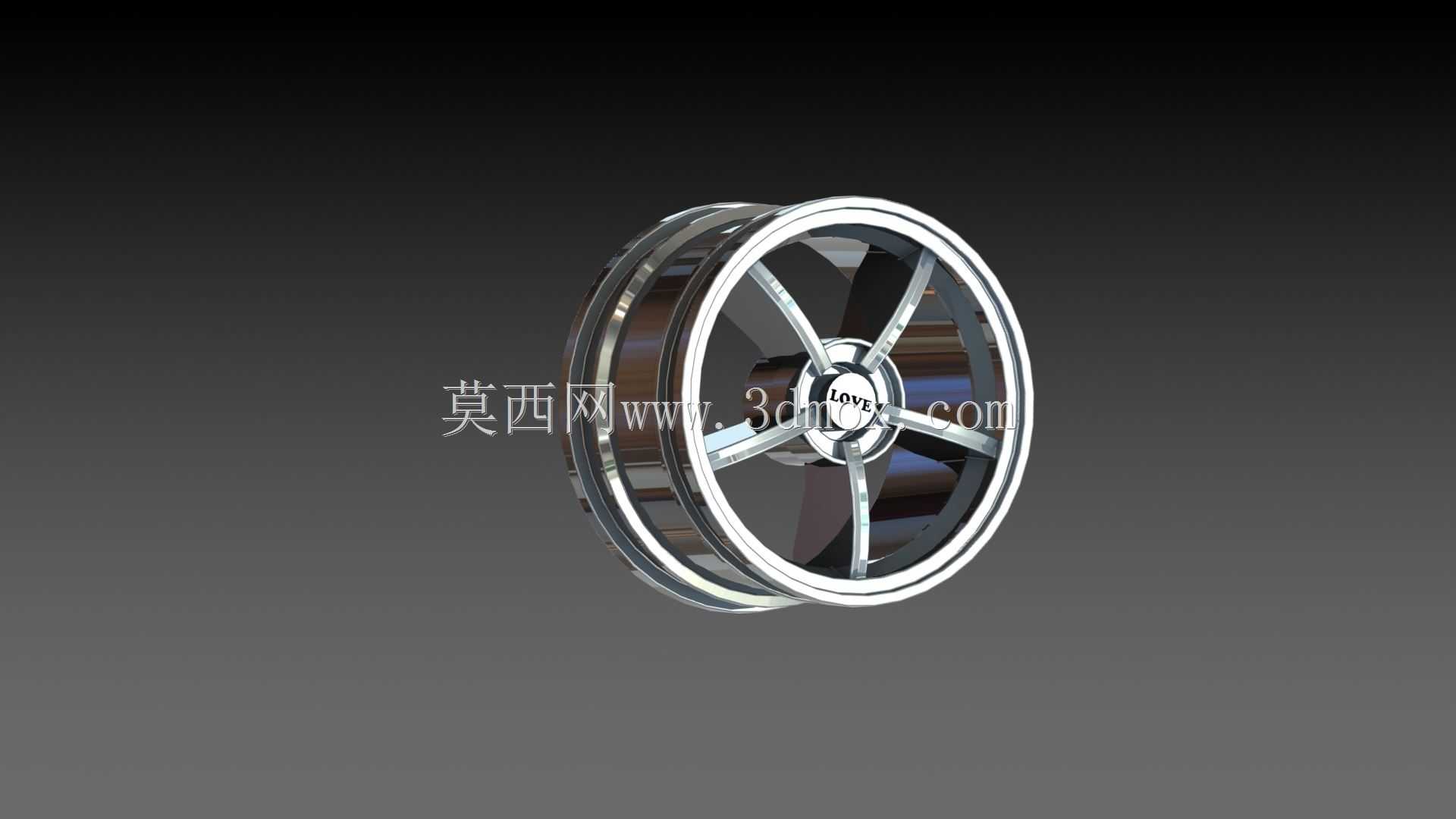

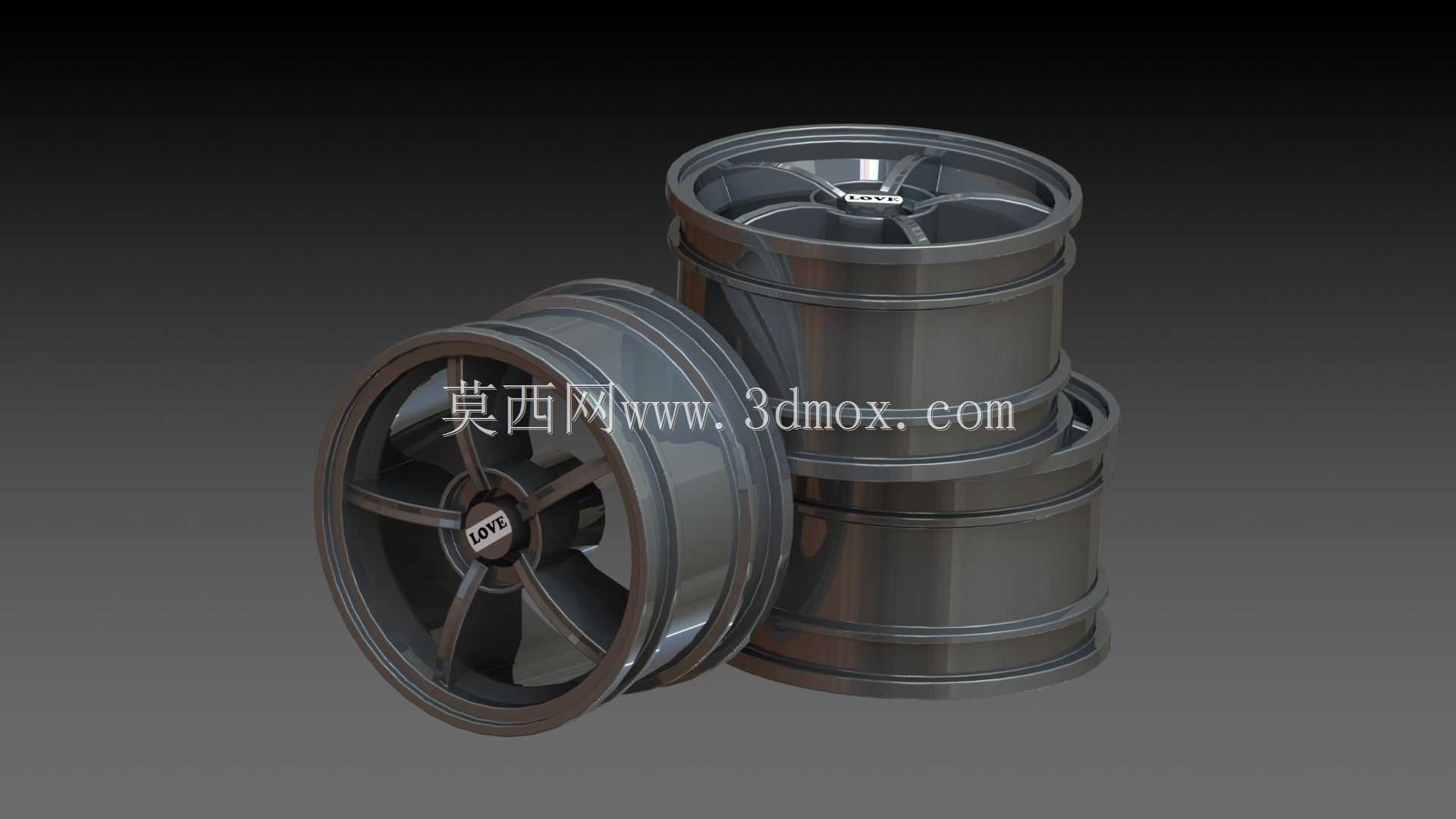

乘用车五辐亮面合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂是绕不开的核心承载件，这次的五辐合金轮毂结构，首先要卡准乘用车的安装匹配边界，不能只做外观曲面。先从安装基准说起，中心孔的尺寸要对应主流家用前驱车型的轴头配合公差，PCD节圆直径的孔位分布严格遵循五孔常规布局，每个螺栓孔的沉台深度要匹配轮毂螺栓的啮合长度，避免装车后出现假紧、行驶抖动的问题，轮辋的J值、ET偏距都卡在常规17寸家用车的适配区间，既不会蹭翼子板内衬，也不会让轮距超出原厂设计的外摆边界，转向打满时不会和减震筒、刹车卡钳发生运动干涉。

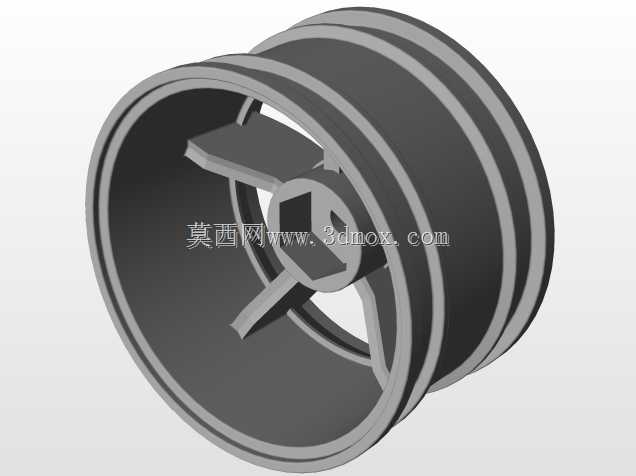

　　设计思路上没有做复杂的多辐镂空，而是采用等宽五辐的对称结构，这种布局的好处是辐条的受力路径直接，从轮心安装盘到轮辋的传力路径没有锐角转折，车辆过弯、过减速带时的冲击载荷能均匀分散到每根辐条上，不会出现局部应力集中导致的辐条根部开裂。建模时先做旋转特征生成轮辋的基础筒体，轮辋的胎圈座角度、凸缘高度完全符合轮胎安装的国标要求，保证轮胎充气后能紧密贴合在胎圈座上，高速行驶时不会出现轮胎脱圈的风险；之后通过拉伸切除做出五根辐条的基础轮廓，再对辐条和轮辋、辐条和中心安装盘的衔接位置做等半径圆角过渡，圆角半径不是随便取的数值，要对应铸造时的拔模斜度和金属液流动路径，避免铸造时出现冷隔、缩孔缺陷。

　　表面做亮面处理的结构设计时，特意在辐条表面留了足够的机加工余量，后续抛光、镀膜工序不会因为余量不足露出基材，中心盖的安装卡槽做了环形卡扣结构，拆卸时不会断裂，安装后不会出现高速行驶时中心盖脱落的问题。实际装车场景里，这类合金轮毂相比钢制轮毂，转动惯量更小，能降低起步时的动力损耗，簧下质量的减轻也能让减震器的响应速度更快，颠簸路面的贴地性更好。散热方面，五辐之间的镂空面积足够，连续制动时刹车盘产生的热量能顺着辐条间隙快速散出，不会因为热量堆积导致刹车热衰减，也不会因为轮毂温度过高加速轮胎橡胶的老化。

　　建模过程中特意核对了动平衡的配重块安装位置，轮辋内侧预留了粘贴平衡块的平整区域，不会因为轮辋内侧的加强筋凸起导致平衡块无法粘贴牢固。气门嘴的安装孔位做在两根辐条之间的轮辋位置，既方便充气时操作，也不会被辐条遮挡，同时避开了应力集中区域，不会因为开孔导致轮辋局部强度不足。轮辋的轮缘位置做了加厚处理，路边停车蹭到路肩时，不会轻易出现轮缘变形、漏气的问题，日常使用的耐用性更好。

　　做这类行走部件的建模，不能只追求外观的炫酷，每一处曲面、每一个倒角、每一个孔位的尺寸，都要对应实际装车的使用需求，从铸造工艺、装配公差、行驶受力、后期维护多个维度去核对结构合理性，不然建出来的模型只是个好看的曲面壳，完全没有实际工程参考价值。比如辐条的背面不是完全平整的，做了等厚度的加强筋结构，在不增加过多重量的前提下提升辐条的抗扭、抗弯强度，车辆急加速、急制动时，辐条不会因为扭矩传递出现形变。中心安装盘的背面做了和轴头贴合的平整加工面，平面度公差控制在合理范围，装车后轮毂和轴头完全贴合，不会出现高速行驶时方向盘抖动的问题。
