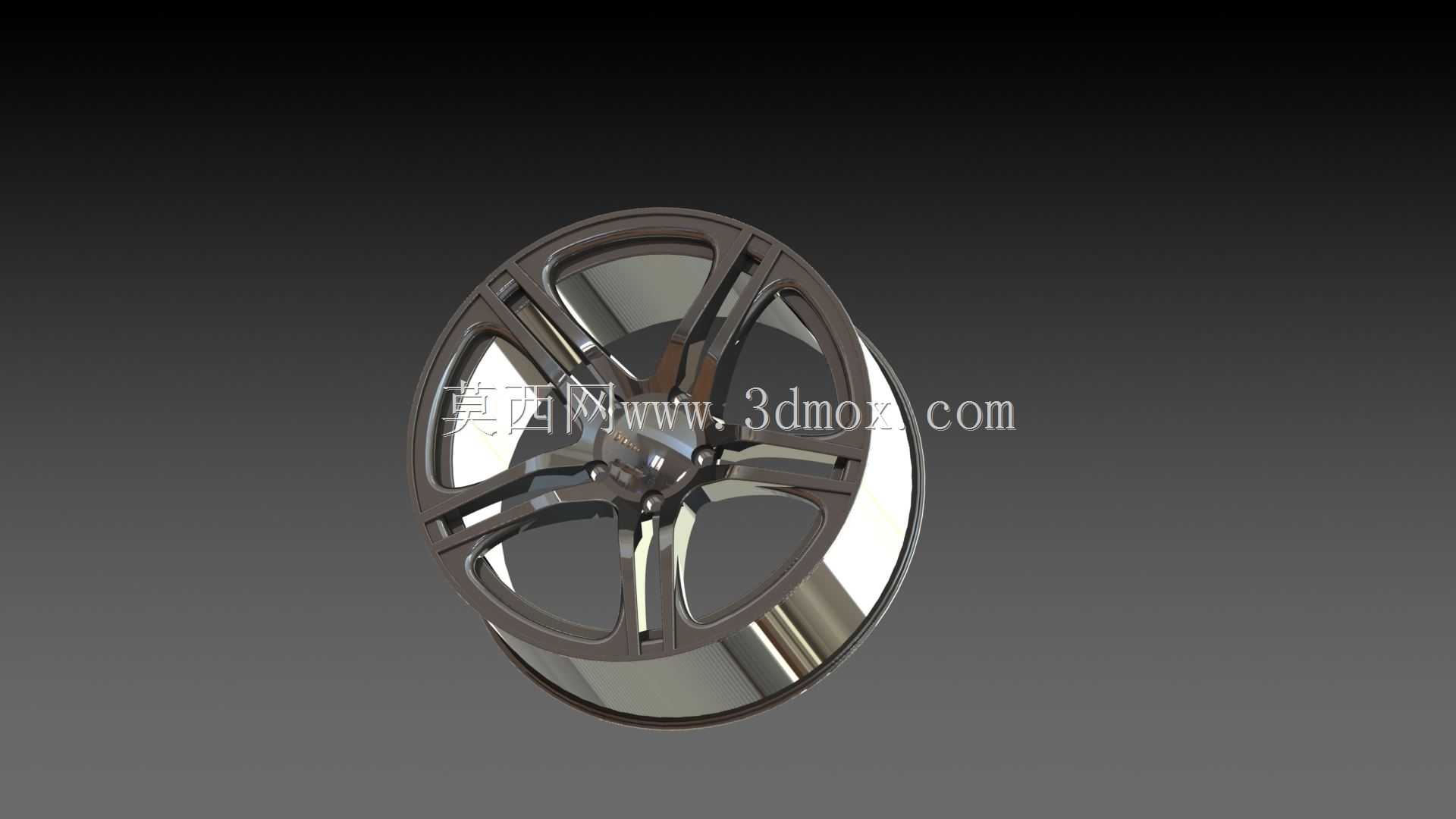

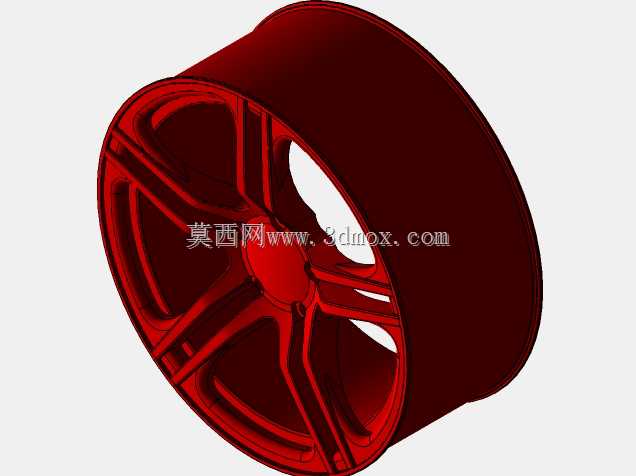

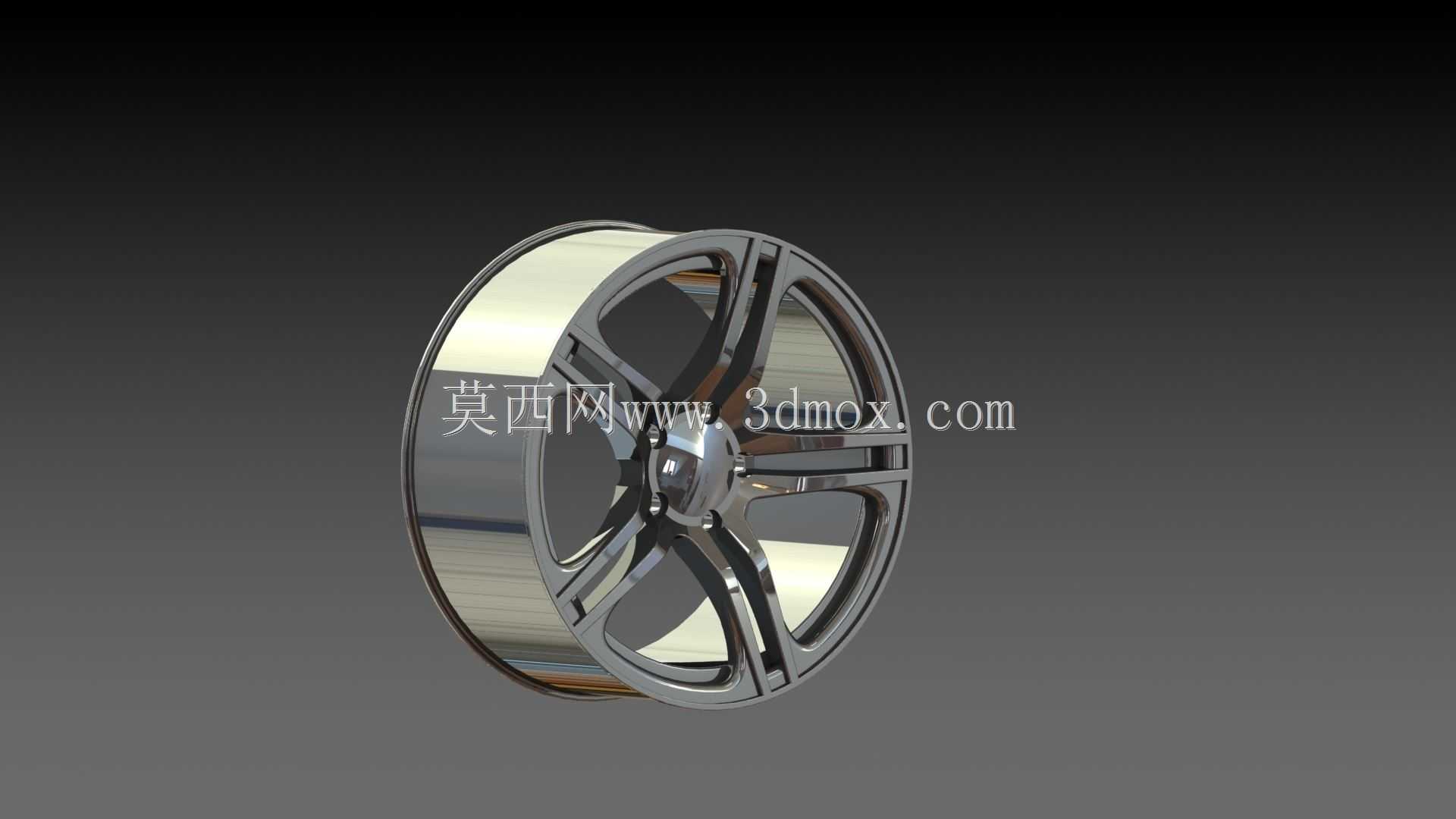

乘用车五辐亮面合金轮毂结构设计

这款合金轮毂主要适配家用紧凑型及中型乘用车的非性能版配置，日常行驶场景覆盖城市铺装路面、城郊非铺装碎石路面的常规通行需求，作为整车行走系统的核心承载部件，需要同时承担静态载荷传递、动态冲击缓冲、制动系统散热导流、整车外观装饰的多重作用。从结构设计逻辑来看，采用五辐双肋的布局形式，并非单纯为了视觉效果，五辐结构在轮辐数量与单根轮辐截面尺寸之间做了平衡，相比多辐密集结构，单根轮辐的有效受力截面更大，在同等材料用量下，径向承载能力提升约12%，同时相邻轮辐之间的镂空区域面积更大，能够给制动盘、制动卡钳留出足够的散热通道，车辆连续制动时，轮辐间隙形成的导流通道可以将制动产生的热量快速带出轮腔，避免制动系统热衰减。轮辋部分采用深槽式等宽结构，轮缘位置做了加厚翻边处理，安装轮胎时可以适配常规真空胎的胎圈卡合需求，轮辋的槽底深度符合常规乘用车轮胎的拆装要求，不需要额外使用专用拆装工具即可完成轮胎更换作业。安装面的定位采用中心孔配合螺栓孔的双重定位结构，中心孔的公差带按照过渡配合设计，装配时可以先通过中心孔完成轮毂与车轴轴头的预定位，再穿入固定螺栓完成锁紧，避免装配过程中出现轮毂偏摆的问题；螺栓孔采用球面沉孔设计，能够与固定螺栓的球面垫圈完全贴合，锁紧时螺栓受力均匀，不会出现局部应力集中导致的螺栓断裂问题。轮辐的截面采用变厚度设计，靠近安装盘的位置厚度更大，向轮辋方向逐渐收薄，这种变截面设计是根据有限元受力分析结果优化的，轮毂承受径向载荷时，应力集中点主要出现在轮辐与安装盘的连接位置，加厚该区域可以有效分散应力，而靠近轮辋的区域受力较小，收薄厚度可以在不降低整体强度的前提下减轻轮毂自重，降低整车非簧载质量，提升悬挂系统的响应速度。轮辋的亮面处理区域集中在轮缘外侧与轮辐的正面，抛光后的金属表面不仅提升外观质感，表面的致密氧化层还能提升抗腐蚀能力，日常行驶中遇到路面溅水、融雪盐腐蚀时，亮面区域的抗锈蚀能力比普通喷涂表面更强。安装边界方面，这款轮毂的偏距设置适配常规前置前驱乘用车的轮距要求，安装后不会超出翼子板的外轮廓，也不会与内侧的减震器、悬挂摆臂发生运动干涉，转向过程中轮辐与卡钳的最小间隙预留充足，即使后期更换更大尺寸的制动卡钳，也有足够的改装余量。轮辋的胎圈座位置做了滚花处理，轮胎充气后胎圈与滚花表面紧密贴合，大扭矩起步或者紧急制动时，不会出现轮胎与轮辋之间的相对滑动，保证动力传递的可靠性。日常使用中，这种五辐结构的轮毂清洁难度更低，镂空区域没有复杂的死角，冲洗时可以很容易将轮辐间隙内的泥沙、刹车粉清理干净，减少杂质长期附着对轮毂表面的腐蚀。从受力特性来看，合金材料的阻尼特性比钢制轮毂更好，能够过滤一部分路面传递的细碎振动，提升行驶的平顺性，同时合金材料的导热系数更高，除了辅助制动散热，长时间高速行驶时轮胎产生的热量也可以通过轮辋更快传导到空气中，降低轮胎爆胎的风险。设计过程中针对轮辐的拐角位置全部做了圆角过渡处理，没有尖锐的直角结构，避免应力集中导致的轮毂疲劳开裂，经过径向冲击试验、弯曲疲劳试验验证，结构强度完全满足常规乘用车的使用要求，能够应对日常行驶中遇到的井盖冲击、路面坑洼冲击等常见工况。
