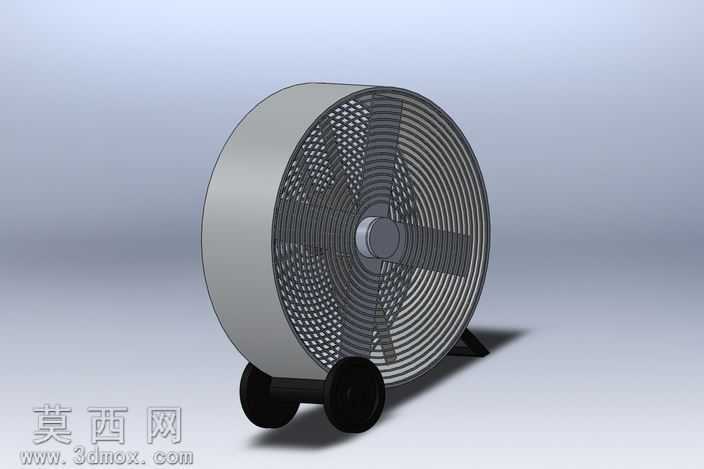

工业落地式移动轴流通风扇三维设计

本模型为工业落地式移动轴流通风扇，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业通风设备的实际尺寸比例，对风扇的各个组成部件进行了精细化的结构还原。整体模型分为外筒风罩、内置风轮、支撑底架、移动滚轮四个核心模块，外筒风罩采用薄壁圆筒结构设计，前端防护网采用同心环形格栅搭配径向加强筋的结构，既保证了通风截面积最大化，又具备足够的结构强度防止异物接触内部风轮，建模时通过阵列特征快速生成均匀排布的格栅结构，保证格栅间距一致无偏差。内置风轮采用多叶片轴流设计，叶片根据轴流送风的气动特性设置了合理的安装倾角与曲面弧度，建模过程中通过曲面放样构建叶片的流线型曲面，保证叶片表面顺滑无折角，还原真实工业风轮的气动外形结构，风轮中心设置轴套结构，预留了与驱动电机输出轴配合的安装位，符合实际产品的装配逻辑。支撑底架采用倾斜式三角支撑结构，通过两个斜向支臂连接外筒风筒下部，保证风扇放置时的重心稳定，可根据送风需求调整风筒的俯仰角度，底架下部安装两个实心橡胶滚轮，滚轮通过轮架与底架连接，可实现小半径转向移动，方便在车间、仓库等不同作业区域灵活转移送风位置。材质渲染阶段，外筒风罩采用哑光深灰色金属漆材质，模拟工业钣金喷塑的表面质感，防护格栅采用同色系稍浅的哑光金属材质，风轮叶片采用深灰色硬质工程塑料材质，支撑底架采用黑色哑光金属材质，滚轮采用黑色哑光橡胶材质，不同部件的材质粗糙度、反光度参数均根据真实材质特性进行调试，渲染输出的效果图光影过渡自然，部件质感区分清晰，结构层次分明。整体设计围绕工业场景大流量移动通风的使用需求，在结构设计上兼顾了送风效率、结构稳定性与移动便捷性，所有部件的连接结构均符合实际工业产品的装配工艺要求，无结构干涉问题，可用于工业通风设备的结构展示、方案演示以及相关教学场景使用。
