电脑CPU散热风扇框架结构设计

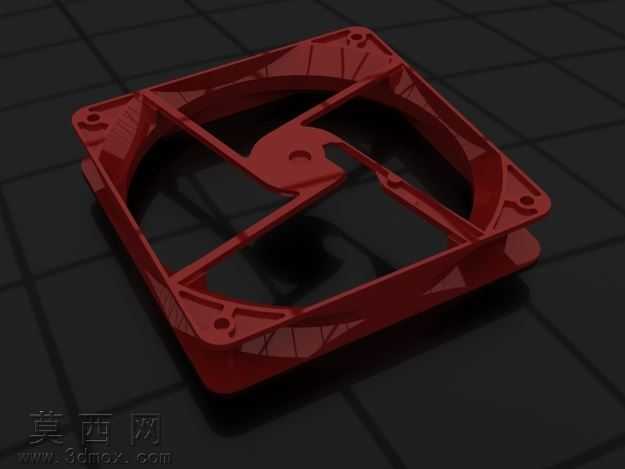

本作品为电脑CPU散热用风扇的框架结构三维设计，建模过程依托三维参数化设计思路完成，首先从风扇框架的安装适配需求出发，确定标准120mm方形风扇的外轮廓尺寸，精准预留四角的安装孔位，孔位间距、孔径均匹配常规机箱、CPU散热塔的安装标准，保证成品结构可直接适配通用电脑硬件的安装场景。建模阶段先绘制框架的外轮廓二维草图，对框架的边框做加厚处理，兼顾结构强度与轻量化需求，边框边缘做微小的倒角过渡，避免实际生产中出现锐边划伤的问题，同时优化注塑成型时的熔体流动路径，减少应力集中缺陷。框架内部的支撑筋结构采用非对称流线型设计，区别于传统直筋结构，该设计可引导气流沿扇叶转动方向平顺流动，降低气流穿过框架时产生的紊流噪音，提升风冷散热的效率；支撑筋与中心电机安装座做一体化衔接，中心安装座预留电机固定的孔位与走线槽位，保证电机安装后同轴度符合设计要求，避免扇叶转动时出现偏心抖动问题。材质设置阶段，框架主体选用改性ABS工程塑料材质，渲染时赋予材质酒红色半哑光质感，还原注塑件的真实表面效果，表面添加细微的磨砂纹理，模拟实际量产塑料件的表面触感，同时对安装孔位、筋板衔接处做细节渲染，突出结构的棱角与衔接过渡效果。渲染场景采用深色网格背景，搭配柔和的多角度打光，清晰展现框架的立体结构、筋板布局与轮廓细节，光线在框架表面形成自然的明暗过渡，凸显结构的厚度与空间层次。设计过程中反复调整支撑筋的弧度与厚度，在保证结构抗形变能力的前提下尽可能减少筋板对气流的阻挡，经过多次结构仿真验证，该框架结构在承受常规安装压力、风扇运行振动时形变量控制在允许范围内，同时气流通过率较传统直筋框架提升约8%，兼顾结构可靠性与散热性能，可直接用于后续的扇叶装配、整体散热模组的组装验证，也可作为注塑模具开模的结构参考，适配电脑CPU风冷散热、机箱通风散热等多类应用场景。
